Автоматический-трубопроводы системы смазки (STD. стрела) — HITACHI EX1200-6

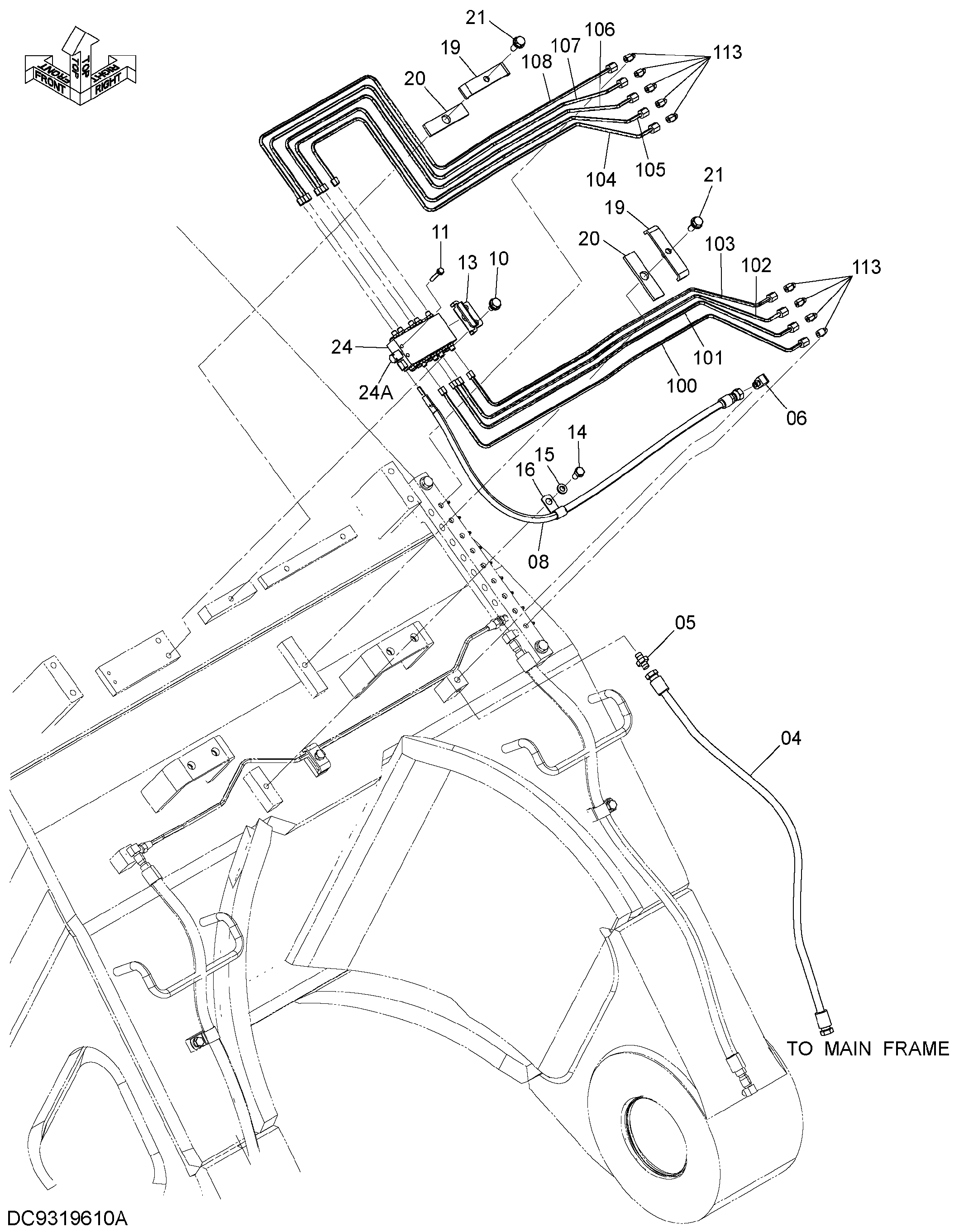

Заводская схема «Автоматический-трубопроводы системы смазки (STD. стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | YA00010691 | Шланг | 1 |
| 05 | 4147585 | Адаптер | 1 |
| 06 | 4154656 | Угловой штуцер | 1 |
| 08 | YA00010692 | Шланг | 1 |
| 10 | J271020 | Болт с шайбой | 2 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J260640 | Болт с шайбой | 2 |
| 11A | J900640 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 13 | 4361320 | Хомут | 1 |
| 14 | J901020 | Болт | 1 |
| 15 | A590910 | Пружинная шайба | 1 |
| 16 | 4190275 | Зажим | 1 |
| 19 | 9755055 | Хомут | 2 |
| 20 | 4273721 | Резиновая прокладка | 2 |
| 21 | J271030 | Болт с шайбой | 2 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | 4459217 | Клапан | 1 |
| 24A | 4404159 | Штуцер трубки | 1 |
| 100 | YA00010693 | Трубка | 1 |
| 101 | YA00010694 | Трубка | 1 |
| 102 | YA00010695 | Трубка | 1 |
| 103 | YA00010696 | Трубка | 1 |
| 104 | YA00010697 | Трубка | 1 |
| 105 | YA00010698 | Трубка | 1 |
| 106 | YA00010699 | Трубка | 1 |
| 107 | YA00010700 | Трубка | 1 |
| 108 | 4709027 | Трубка | 1 |
| 113 | 4406310 | Угловой штуцер | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
