Гидромолот, грейфер трубопроводы (рукоять) — HITACHI EX1200-6

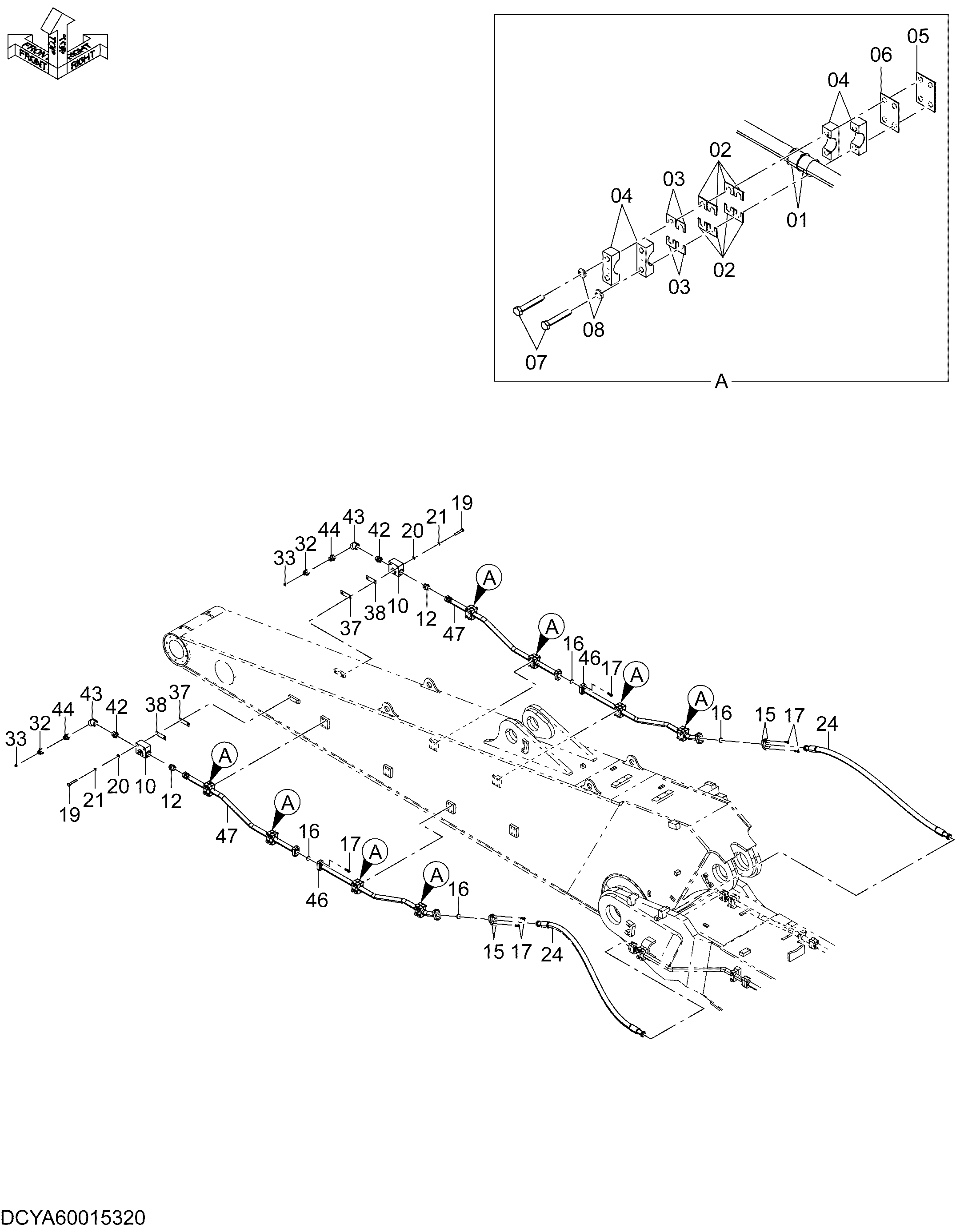

Заводская схема «Гидромолот, грейфер трубопроводы (рукоять)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4676416 | Резиновая втулка | 16 |
| 02 | 4676853 | Регулировочная шайба | 80 |
| 03 | 4676852 | Регулировочная шайба | 40 |
| 04 | 4676398 | Хомут трубки | 32 |
| 05 | 4613618 | Регулировочная шайба | 10 |
| 06 | 4613617 | Регулировочная шайба | 10 |
| 07 | J901695 | Болт | 32 |
| 08 | A590916 | Пружинная шайба | 32 |
| 10 | 4613489 | Запорный клапан | 2 |
| 12 | 4042035 | Адаптер | 2 |
| 12A | 970860 | Уплотнительное кольцо | 1 |
| 15 | 4089703 | Разъёмный фланец | 4 |
| 16 | 4508805 | Уплотнительное кольцо | 4 |
| 17 | 4146848 | Болт с внутренним шестигранником | 16 |
| 19 | J901600 | Болт | 4 |
| 20 | J222016 | Шайба | 4 |
| 21 | A590916 | Пружинная шайба | 4 |
| 24 | 4660715 | Шланг | 2 |
| 32 | 4437280 | Колпачок | 2 |
| 33 | 4381187 | Воздушный клапан | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4620350 | Регулировочная шайба | 2 |
| 38 | 4620349 | Регулировочная шайба | 2 |
| 42 | 4447524 | Адаптер | 2 |
| 42A | 970860 | Уплотнительное кольцо | 1 |
| 43 | 94-0605 | Угловой штуцер | 2 |
| 44 | 94-1306 | Адаптер | 2 |
| 46 | YA40013488 | Трубка | 2 |
| 47 | YA40013487 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
