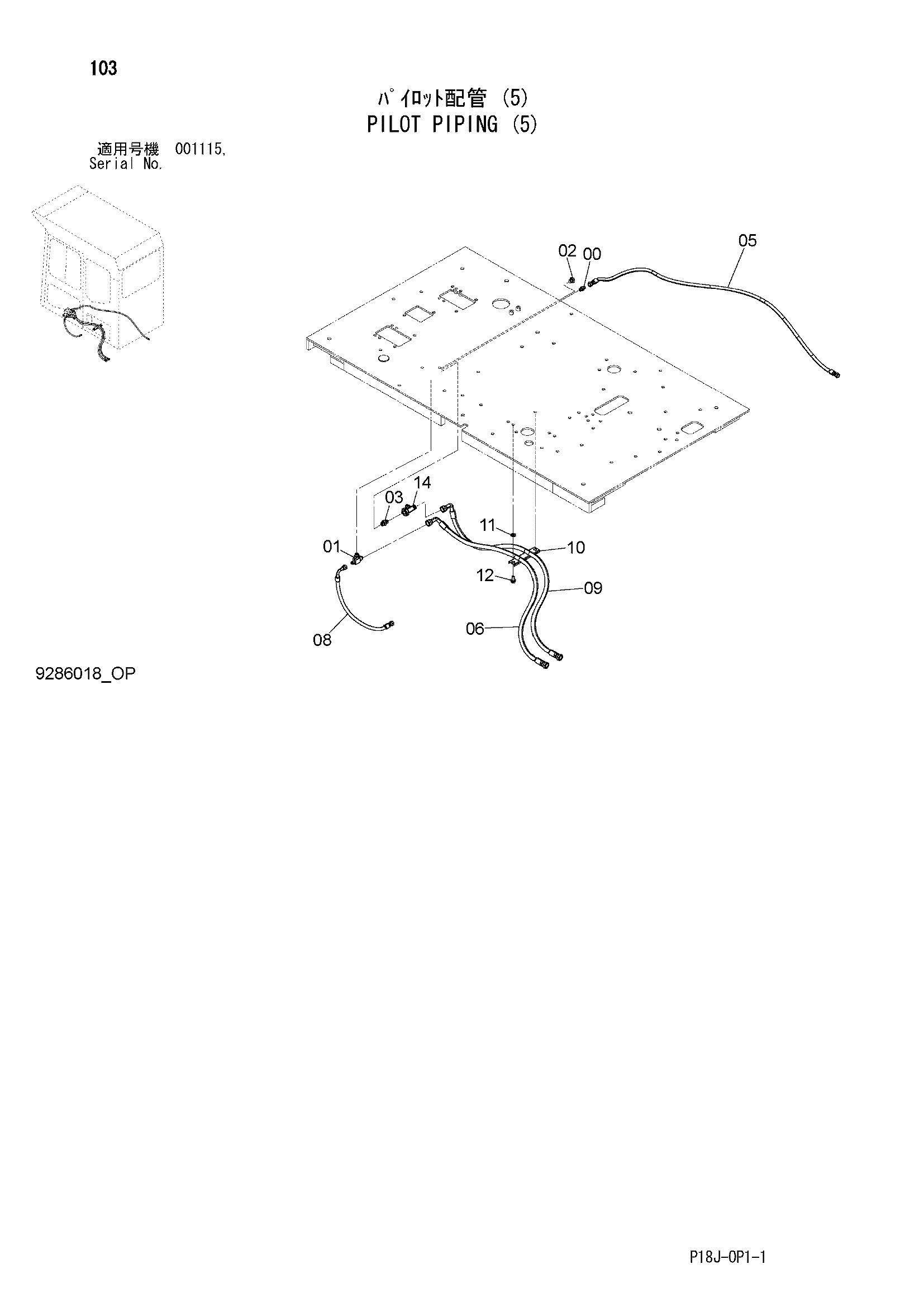

Пилотные гидролинии (5) — HITACHI EX1200-6
Заводская схема «Пилотные гидролинии (5)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4270784 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A885003 | Пробка | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852134 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4671719 | Шланг | 1 |
| 06 | 4679149 | Шланг | 1 |
| 08 | 4213401 | Шланг | 1 |
| 09 | 4671721 | Шланг | 1 |
| 10 | 4412666 | Хомут шланга | 1 |
| 11 | J222010 | Шайба | 2 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4246672 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
