Трубопроводы системы смазки (опорно-поворотное устройство)(SEA ватер-ресистант) — HITACHI EX1200-6

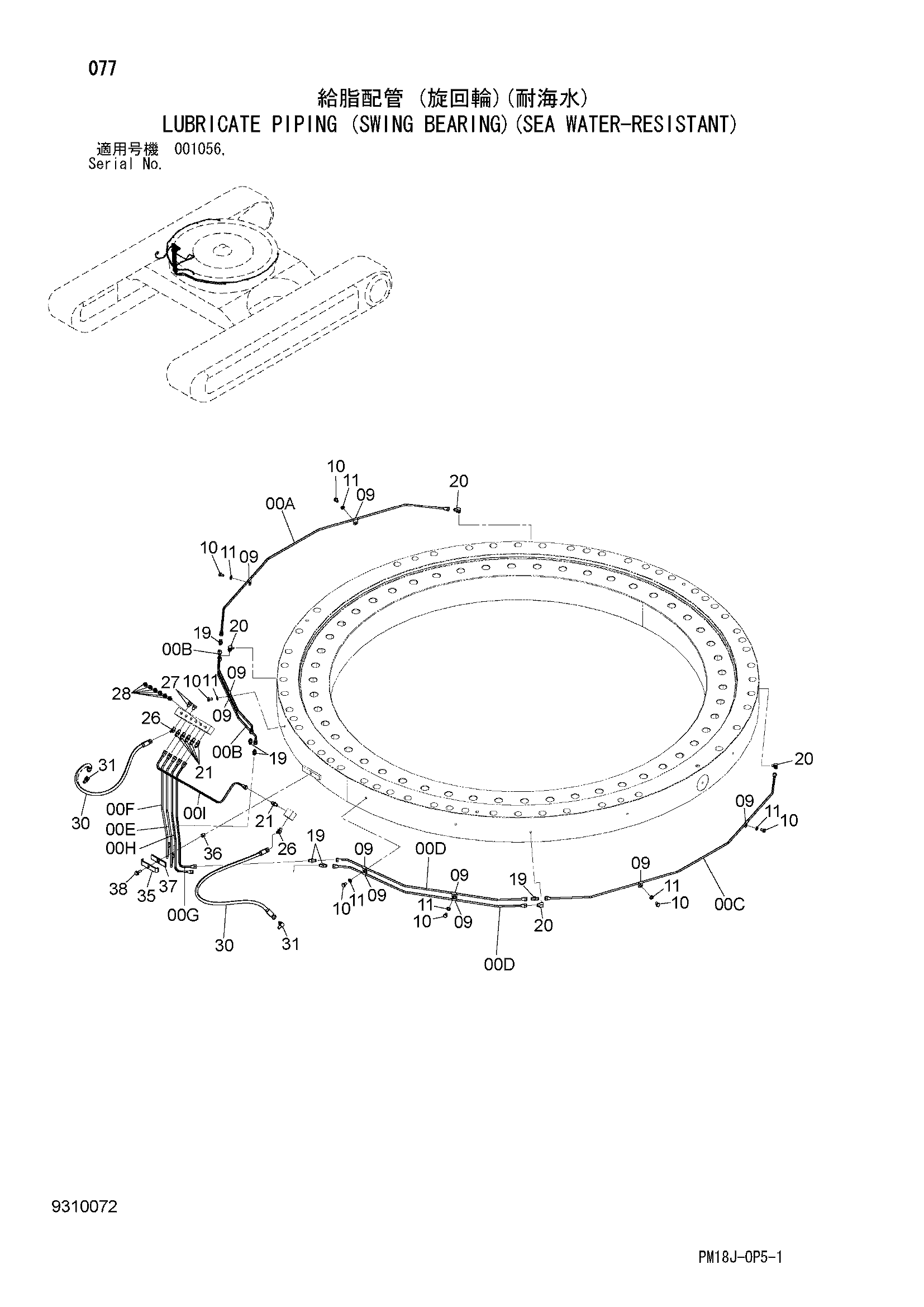

Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)(SEA ватер-ресистант)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9310073 | Трубка в сборе | 1 |
| 00A | 3117892 | Трубка | 1 |
| 00B | 4708675 | Трубка | 2 |
| 00C | 3117893 | Трубка | 1 |
| 00D | 4708676 | Трубка | 2 |
| 00E | 4708677 | Трубка | 1 |
| 00F | 4708678 | Трубка | 1 |
| 00G | 4708679 | Трубка | 1 |
| 00H | 4708680 | Трубка | 1 |
| 00I | 4708681 | Трубка | 1 |
| 09 | 484827 | Хомут | 10 |
| 10 | J901016 | Болт | 7 |
| 11 | A590910 | Пружинная шайба | 7 |
| 19 | 4151901 | Адаптер | 6 |
| 20 | 4277106 | Угловой штуцер | 4 |
| 21 | 4122125 | Адаптер | 6 |
| 26 | 4203738 | Угловой штуцер | 2 |
| 27 | 446536 | Пробка | 2 |
| 28 | J75482 | Пресс-маслёнка | 6 |
| 30 | 4287148 | Шланг | 2 |
| 31 | 4147586 | Угловой штуцер | 2 |
| 35 | 4273720 | Хомут | 1 |
| 36 | 4269658 | Проставка | 1 |
| 37 | 4273721 | Резиновая прокладка | 1 |
| 38 | J271030 | Болт с шайбой | 1 |
| 38A | J901030 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
