Крышка двигателя — HITACHI EX1200-6

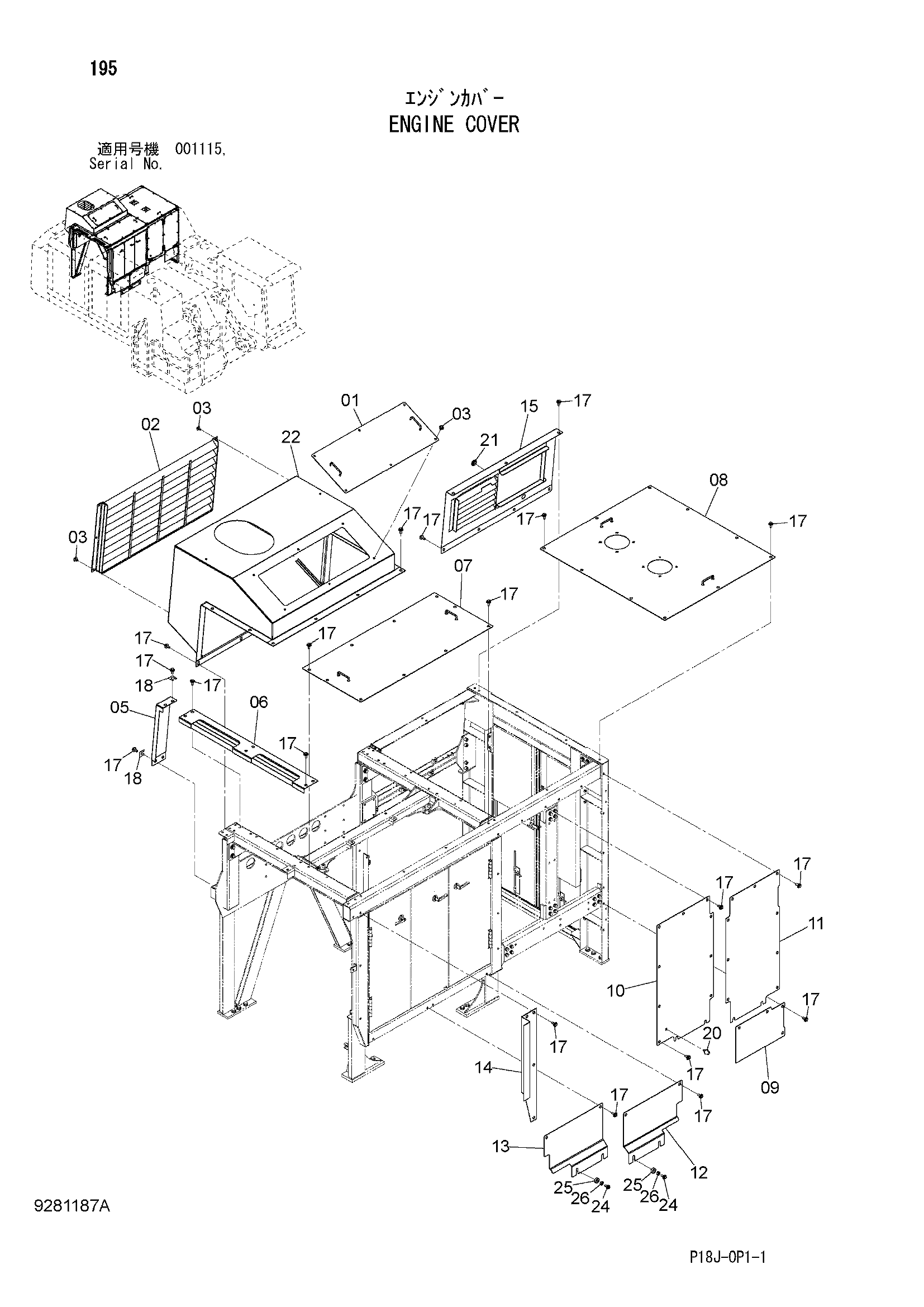

Заводская схема «Крышка двигателя» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8081305 | Крышка | 1 |
| 02 | 7058518 | Воздуховод | 1 |
| 03 | J281025 | Болт с шайбой | 12 |
| 03A | J901025 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 05 | 3110908 | Крышка | 1 |
| 06 | 7053483 | Воздуховод | 1 |
| 07 | 7053474 | Крышка | 1 |
| 08 | 7053475 | Крышка | 1 |
| 09 | 4670647 | Крышка | 1 |
| 10 | 8110566 | Крышка | 1 |
| 11 | 3110916 | Крышка | 1 |
| 12 | 3118292 | Крышка | 1 |
| 13 | 3118293 | Крышка | 1 |
| 14 | 3110925 | Крышка | 1 |
| 15 | 7053481 | Воздуховод | 1 |
| 17 | J281235 | Болт с шайбой | 84 |
| 17A | J901235 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 18 | 4660870 | Регулировочная шайба 4.5mm | 2 |
| 20 | 4204586 | Ограничитель | 1 |
| 21 | 4347433 | Резиновая втулка | 1 |
| 22 | 6026730 | Крышка | 1 |
| 24 | J281245 | Болт с шайбой | 4 |
| 24A | J901245 | Болт | 1 |
| 24B | 4249324 | Шайба | 1 |
| 25 | 4456191 | Резиновая прокладка | 4 |
| 26 | 4435575 | Проставка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
