Крыло (2) — HITACHI EX1200-6

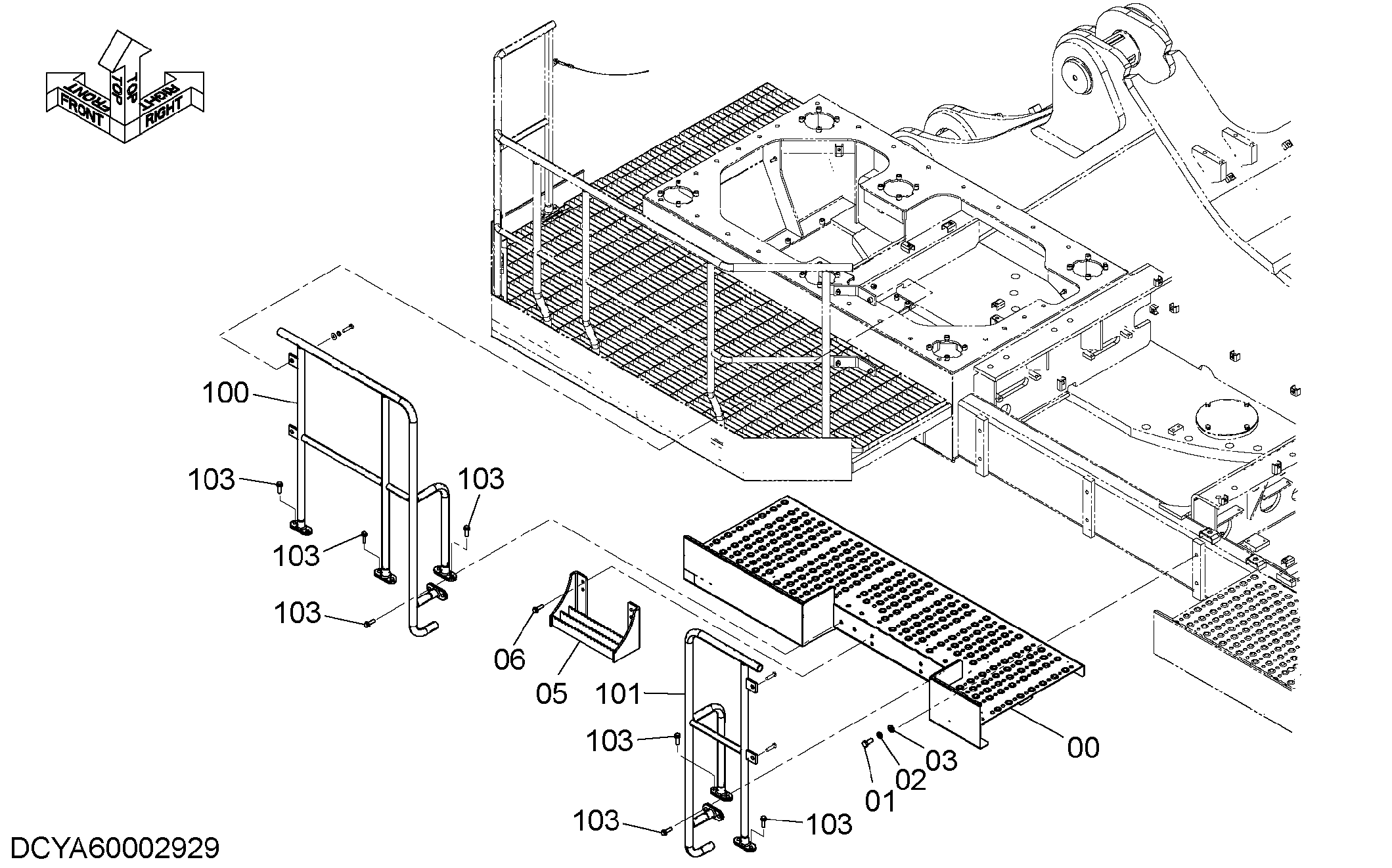

Заводская схема «Крыло (2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40002644 | Крыло | 1 |
| 01 | J921640 | Болт | 6 |
| 02 | A590916 | Пружинная шайба | 6 |
| 03 | 4114405 | Шайба | 6 |
| 05 | YA40002502 | Ступень | 1 |
| 06 | J271245 | Болт с шайбой | 4 |
| 06A | J901245 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 100 | YA40002479 | Поручень | 1 |
| 101 | YA40002480 | Поручень | 1 |
| 103 | J271245 | Болт с шайбой | 14 |
| 103A | J901245 | Болт | 1 |
| 103B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
