Полуудлинённый рукоять 4.70m (1) — HITACHI EX1200-6

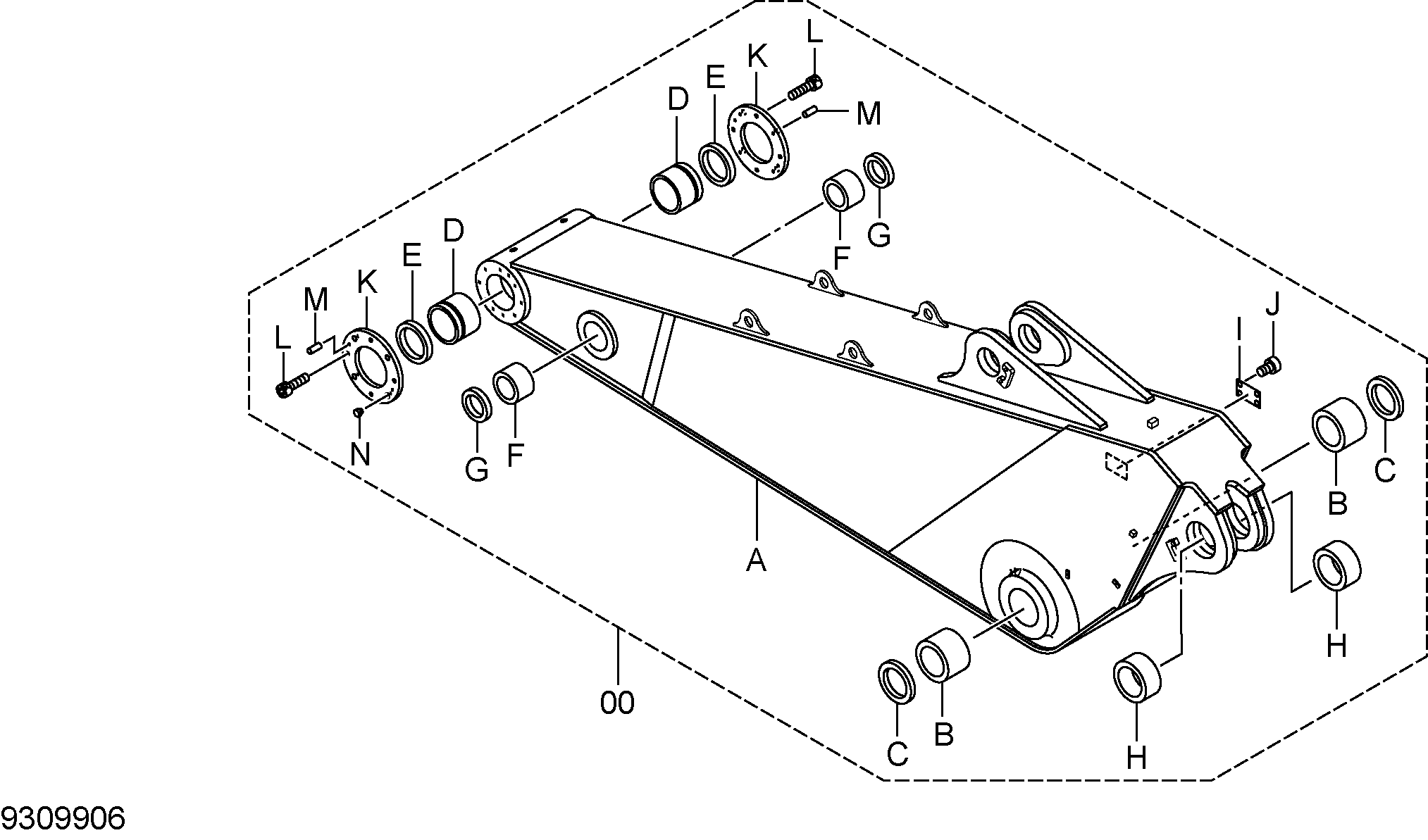

Заводская схема «Полуудлинённый рукоять 4.70m (1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9309906 | Рукоять | 1 |
| 00A | 5012770 | Рукоять | 1 |
| 00B | 4259297 | Втулка | 2 |
| 00C | 4258580 | Пылезащитное уплотнение | 2 |
| 00D | 3094967 | Втулка | 2 |
| 00E | 4287858 | Пылезащитное уплотнение | 2 |
| 00F | 4671297 | Втулка | 2 |
| 00G | 4251207 | Пылезащитное уплотнение | 2 |
| 00H | 4259256 | Втулка | 2 |
| 00J | M492564 | Приводной винт | 4 |
| 00K | 3095078 | Упорная пластина | 2 |
| 00K | 3122520 | Упорная пластина | 2 |
| 00L | M341020 | Болт с внутренним шестигранником | 8 |
| 00M | J401640 | Установочный штифт | 8 |
| 00N | 494465 | Колпачок | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
