Масляный радиатор крышка — HITACHI EX1200-6

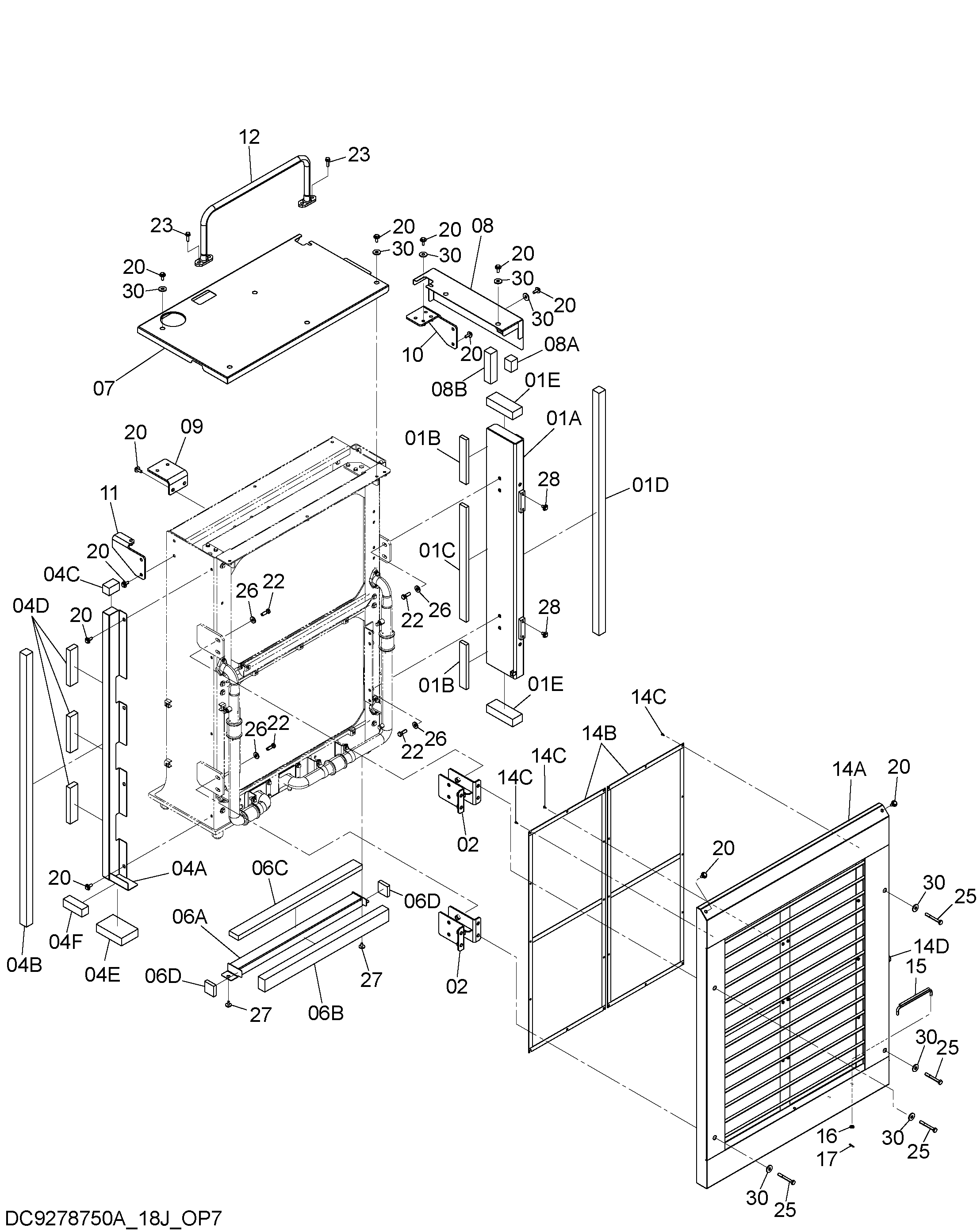

Заводская схема «Масляный радиатор крышка» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4708748 | Крышка | 1 |
| 01A | 7022024 | Крышка | 1 |
| 01B | 4640351 | Резиновая прокладка | 2 |
| 01C | 4672288 | Резиновая прокладка | 1 |
| 01D | 4659993 | Резиновая прокладка | 1 |
| 01E | 4640347 | Резиновая прокладка | 2 |
| 02 | 8101663 | Кронштейн | 2 |
| 04 | 4708749 | Крышка | 1 |
| 04A | 7052026 | Крышка | 1 |
| 04B | 4663985 | Резиновая прокладка | 1 |
| 04C | 4640355 | Резиновая прокладка | 3 |
| 04D | 4640356 | Резиновая прокладка | 1 |
| 04E | 4672325 | Резиновая прокладка | 1 |
| 04F | 4672324 | Резиновая прокладка | 1 |
| 06 | 4708768 | Крышка | 1 |
| 06A | 8107885 | Крышка | 1 |
| 06B | 4664813 | Резиновая прокладка | 1 |
| 06C | 4664812 | Резиновая прокладка | 1 |
| 06D | 4640350 | Резиновая прокладка | 2 |
| 07 | 4708750 | Крышка | 1 |
| 08 | 4708751 | Крышка | 1 |
| 08A | 4664827 | Резиновая прокладка | 1 |
| 08B | 4672395 | Резиновая прокладка | 3 |
| 09 | 8110078 | Кронштейн | 1 |
| 10 | 8101650 | Кронштейн | 1 |
| 11 | 8110075 | Кронштейн | 1 |
| 12 | 8107887 | Поручень | 1 |
| 14 | 4708780 | Воздуховод | 1 |
| 14A | 5011175 | Воздуховод | 1 |
| 14B | 8107886 | Сетка | 2 |
| 14C | J260616 | Болт с шайбой | 24 |
| 14D | 4294508 | Ограничитель | 1 |
| 15 | 9762050 | Стойка | 1 |
| 16 | A590112 | Плоская шайба | 1 |
| 17 | 4022699 | Стопорный палец | 1 |
| 20 | J281235 | Болт с шайбой | 25 |
| 20A | J901235 | Болт | 1 |
| 20B | 4249324 | Шайба | 1 |
| 22 | J921445 | Болт | 8 |
| 23 | J271245 | Болт с шайбой | 4 |
| 23A | J901245 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | J901402 | Болт | 4 |
| 26 | 4086894 | Шайба | 8 |
| 27 | J281025 | Болт с шайбой | 2 |
| 27A | J901025 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 28 | J281225 | Болт с шайбой | 4 |
| 28A | J901225 | Болт | 1 |
| 28B | 4249324 | Шайба | 1 |
| 30 | 4338575 | Плоская шайба | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
