Электрооборудование (8-1-2) — HITACHI EX1200-6

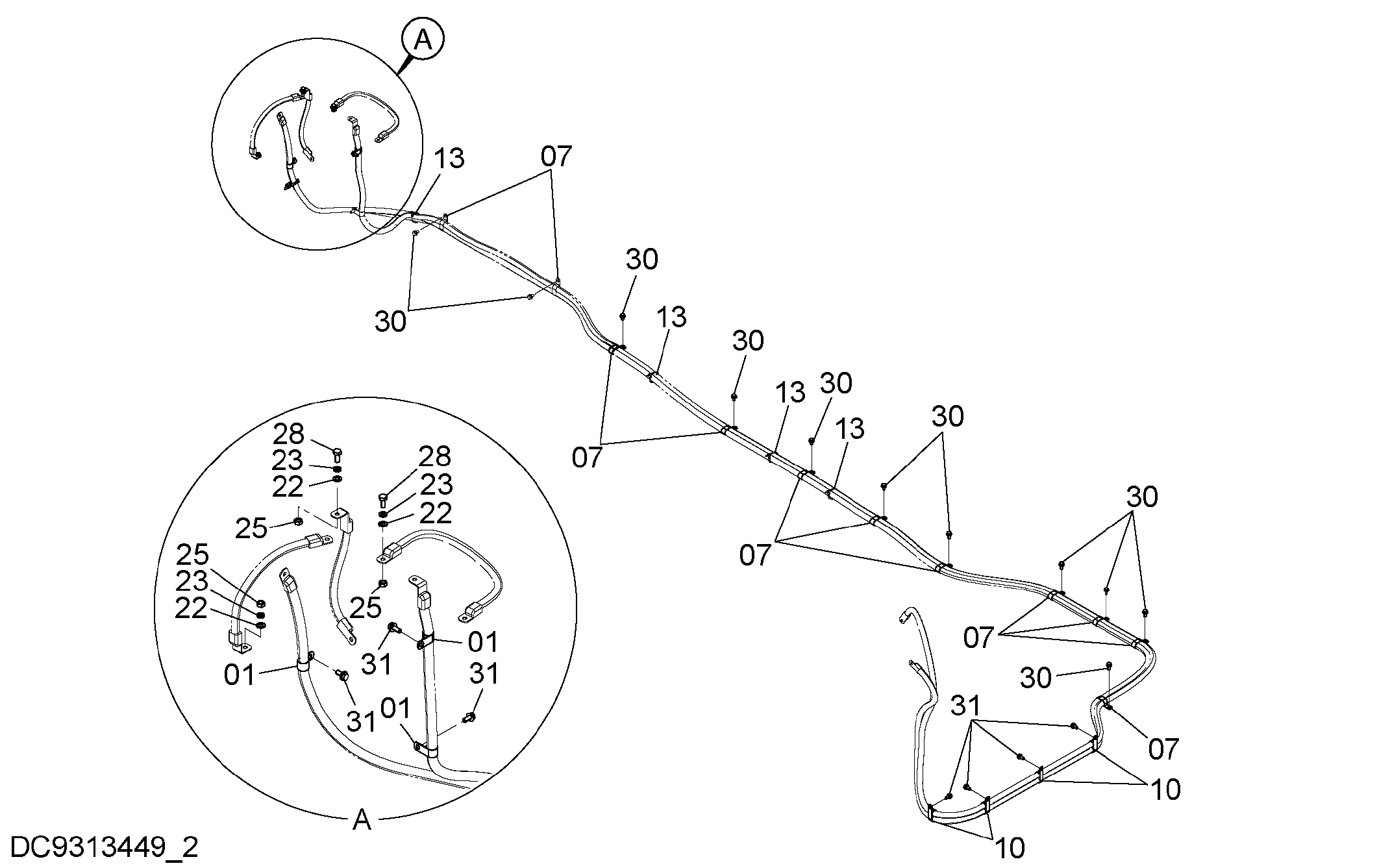

Заводская схема «Электрооборудование (8-1-2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190263 | Зажим | 3 |
| 07 | 4192034 | Зажим | 11 |
| 10 | 4411911 | Зажим | 4 |
| 13 | 4055312 | Ленточный зажим | 4 |
| 22 | A590110 | Плоская шайба | 3 |
| 23 | A590910 | Пружинная шайба | 3 |
| 25 | J950010 | Гайка | 3 |
| 28 | J271030 | Болт с шайбой | 2 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | J271020 | Болт с шайбой | 11 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J271025 | Болт с шайбой | 7 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
