Гидроцилиндр рукояти — HITACHI EX1200-6

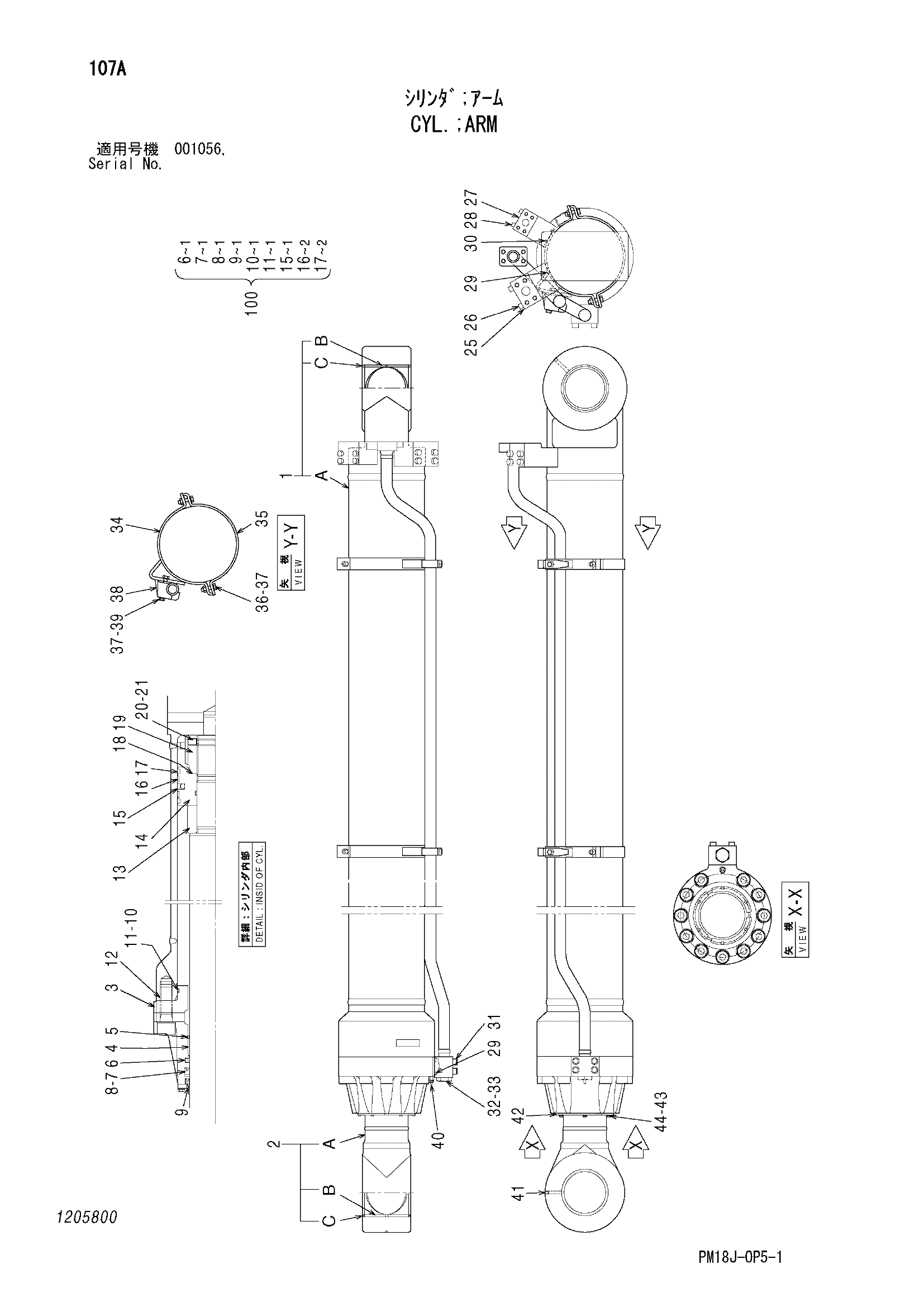

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4707406	Гидроцилиндр рукояти	1
1	1205801	Труба гидроцилиндра	1
1B	0809102	Втулка пальца	1
1C	0726002	Грязесъёмное кольцо	2
2	1205802	Шток поршня	1
2B	0809102	Втулка пальца	1
2C	0726002	Грязесъёмное кольцо	2
3	1205803	Головка гидроцилиндра	1
4	0400306	Втулка	1
5	0834606	Стопорное кольцо	1
6	0952404	Уплотнительное кольцо	1
7	4663253	U-образная манжета	1
8	0336407	Опорное кольцо	1
9	4663254	Грязесъёмное кольцо	1
10	A811250	Уплотнительное кольцо	1
11	0968304	Опорное кольцо	1
12	0257511	Болт с внутренним шестигранником	11
13	0809105	Амортизирующий подшипник	1
14	0809106	Поршень	1
15	0400311	Кольцо уплотнение в сборе	1
16	0952405	Кольцо	2
17	0400313	Кольцо	2
18	0809109	Регулировочная шайба	1
19	0809108	Гайка	1
20	0400215	Установочный винт	1
21	0400216	Стальной шарик	1
24	1192805	Трубка	1
25	0400317	Соединение	1
26	0400318	Болт с внутренним шестигранником	4
27	0400319	Соединение	1
28	0400320	Болт с внутренним шестигранником	4
29	4069900	Уплотнительное кольцо	2
30	955612	Уплотнительное кольцо	1
31	0191721	Болт с внутренним шестигранником	4
32	0349308	Пробка	1
33	992444	Уплотнительное кольцо	1
34	1192806	Лента	2
35	0456003	Лента	2
36	0379919	Болт	4
37	A590914	Пружинная шайба	6
38	0978313	Хомут трубки	2
39	0236916	Болт	2
40	0643016	Воздушный клапан	2
41	94-2011	Пробка	2
42	0704905	Пластина	3
43	0360703	Болт	6
44	0360704	Пружинная шайба	6
100	4699081	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
