Стрела освещение — HITACHI EX1200-6

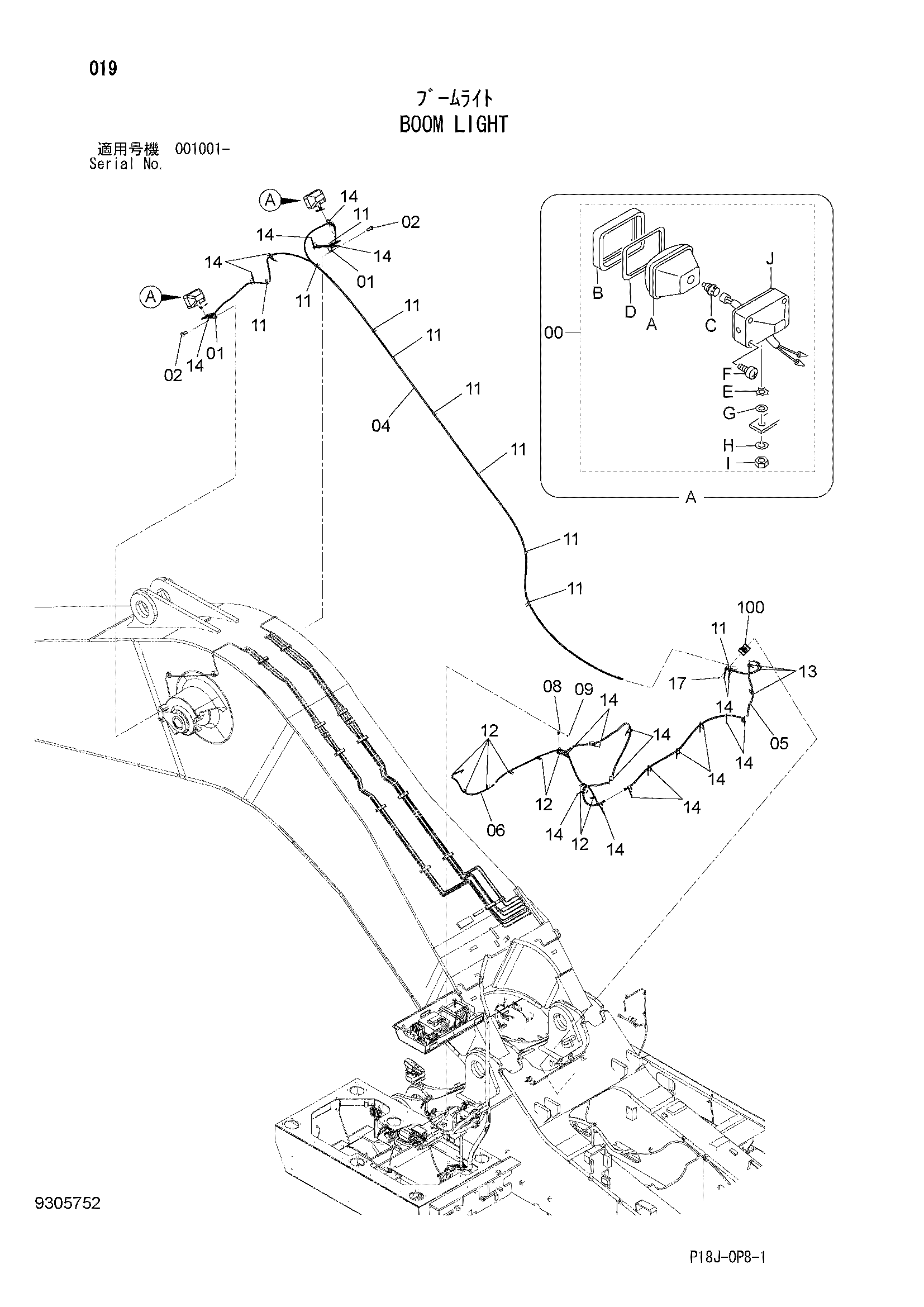

Заводская схема «Стрела освещение» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 | Фара | 2 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 01 | 4484374 | Кронштейн | 2 |
| 02 | J932050 | Болт | 2 |
| 04 | 3110228 | Жгут проводов | 1 |
| 05 | 4703549 | Жгут проводов | 1 |
| 06 | 3116902 | Жгут проводов | 1 |
| 08 | 4414207 | Реле | 1 |
| 09 | J460612 | Винт с шайбой | 1 |
| 11 | 4190261 | Зажим | 10 |
| 12 | 4192018 | Зажим | 8 |
| 13 | 4190292 | Зажим | 3 |
| 14 | 4055312 | Ленточный зажим | 20 |
| 17 | J271025 | Болт с шайбой | 1 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 100 | 9761676 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
