Высокая кабина детали (1100mm)(1) — HITACHI EX1200-6

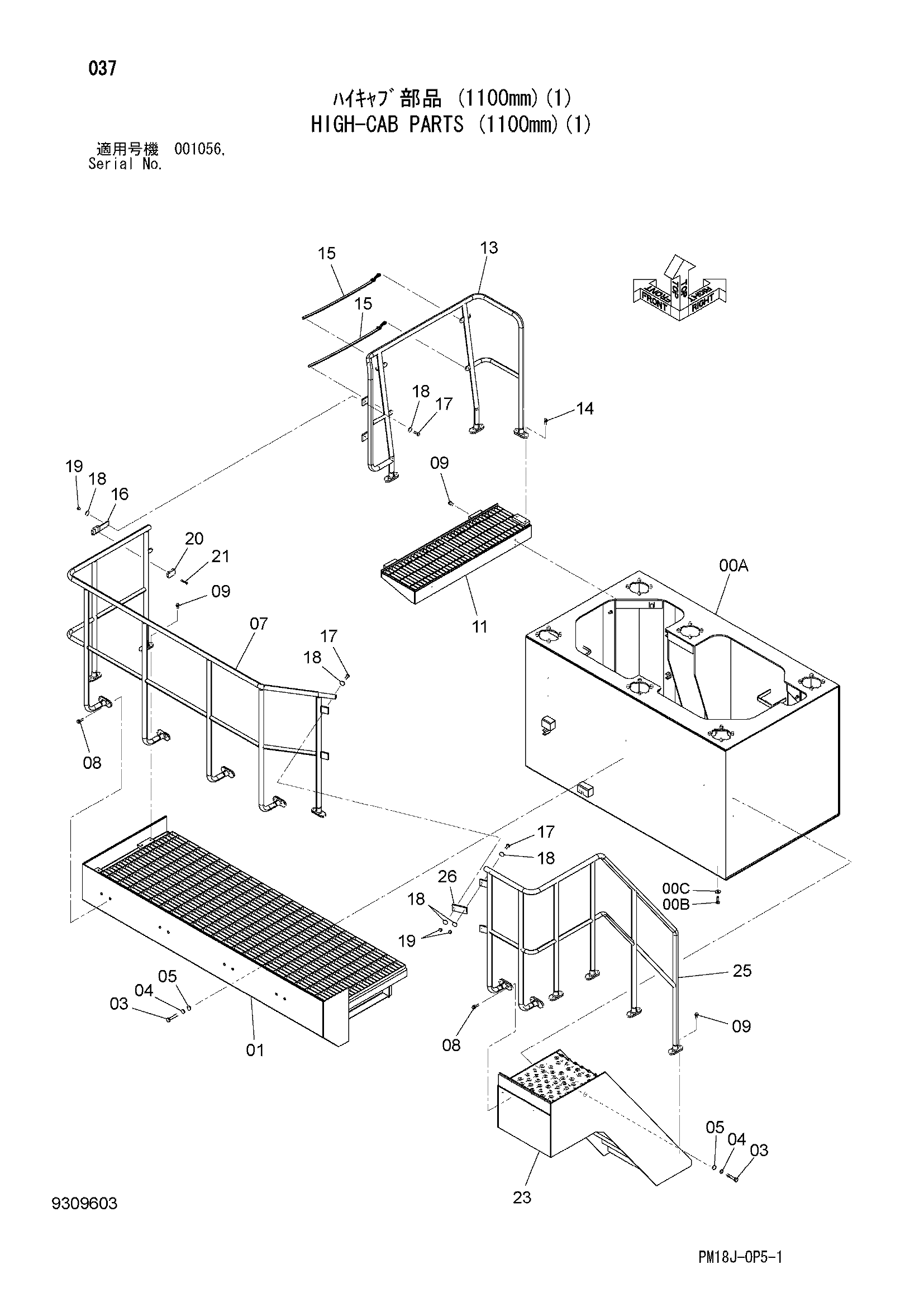

Заводская схема «Высокая кабина детали (1100mm)(1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9309602 | Высокая кабина платформа | 1 |
| 00A | 5012751 | Платформа | 1 |
| 00B | J921240 | Болт | 27 |
| 00C | 4249324 | Шайба | 27 |
| 01 | 4710801 | Крыло | 1 |
| 03 | J921680 | Болт | 12 |
| 04 | A590916 | Пружинная шайба | 12 |
| 05 | 4114405 | Шайба | 12 |
| 07 | 7045073 | Поручень | 1 |
| 08 | J271245 | Болт с шайбой | 12 |
| 08A | J901245 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J271230 | Болт с шайбой | 18 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 7051001 | Ступень | 1 |
| 13 | 7051002 | Поручень | 1 |
| 14 | J271235 | Болт с шайбой | 6 |
| 14A | J901235 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4617535 | Цепь | 2 |
| 16 | 9762229 | Стойка | 2 |
| 17 | J901235 | Болт | 6 |
| 18 | 449490 | Плоская шайба | 12 |
| 19 | J950012 | Гайка | 6 |
| 20 | 4355757 | Хомут | 2 |
| 21 | J260855 | Болт с шайбой | 4 |
| 21A | J900855 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 23 | 6022446 | Ступень | 1 |
| 25 | 7045669 | Поручень | 1 |
| 26 | 4456106 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
