Топливный бак в сборе — HITACHI EX1200-6

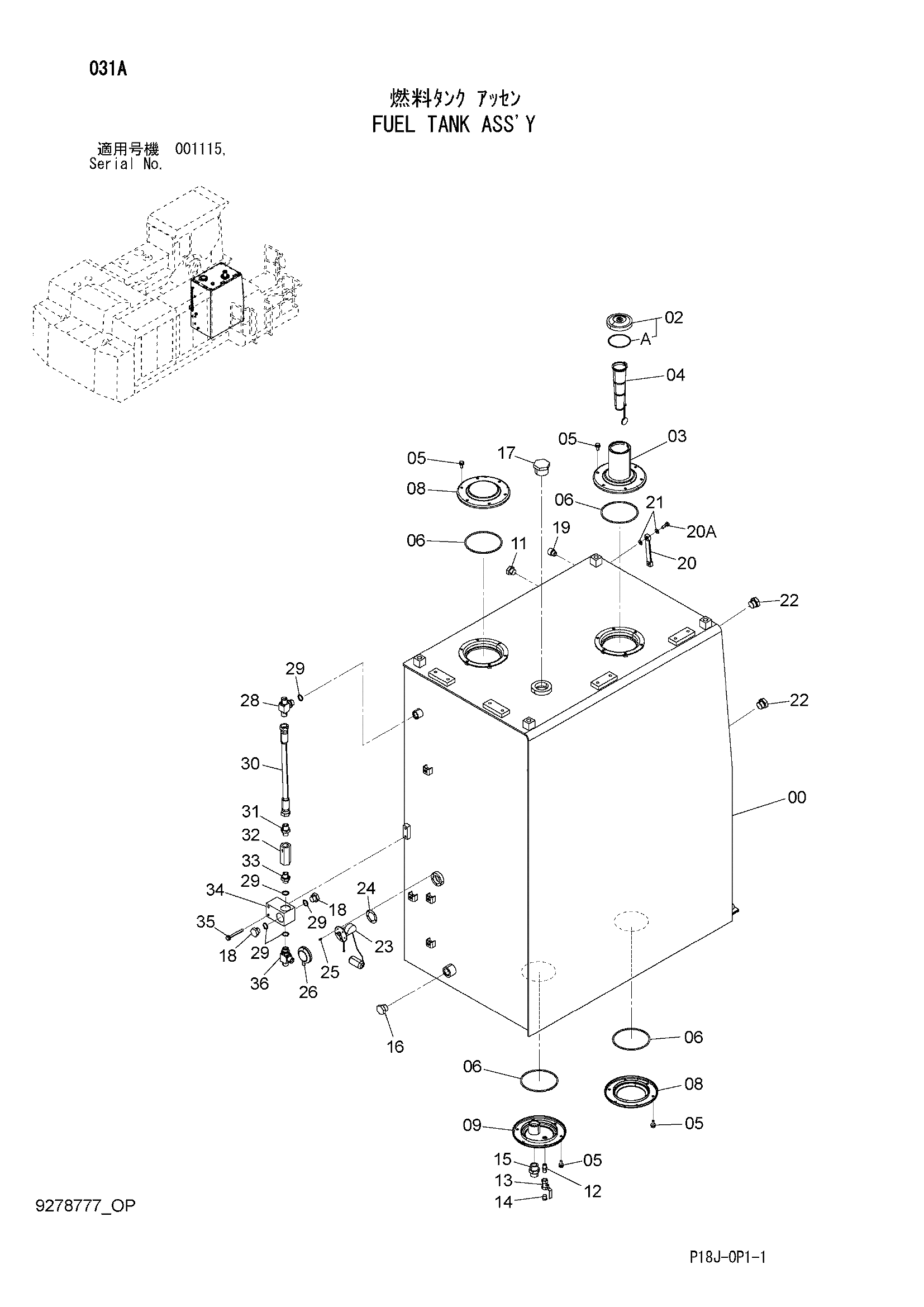

Заводская схема «Топливный бак в сборе» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9278777 | Топливный бак в сборе | 1 | |
| 00 | 5011439 | Топливный бак | 1 |
| 02 | 4361638 | Колпачок | 1 |
| 02A | 4168820 | Манжета резиновый | 1 |
| 03 | 8086246 | Крышка | 1 |
| 04 | 4372619 | Сетчатый фильтр | 1 |
| 05 | J271025 | Болт с шайбой | 24 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | A810160 | Уплотнительное кольцо | 4 |
| 08 | 8023981 | Крышка | 2 |
| 09 | 8067496 | Крышка | 1 |
| 11 | 4113926 | Пробка | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 94-1702 | Адаптер | 1 |
| 13 | 4209782 | Шаровой клапан | 1 |
| 14 | 447483 | Пробка | 1 |
| 15 | 94-1305 | Адаптер | 1 |
| 16 | 4113926 | Пробка | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4291578 | Пробка | 1 |
| 18 | 4174542 | Пробка | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4655968 | Пробка | 1 |
| 20 | 8033923 | Указатель уровня | 1 |
| 20A | 4100967 | Болт | 2 |
| 21 | 449558 | Уплотнительная шайба | 4 |
| 22 | 4174542 | Пробка | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4664585 | Поплавок | 1 |
| 24 | 4269607 | Манжета | 1 |
| 25 | J450510 | Винт с шайбой | 5 |
| 26 | 4207240 | Колпачок | 1 |
| 28 | 4659735 | Тройник | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4297381 | Уплотнительное кольцо | 5 |
| 30 | 4641685 | Шланг масляный | 1 |
| 31 | 94-1304 | Адаптер | 1 |
| 32 | 4671518 | Обратный клапан | 1 |
| 33 | 4208243 | Адаптер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4458156 | Коллектор | 1 |
| 35 | J271090 | Болт с шайбой | 2 |
| 35A | J901090 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 4634496 | Тройник | 1 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
