Основные гидролинии (гидромолот) — HITACHI EX1200-6

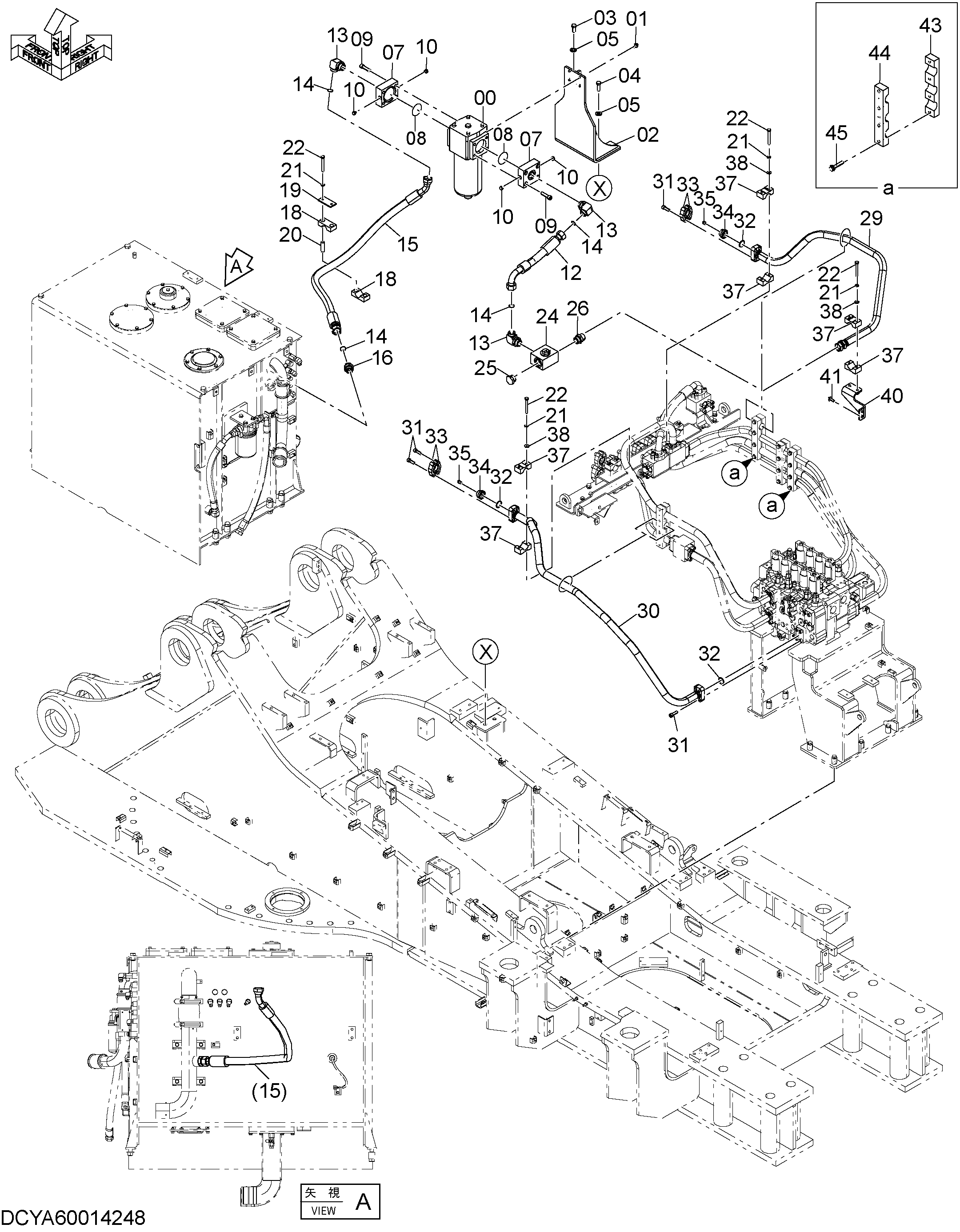

Заводская схема «Основные гидролинии (гидромолот)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4391742 | Фильтр | 1 |
| 01 | J271230 | Болт с шайбой | 4 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | YA40012687 | Кронштейн | 1 |
| 03 | J921640 | Болт | 2 |
| 04 | J921650 | Болт | 2 |
| 05 | 4087197 | Шайба | 4 |
| 07 | 3065589 | Фланец трубка | 2 |
| 08 | A811100 | Уплотнительное кольцо | 2 |
| 09 | M341660 | Болт с внутренним шестигранником | 8 |
| 10 | 4093624 | Пробка | 4 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | YA00019709 | Шланг | 1 |
| 13 | A853300 | Угловой штуцер | 3 |
| 13A | 970860 | Уплотнительное кольцо | 1 |
| 14 | 4187329 | Уплотнительное кольцо | 4 |
| 15 | YA00019710 | Шланг | 1 |
| 16 | A853100 | Адаптер | 1 |
| 16A | 970860 | Уплотнительное кольцо | 1 |
| 18 | 4349621 | Хомут шланга | 2 |
| 19 | 4341803 | Пластина | 1 |
| 20 | 4349648 | Проставка | 2 |
| 21 | A590912 | Пружинная шайба | 8 |
| 22 | J901200 | Болт | 8 |
| 24 | 4444771 | Клапан селектор | 1 |
| 25 | 4154693 | Пробка | 1 |
| 25A | 970860 | Уплотнительное кольцо | 1 |
| 26 | 4042035 | Адаптер | 1 |
| 26A | 970860 | Уплотнительное кольцо | 1 |
| 29 | YA40012688 | Трубка | 1 |
| 30 | YA40004506 | Трубка | 1 |
| 31 | 4146848 | Болт с внутренним шестигранником | 12 |
| 32 | 4508805 | Уплотнительное кольцо | 3 |
| 33 | 4089703 | Разъёмный фланец | 4 |
| 34 | 4199396 | Крышка | 2 |
| 35 | 94-2023 | Пробка | 2 |
| 37 | 4311153 | Хомут трубки | 6 |
| 38 | 4086891 | Шайба | 6 |
| 40 | YA40012686 | Кронштейн | 1 |
| 41 | J271235 | Болт с шайбой | 2 |
| 41A | J901235 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 43 | 4440505 | Хомут трубки | 1 |
| 44 | 4440506 | Хомут трубки | 1 |
| 45 | J271265 | Болт с шайбой | 4 |
| 45A | J901265 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
