Погрузчик гидролинии рабочего оборудования (2) — HITACHI EX1200-6

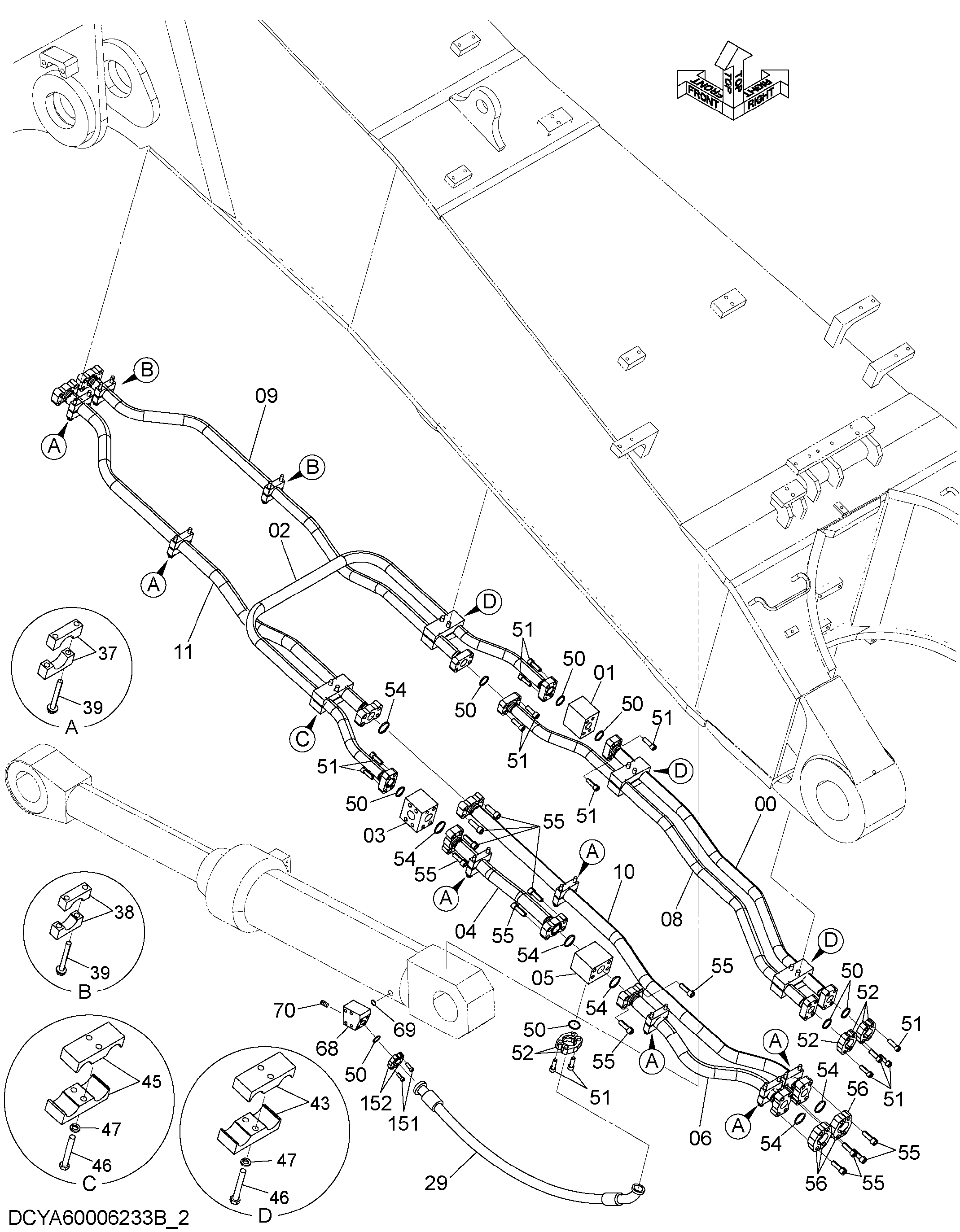

Заводская схема «Погрузчик гидролинии рабочего оборудования (2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40004868 | Трубка | 1 |
| 01 | 3118864 | Блок | 1 |
| 02 | YA40004869 | Трубка | 1 |
| 03 | 3118865 | Блок | 1 |
| 04 | YA40004866 | Трубка | 1 |
| 05 | YA00007862 | Блок | 1 |
| 06 | YA40004786 | Трубка | 1 |
| 08 | YA40004867 | Трубка | 1 |
| 09 | YA40004873 | Трубка | 1 |
| 10 | YA40004865 | Трубка | 1 |
| 11 | YA40004872 | Трубка | 1 |
| 29 | 4292276 | Шланг | 1 |
| 37 | 4342723 | Хомут трубки | 14 |
| 38 | 4439523 | Хомут трубки | 4 |
| 39 | J271200 | Болт с шайбой | 18 |
| 39A | J901200 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 43 | 4439520 | Хомут трубки | 6 |
| 45 | 4439521 | Хомут трубки | 2 |
| 46 | J901400 | Болт | 8 |
| 47 | A590914 | Пружинная шайба | 8 |
| 50 | 4508805 | Уплотнительное кольцо | 8 |
| 51 | M341445 | Болт с внутренним шестигранником | 28 |
| 52 | 4089703 | Разъёмный фланец | 6 |
| 54 | 4510169 | Уплотнительное кольцо | 6 |
| 55 | M341650 | Болт с внутренним шестигранником | 24 |
| 56 | 4075854 | Разъёмный фланец | 4 |
| 68 | YA00009428 | Блок | 1 |
| 69 | 955612 | Уплотнительное кольцо | 1 |
| 70 | 4113926 | Пробка | 1 |
| 70A | 4506429 | Уплотнительное кольцо | 1 |
| 151 | M341445 | Болт с внутренним шестигранником | 4 |
| 152 | 4089703 | Разъёмный фланец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
