Кабина (1) — HITACHI EX1200-6

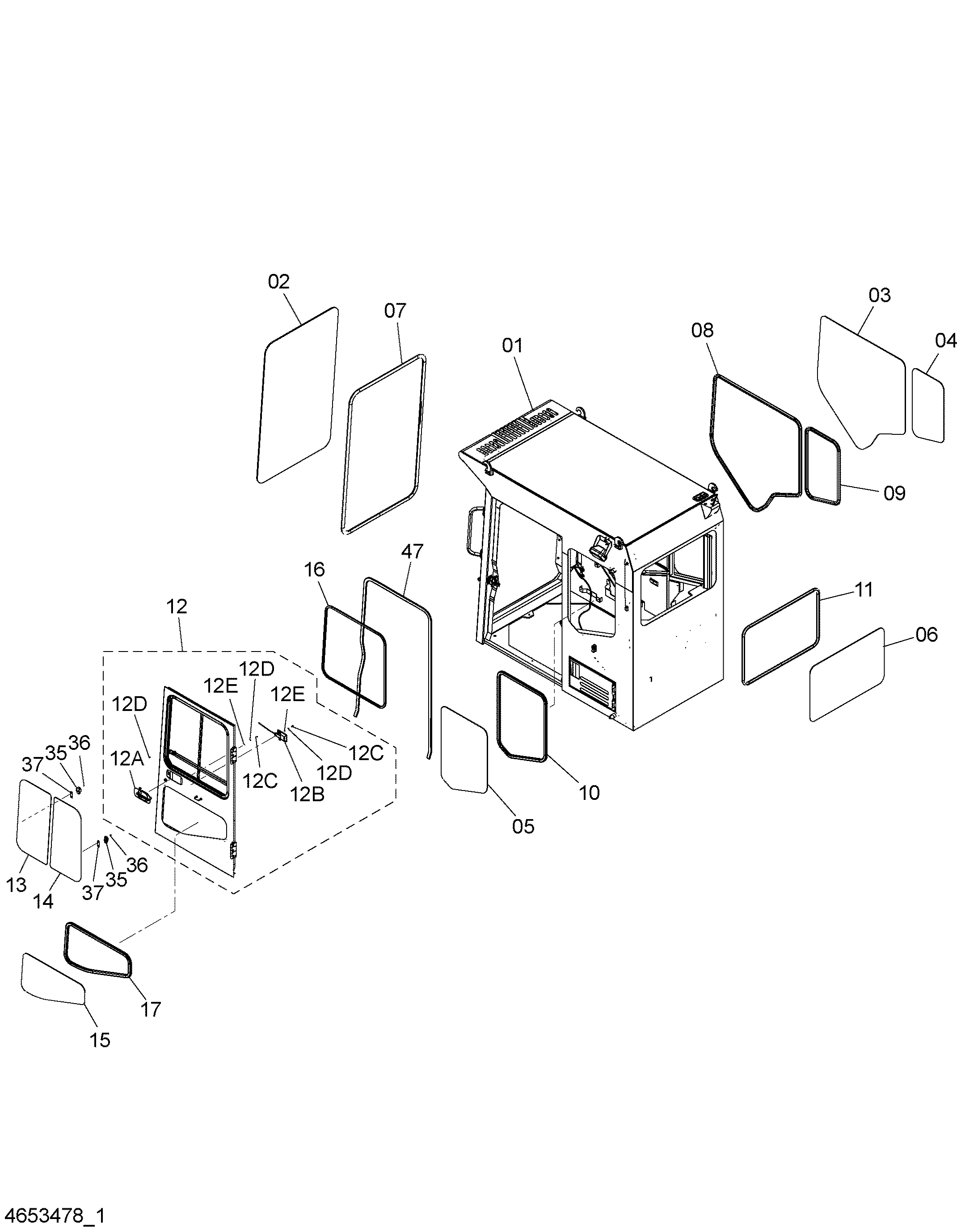

Заводская схема «Кабина (1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4653478 | Кабина [STD] | 1 | |
| 4688167 | Кабина [NA] | 1 | |
| 4691289 | Кабина [EU] | 1 | |
| 4689542 | Кабина [высокая кабина] | 1 | |
| 01 | 4697891 | Рама [STD] | 1 |
| 01 | 4697892 | Рама [NA] | 1 |
| 01 | 4697893 | Рама [EU] | 1 |
| 01 | 4697894 | Рама [высокая кабина] | 1 |
| 02 | 4458714 | Стекло | 1 |
| 03 | 4695344 | Стекло | 1 |
| 04 | 4695347 | Стекло | 1 |
| 05 | 4695378 | Стекло | 1 |
| 06 | 4612781 | Стекло | 1 |
| 07 | 4458706 | Резиновая прокладка | 1 |
| 08 | 4695380 | Резиновая прокладка | 1 |
| 09 | 4695381 | Резиновая прокладка | 1 |
| 10 | 4695383 | Резиновая прокладка | 1 |
| 11 | 4458710 | Резиновая прокладка | 1 |
| 12 | 4698242 | Дверь в сборе | 1 |
| 12 | 4698320 | Дверь [NA] | 1 |
| 12A | 4698245 | Рукоятка наружный | 1 |
| 12B | 4444649 | Рукоятка внутренний | 1 |
| 12C | M430616 | Винт | 4 |
| 12D | A590906 | Пружинная шайба | 4 |
| 12E | A590106 | Плоская шайба | 4 |
| 13 | 4612782 | Стекло | 1 |
| 14 | 4612783 | Стекло | 1 |
| 15 | 4695374 | Стекло | 1 |
| 16 | 4458711 | Резиновая прокладка | 1 |
| 17 | 4695382 | Резиновая прокладка | 1 |
| 35 | 4369653 | Замок | 2 |
| 36 | 4607512 | Винт с шайбой | 4 |
| 37 | 4372093 | Проставка | 2 |
| 47 | 4655203 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
