Лубрикатор (насос привод) — HITACHI EX1200-6

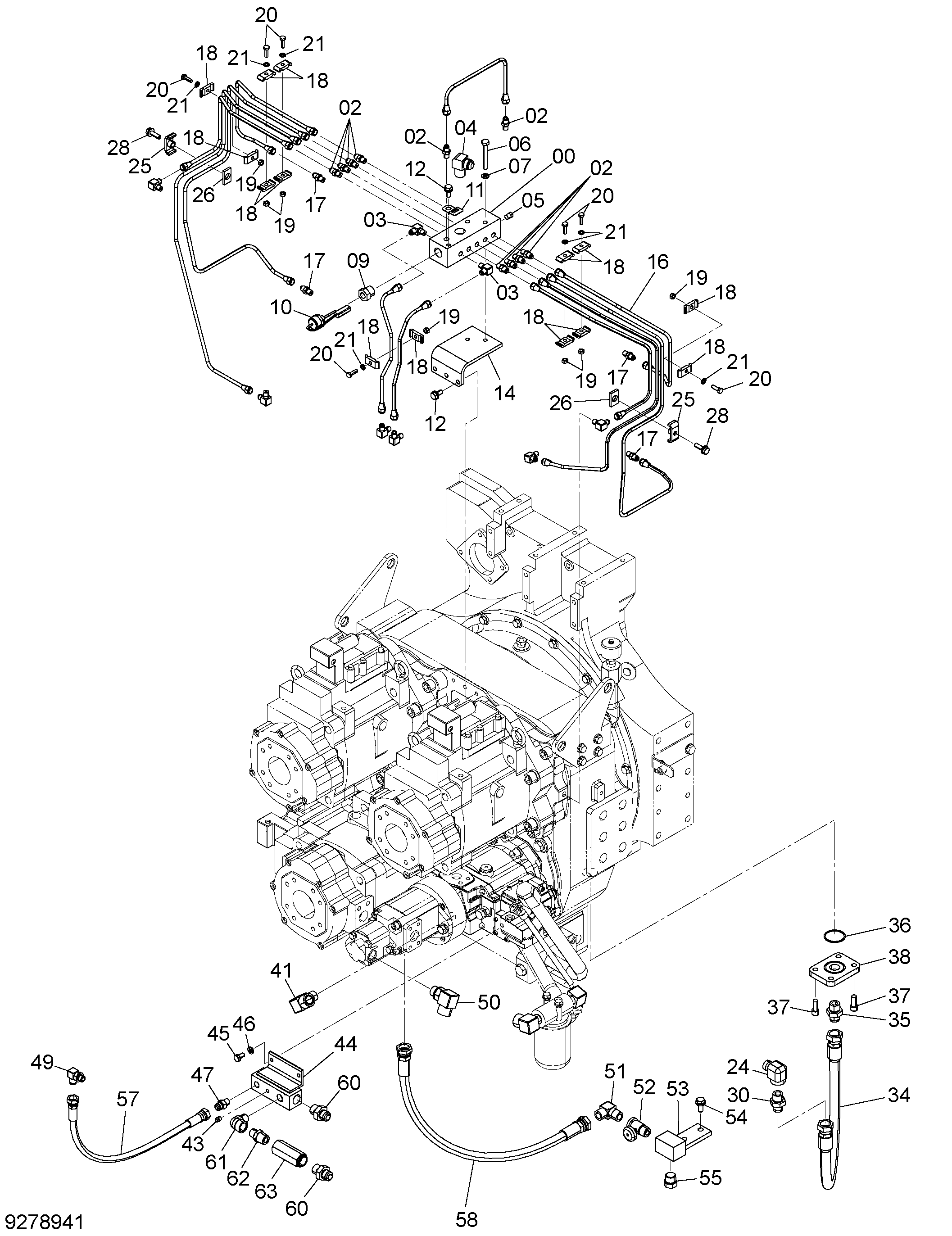

Заводская схема «Лубрикатор (насос привод)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3109779 | Коллектор | 1 |
| 02 | 4097667 | Адаптер | 10 |
| 03 | 4097666 | Угловой штуцер | 2 |
| 04 | 4156433 | Угловой штуцер | 1 |
| 05 | 94-2022 | Пробка | 1 |
| 06 | J901080 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 09 | 4658347 | Переходник S | 1 |
| 10 | 4623860 замена: YA00007632 | Выключатель уровень | 1 |
| 11 | 4448037 | Кронштейн | 1 |
| 12 | J271025 | Болт с шайбой | 4 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4439952 | Кронштейн | 1 |
| 17 | 4097667 | Адаптер | 4 |
| 18 | 4344320 | Хомут | 14 |
| 19 | M500807 | Гайка | 7 |
| 20 | J900825 | Болт | 7 |
| 21 | A590908 | Пружинная шайба | 7 |
| 24 | 94-0633 | Угловой штуцер | 1 |
| 25 | 9736422 | Хомут | 2 |
| 26 | 4269657 | Резиновая прокладка | 2 |
| 28 | J271035 | Болт с шайбой | 2 |
| 28A | J901035 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4154654 | Адаптер | 1 |
| 34 | 4458110 | Шланг | 1 |
| 35 | 4221278 | Адаптер | 1 |
| 36 | A811050 | Уплотнительное кольцо | 1 |
| 37 | M341230 | Болт с внутренним шестигранником | 4 |
| 38 | 4633041 | Фланец | 1 |
| 41 | 4272268 | Угловой штуцер | 1 |
| 43 | 94-2021 | Пробка | 1 |
| 44 | 8080857 | Коллектор | 1 |
| 45 | J901020 | Болт | 2 |
| 46 | A590910 | Пружинная шайба | 2 |
| 47 | 4266331 | Адаптер | 1 |
| 49 | 4219345 | Угловой штуцер | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4205391 | Угловой штуцер | 1 |
| 50A | 4506424 | Уплотнительное кольцо | 1 |
| 51 | 94-1404 | Угловой штуцер | 1 |
| 52 | 4193832 | Шаровой клапан | 1 |
| 53 | 9733892 | Коллектор | 1 |
| 54 | J271230 | Болт с шайбой | 2 |
| 54A | J901230 | Болт | 1 |
| 54B | J222012 | Шайба | 1 |
| 55 | 4187322 | Пробка | 1 |
| 57 | 4485399 | Шланг | 1 |
| 58 | 4485492 | Шланг | 1 |
| 60 | 4221278 | Адаптер | 2 |
| 61 | 94-0632 | Угловой штуцер | 1 |
| 62 | 94-1903 | Адаптер | 1 |
| 63 | 4414162 | Обратный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
