Стрела 9.8m — HITACHI EX1200-6

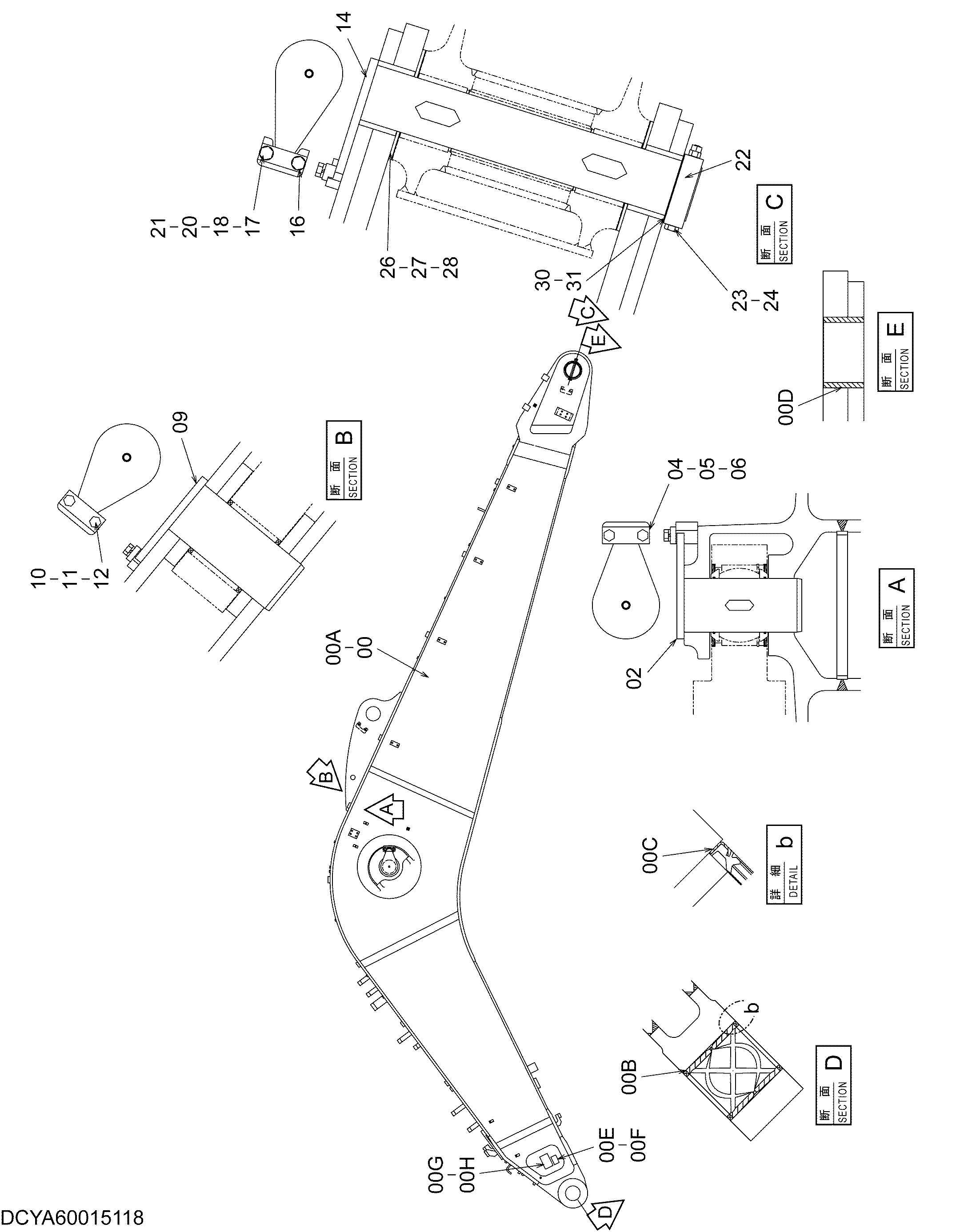

Заводская схема «Стрела 9.8m» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60015117 | Стрела | 1 |
| 00A | YA40011946 | Стрела | 1 |
| 00B | 4244830 | Втулка | 2 |
| 00C | 4258579 | Пылезащитное уплотнение | 4 |
| 00D | YA00019798 | Втулка | 2 |
| 00F | M492564 | Приводной винт | 4 |
| 00G | M492964 | Приводной винт | 4 |
| 00H | 3058914 | Информационная табличка | 1 |
| 02 | 8048333 | Палец | 2 |
| 04 | 4179432 | Пластина | 2 |
| 05 | J932045 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 09 | 8048334 | Палец | 1 |
| 10 | 4179432 | Пластина | 1 |
| 11 | J932045 | Болт | 2 |
| 12 | A590920 | Пружинная шайба | 2 |
| 14 | YA40012863 | Палец | 1 |
| 16 | 4484845 | Пластина | 1 |
| 17 | J912455 | Болт | 2 |
| 18 | A590924 | Пружинная шайба | 2 |
| 20 | 4479420 | Регулировочная шайба | 1 |
| 21 | 4478869 | Регулировочная шайба | 1 |
| 22 | 4488036 | Ограничитель | 1 |
| 23 | 4484846 | Болт | 1 |
| 24 | J951020 | Гайка | 2 |
| 26 | 4488039 | Пластина | 2 |
| 27 | 4479219 | Упорная пластина | 2 |
| 28 | 4486829 | Упорная пластина | 2 |
| 30 | YA00000988 | Регулировочная шайба | 3 |
| 31 | YA00000989 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
