Реинфоркемент лов-каб детали — HITACHI EX1200-6

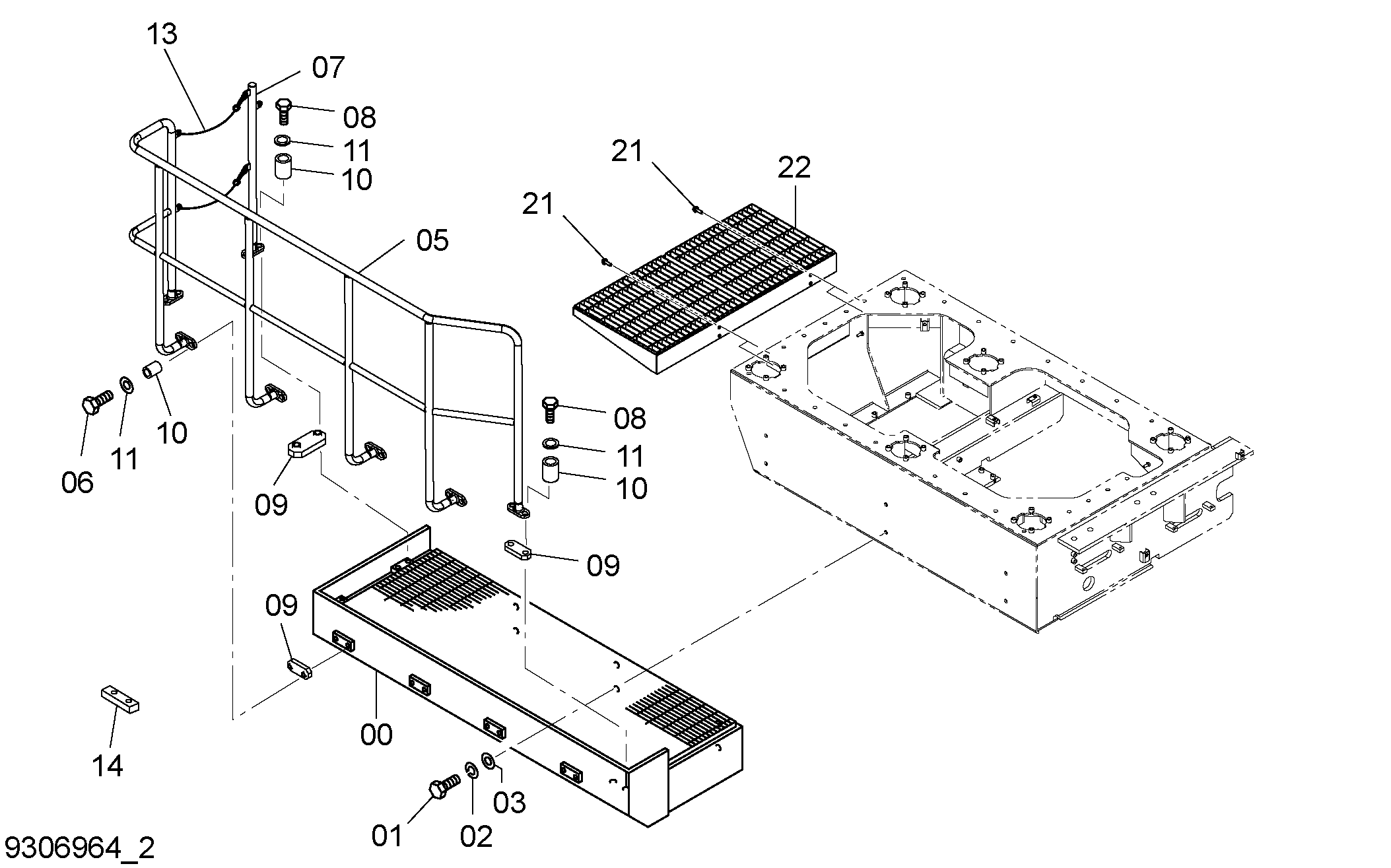

Заводская схема «Реинфоркемент лов-каб детали» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40008806 | Крыло | 1 |
| 01 | J921680 | Болт | 6 |
| 02 | A590916 | Пружинная шайба | 6 |
| 03 | 4114405 | Шайба | 6 |
| 05 | 7058603 | Поручень | 1 |
| 06 | J901255 | Болт | 8 |
| 07 | 8095657 | Поручень | 1 |
| 08 | J901245 | Болт | 6 |
| 09 | 4618099 | Резиновая подушка | 7 |
| 10 | 4618075 | Проставка | 14 |
| 11 | 4618116 | Шайба | 14 |
| 13 | 4382054 | Цепь | 2 |
| 14 | 4713649 | Проставка | 2 |
| 21 | J271240 | Болт с шайбой | 4 |
| 21A | J901240 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | 7058668 | Ступень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
