BE рукоять 3.40m — HITACHI EX1200-6

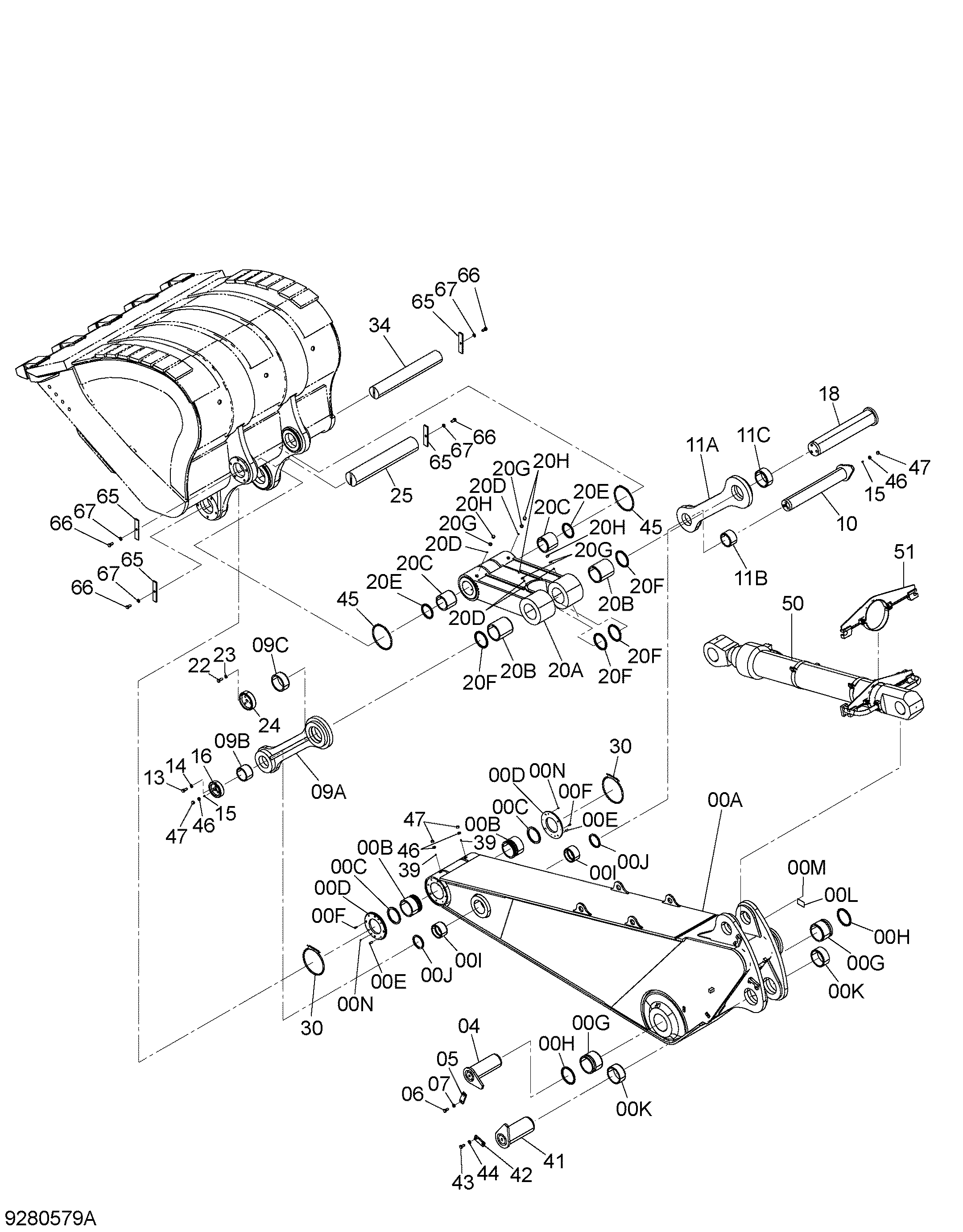

Заводская схема «BE рукоять 3.40m» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9280580 | Рукоять | 1 |
| 00A | 5011390 | Рукоять | 1 |
| 00B | 3094967 | Втулка | 2 |
| 00C | 4287858 | Пылезащитное уплотнение | 2 |
| 00D | 3095078 | Упорная пластина | 2 |
| 00D | 3122520 | Упорная пластина | 2 |
| 00E | J401640 | Установочный штифт | 8 |
| 00F | M341020 | Болт с внутренним шестигранником | 8 |
| 00G | 4259297 | Втулка | 2 |
| 00H | 4258580 | Пылезащитное уплотнение | 2 |
| 00I | 4671297 | Втулка | 2 |
| 00J | 4251207 | Пылезащитное уплотнение | 2 |
| 00K | 4259256 | Втулка | 2 |
| 00M | M492564 | Приводной винт | 4 |
| 00N | 494465 | Колпачок | 4 |
| 04 | 8078143 | Палец | 1 |
| 05 | 4179432 | Пластина | 1 |
| 06 | J932045 | Болт | 2 |
| 07 | A590920 | Пружинная шайба | 2 |
| 09 | 9280780 | Тяга | 1 |
| 09A | 8110172 | Тяга | 1 |
| 09B | 4258661 | Втулка | 1 |
| 09C | 4258662 | Втулка | 1 |
| 10 | 8109887 | Палец | 1 |
| 11 | 9280779 | Тяга | 1 |
| 11A | 8110178 | Тяга | 1 |
| 11B | 4258661 | Втулка | 1 |
| 11C | 4258662 | Втулка | 1 |
| 13 | J932050 | Болт | 3 |
| 14 | A590920 | Пружинная шайба | 3 |
| 15 | J75481 | Пресс-маслёнка | 2 |
| 16 | 4393380 | Ограничитель | 1 |
| 18 | 8109895 | Палец | 1 |
| 20 | 9290341 | Тяга A | 1 |
| 20A | 1034140 | Тяга | 1 |
| 20B | 4258784 | Втулка | 2 |
| 20C | 4487780 | Втулка | 2 |
| 20D | J75481 | Пресс-маслёнка | 4 |
| 20E | 4251766 | Пылезащитное уплотнение | 2 |
| 20F | 4258579 | Пылезащитное уплотнение | 4 |
| 20G | 4130686 | Втулка | 4 |
| 20H | 4105912 | Колпачок | 4 |
| 22 | J932050 | Болт | 3 |
| 23 | A590920 | Пружинная шайба | 3 |
| 24 | 4393386 | Ограничитель | 1 |
| 25 | 3110480 | Палец | 1 |
| 30 | 4485883 | Уплотнительное кольцо | 2 |
| 34 | 3110410 | Палец | 1 |
| 39 | J75481 | Пресс-маслёнка | 2 |
| 41 | 8078146 | Палец | 1 |
| 42 | 4179432 | Пластина | 1 |
| 43 | J932045 | Болт | 2 |
| 44 | A590920 | Пружинная шайба | 2 |
| 45 | 4487692 | Уплотнительное кольцо | 2 |
| 46 | 4130686 | Втулка | 4 |
| 47 | 4105912 | Колпачок | 4 |
| 50 | 4438245 замена: 4450651 | Гидроцилиндр ковша | 1 |
| 50 | 4450651 | Гидроцилиндр ковша | 1 |
| 51 | 4701165 | Лента | 1 |
| 65 | 4442295 | Ограничитель | 4 |
| 66 | J912045 | Болт | 4 |
| 67 | A590920 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
