Трансмиссия (поворот) — HITACHI EX1200-6

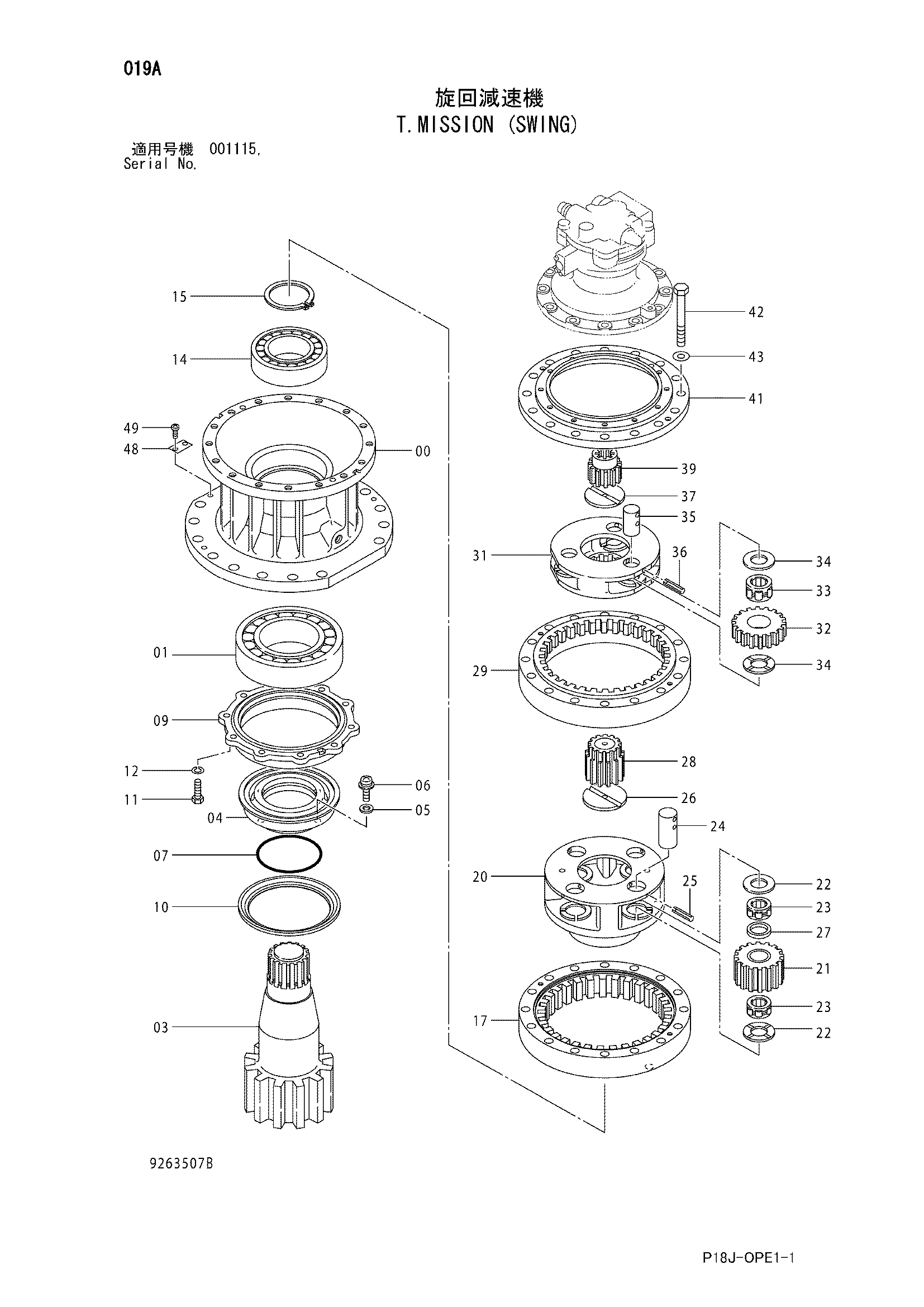

Заводская схема «Трансмиссия (поворот)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9263507 замена: 9301481 | Трансмиссия (поворот) | 1 | |
| (9301481) | Трансмиссия (поворот) | 1 | |
| 00 | 1033704 | Корпус | 1 |
| 01 | 4239711 | Подшипник. спх.рол. | 1 |
| 03 | 2053668 | Вал проп. | 1 |
| 04 | 3107013 | Втулка | 1 |
| 05 | 4204644 | Магнит | 4 |
| 06 | J460514 | Винт с шайбой | 4 |
| 07 | A810180 | Уплотнительное кольцо | 1 |
| 09 | 2053666 | Крышка | 1 |
| 10 | 4430715 | Масляное уплотнение | 1 |
| 11 | J901650 | Болт | 10 |
| 12 | A590916 | Пружинная шайба | 10 |
| 14 | 4363408 | Подшипник. спх.рол. | 1 |
| 15 | 4511549 | Стопорное кольцо | 1 |
| 17 | 2053807 | Шестерня интернал | 1 |
| 20 | 2053665 | Водило | 1 |
| 21 | 3108347 | Планетарная шестерня | 4 |
| 22 | 4657123 | Упорная пластина | 8 |
| 23 | 4452484 | Игольчатый подшипник | 8 |
| 24 | 4657106 | Палец | 4 |
| 25 | 4197125 | Пружинный штифт | 4 |
| 26 | 4239866 | Упорная пластина | 1 |
| 27 | 4660601 | Проставка | 4 |
| 28 | 3108345 | Солнечная шестерня | 1 |
| 29 | 2053667 | Шестерня интернал | 1 |
| 31 | 2053664 | Водило | 1 |
| 32 | 3108346 | Планетарная шестерня | 3 |
| 33 | 4452483 | Игольчатый подшипник | 3 |
| 34 | 4644567 | Упорная пластина | 6 |
| 35 | 4657105 | Палец | 3 |
| 36 | 4404947 | Пружинный штифт | 3 |
| 37 | 4194454 | Упорная пластина | 1 |
| 39 | 3108344 | Солнечная шестерня | 1 |
| 41 | 2027642 | Крышка | 1 |
| 42 | J932218 | Болт | 16 |
| 43 | 4089822 | Шайба | 16 |
| 49 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
