Высокая кабина детали (1400mm) (1) — HITACHI EX1200-6

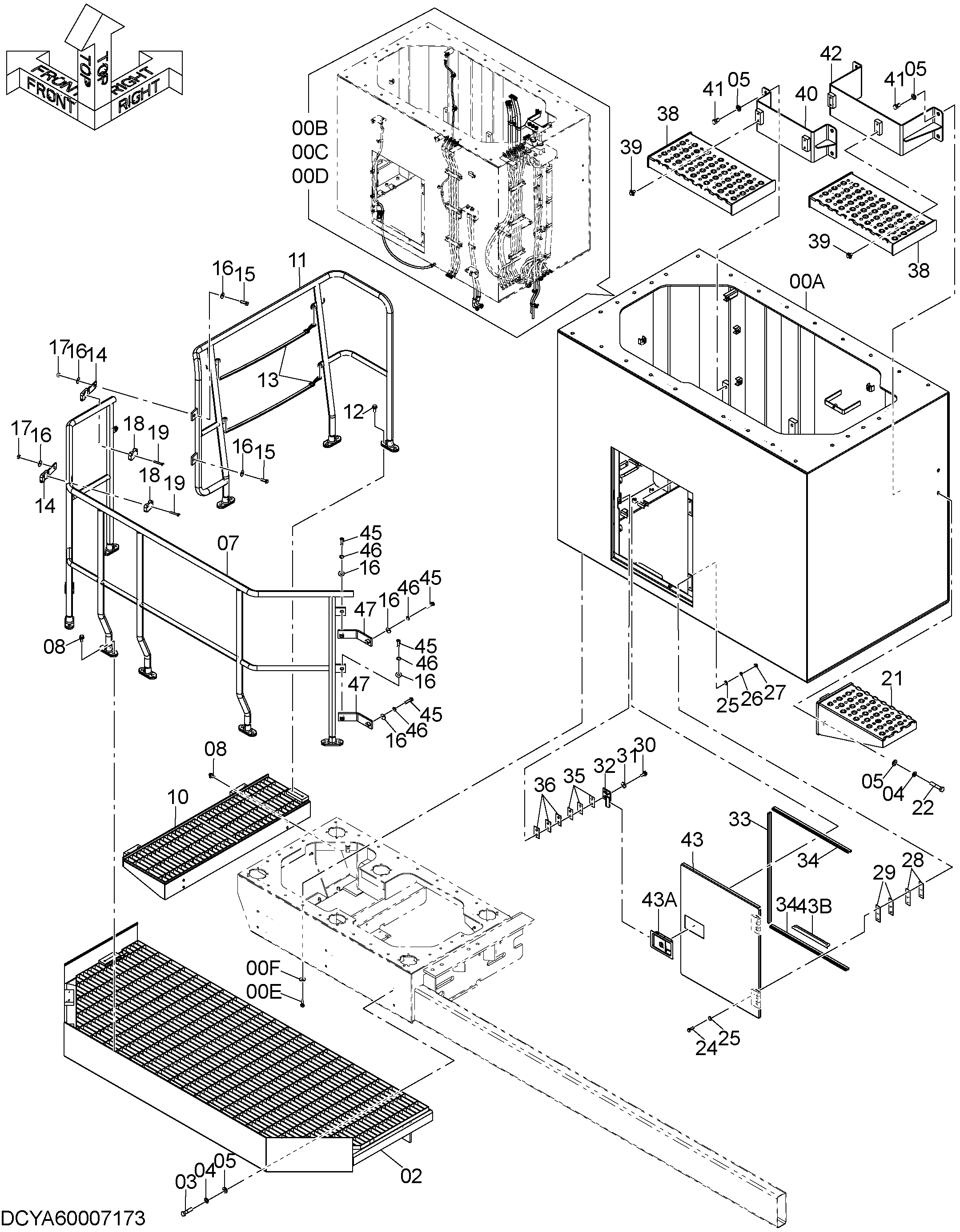

Заводская схема «Высокая кабина детали (1400mm) (1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9309600 | Платформа кабина (1400) | 1 |
| 00A | 5012757 | Платформа | 1 |
| 00B | 9310970 | Пилот-пипинг(1400) | 1 |
| 00C | 9310971 | Детали аир-кондитонер-(1400) | 1 |
| 00D | 9310972 | Електр/детали(1400) | 1 |
| 00E | J921240 | Болт | 27 |
| 00F | 4249324 | Шайба | 27 |
| 02 | YA40002039 | Крыло | 1 |
| 03 | J921660 | Болт | 6 |
| 04 | A590916 | Пружинная шайба | 8 |
| 05 | 4114405 | Шайба | 16 |
| 07 | YA40002312 | Поручень | 1 |
| 08 | J271230 | Болт с шайбой | 18 |
| 08A | J901230 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | YA40006781 | Ступень | 1 |
| 11 | YA40006840 | Поручень | 1 |
| 12 | J271235 | Болт с шайбой | 6 |
| 12A | J901235 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | YA00012339 | Цепь | 2 |
| 14 | 9762229 | Стойка | 2 |
| 15 | J901235 | Болт | 2 |
| 16 | 449490 | Плоская шайба | 8 |
| 17 | J950012 | Гайка | 2 |
| 18 | 4355757 | Хомут | 2 |
| 19 | J260855 | Болт с шайбой | 4 |
| 19A | J900855 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 21 | 7045473 | Ступень | 1 |
| 22 | J921680 | Болт | 2 |
| 24 | J901035 | Болт | 4 |
| 25 | J222010 | Шайба | 8 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | J950010 | Гайка | 4 |
| 28 | 4454317 | Регулировочная шайба | 4 |
| 29 | 4454316 | Регулировочная шайба | 4 |
| 30 | J271240 | Болт с шайбой | 2 |
| 30A | J901240 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | 4249324 | Шайба | 2 |
| 32 | 4351140 | Ограничитель | 1 |
| 33 | 4615991 | Уплотнительная окантовка | 1 |
| 34 | 4465722 | Уплотнительная окантовка | 2 |
| 35 | 4466783 | Пластина | 3 |
| 36 | 4466784 | Пластина | 3 |
| 38 | 7049210 | Ступень | 2 |
| 39 | J281225 | Болт с шайбой | 8 |
| 39A | J901225 | Болт | 1 |
| 39B | 4249324 | Шайба | 1 |
| 40 | 8120566 | Кронштейн | 1 |
| 41 | J901630 | Болт | 8 |
| 42 | 8095052 | Кронштейн | 1 |
| 43 | 4711347 | Дверь | 1 |
| 43A | 4361766 | Замок | 1 |
| 43B | 9748959 | Стойка | 1 |
| 45 | J901245 | Болт | 4 |
| 46 | A590912 | Пружинная шайба | 4 |
| 47 | YA40002345 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
