Гидролинии рабочего оборудования (2)(HD стрела) — HITACHI EX1200-6

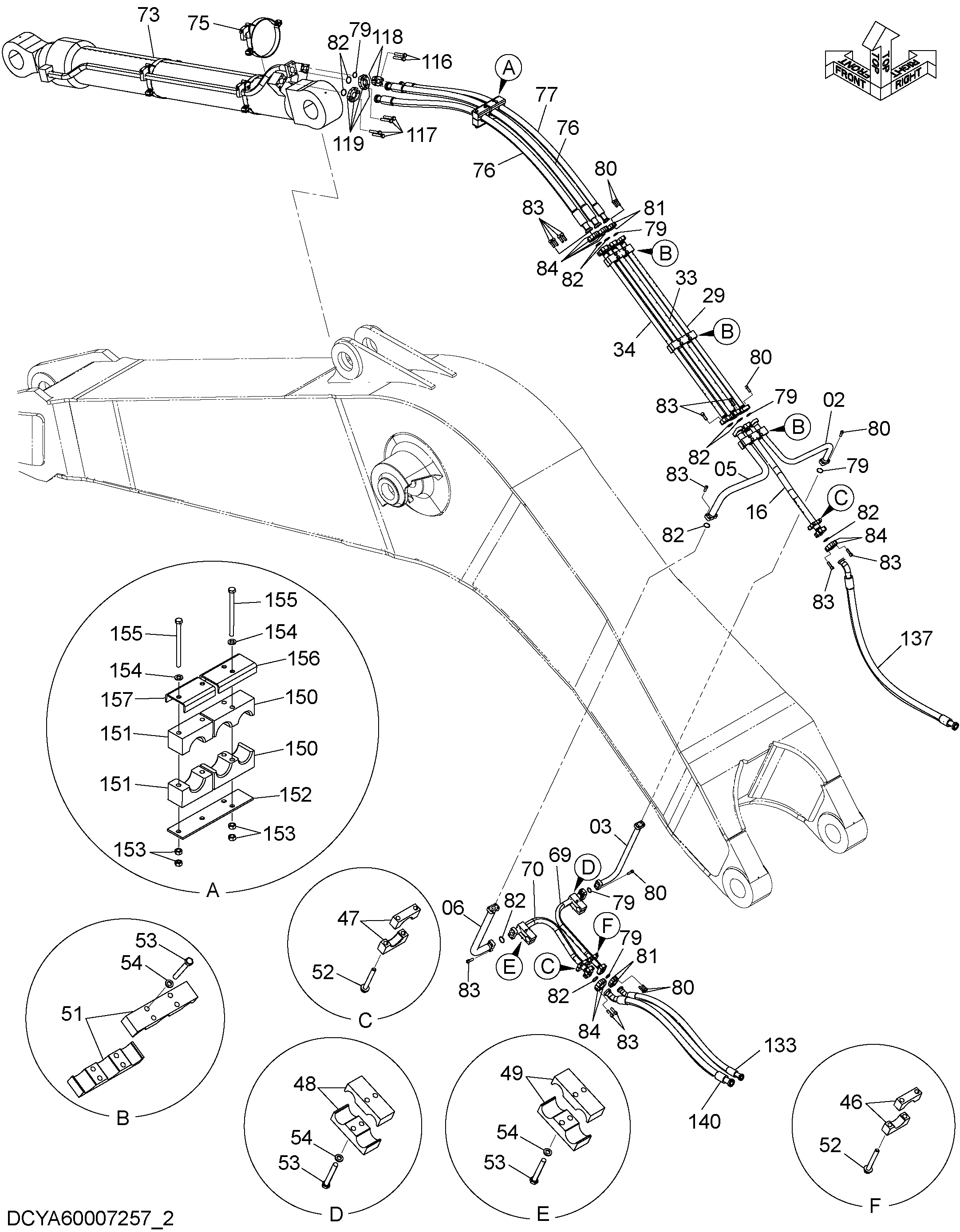

Заводская схема «Гидролинии рабочего оборудования (2)(HD стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | YA40006730 | Трубка | 1 |
| 03 | YA40003070 | Трубка | 1 |
| 05 | YA40006733 | Трубка | 1 |
| 06 | YA40006731 | Трубка | 1 |
| 16 | YA40000460 | Трубка | 1 |
| 29 | YA40001483 | Трубка | 1 |
| 33 | YA40001065 | Трубка | 1 |
| 34 | YA40001472 | Трубка | 1 |
| 46 | 4439523 | Хомут трубки | 2 |
| 47 | 4712771 | Хомут трубки | 4 |
| 48 | 4439520 | Хомут трубки | 2 |
| 49 | 4368932 | Хомут трубки | 2 |
| 51 | 4439522 | Хомут трубки | 6 |
| 52 | J271200 | Болт с шайбой | 6 |
| 52A | J901200 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 53 | J901400 | Болт | 16 |
| 54 | A590914 | Пружинная шайба | 16 |
| 69 | YA40001466 | Трубка | 1 |
| 70 | YA40001467 | Трубка | 1 |
| 73 | 4669228 замена: 4682481 | Гидроцилиндр рукояти | 1 |
| 73 | 4682481 | Гидроцилиндр рукояти | 1 |
| 75 | 4696860 | Лента | 1 |
| 76 | 4690041 | Шланг | 2 |
| 77 | 4690040 | Шланг | 1 |
| 79 | 4508805 | Уплотнительное кольцо | 6 |
| 80 | M341445 | Болт с внутренним шестигранником | 20 |
| 81 | 4089703 | Разъёмный фланец | 4 |
| 82 | 4510169 | Уплотнительное кольцо | 10 |
| 83 | M341650 | Болт с внутренним шестигранником | 32 |
| 84 | 4075854 | Разъёмный фланец | 8 |
| 116 | M341445 | Болт с внутренним шестигранником | 4 |
| 117 | M341650 | Болт с внутренним шестигранником | 8 |
| 118 | 4089703 | Разъёмный фланец | 2 |
| 119 | 4075854 | Разъёмный фланец | 4 |
| 133 | YA00002162 | Шланг | 1 |
| 137 | 4720037 | Шланг | 1 |
| 140 | YA00002206 | Шланг | 1 |
| 150 | 4603533 | Хомут | 2 |
| 151 | 4603531 | Хомут | 2 |
| 152 | 4629666 | Опора | 1 |
| 153 | J950012 | Гайка | 8 |
| 154 | A590112 | Плоская шайба | 4 |
| 155 | J901211 | Болт | 4 |
| 156 | 4673959 | Хомут | 1 |
| 157 | 4673962 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
