Трубопроводы системы смазки (2)(BE стрела) — HITACHI EX1200-6

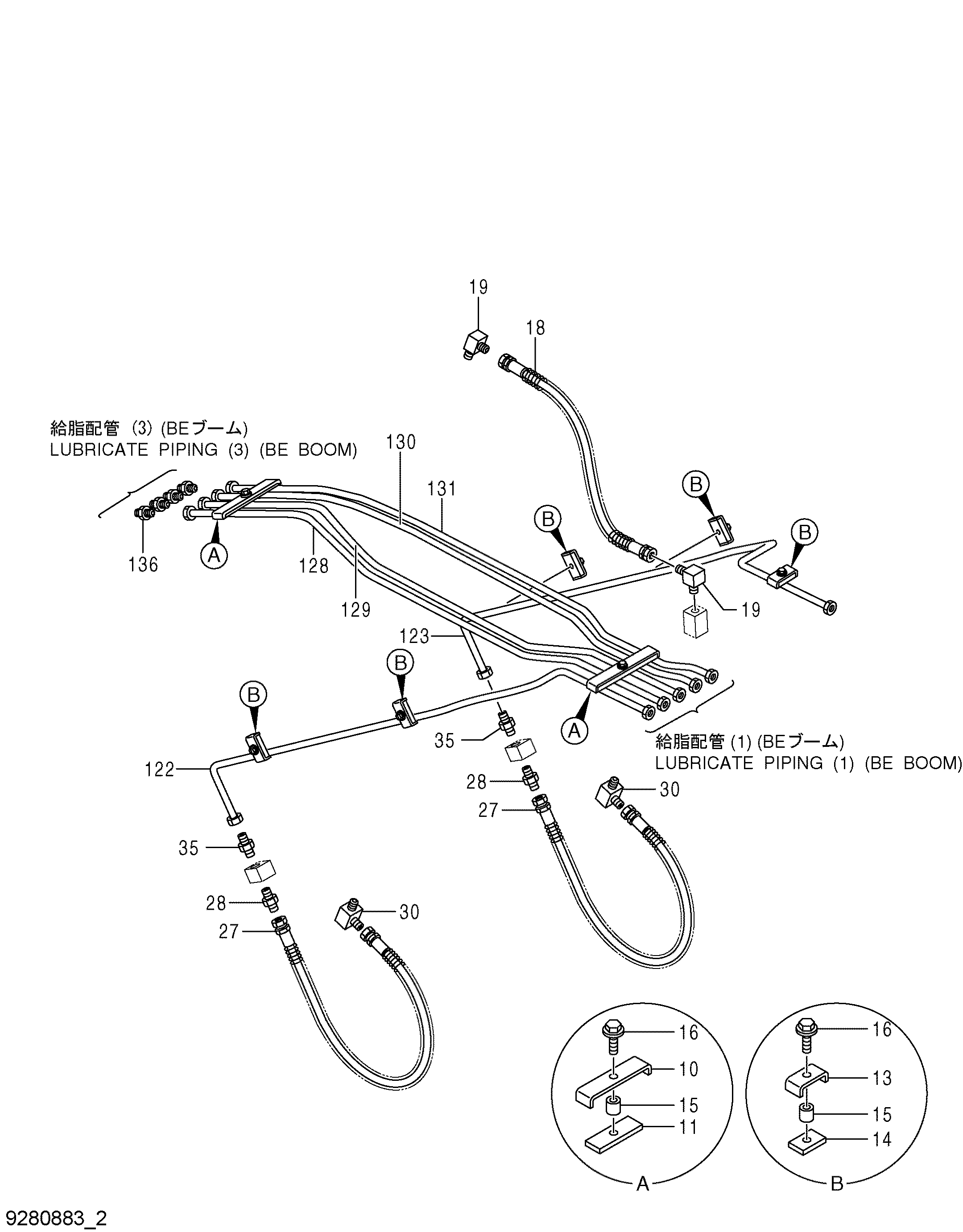

Заводская схема «Трубопроводы системы смазки (2)(BE стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4273720 | Хомут | 2 |
| 11 | 4273721 | Резиновая прокладка | 2 |
| 13 | 4269656 | Хомут | 5 |
| 14 | 4269657 | Резиновая прокладка | 5 |
| 15 | 4269658 | Проставка | 7 |
| 16 | J271030 | Болт с шайбой | 7 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4224499 | Шланг | 1 |
| 19 | 94-1401 | Угловой штуцер | 2 |
| 27 | 4250097 | Шланг | 2 |
| 27 | 4252895 | Шланг | 2 |
| 28 | 94-1301 | Адаптер | 2 |
| 30 | 94-1501 | Угловой штуцер | 2 |
| 35 | 4360981 | Штуцер трубки | 2 |
| 36 | 4099282 | Адаптер | 4 |
| 122 | 4686861 | Трубка | 1 |
| 123 | 4686859 | Трубка | 1 |
| 128 | 4674086 | Трубка | 1 |
| 129 | 4674087 | Трубка | 1 |
| 130 | 4674088 | Трубка | 1 |
| 131 | 4674089 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
