Гидролинии рабочего оборудования (рукоять)(2) — HITACHI EX1200-6

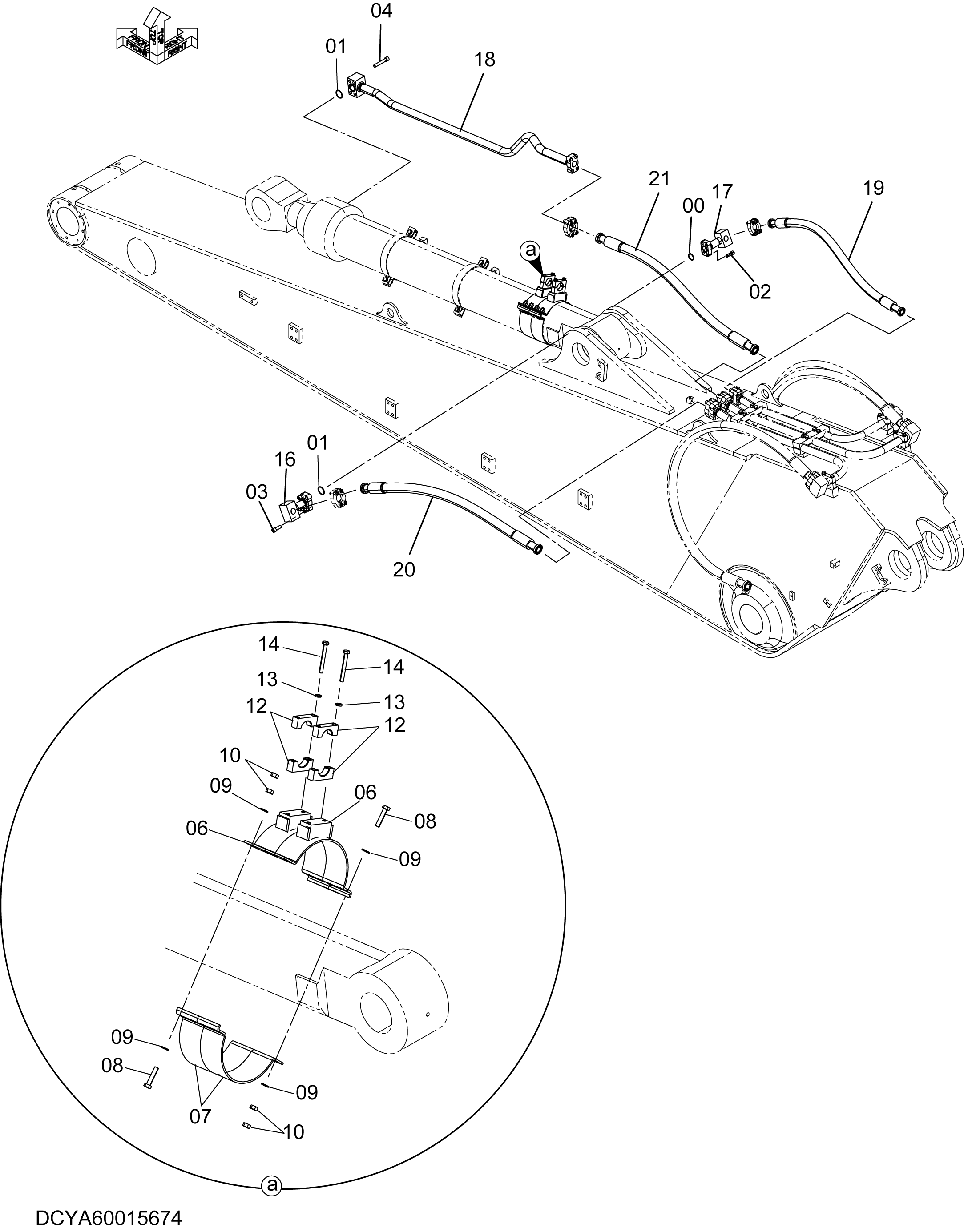

Заводская схема «Гидролинии рабочего оборудования (рукоять)(2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4508805 | Уплотнительное кольцо | 1 |
| 01 | 4510169 | Уплотнительное кольцо | 2 |
| 02 | 4146848 | Болт с внутренним шестигранником | 4 |
| 03 | 4146847 | Болт с внутренним шестигранником | 4 |
| 04 | 4204115 | Болт с внутренним шестигранником | 4 |
| 06 | YA40013695 | Лента гидроцилиндр. | 2 |
| 07 | 3094011 | Хомут | 2 |
| 08 | J901465 | Болт | 8 |
| 09 | A590114 | Плоская шайба | 16 |
| 10 | J950014 | Гайка | 16 |
| 12 | 4712771 | Хомут трубки | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 14 | J901200 | Болт | 4 |
| 16 | YA40013642 | Трубка | 1 |
| 17 | YA40013641 | Трубка | 1 |
| 18 | YA40013668 | Трубка | 1 |
| 19 | YA00021605 | Шланг | 1 |
| 20 | YA00021606 | Шланг | 1 |
| 21 | YA00021607 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
