Погрузчик основные гидролинии — HITACHI EX1200-6

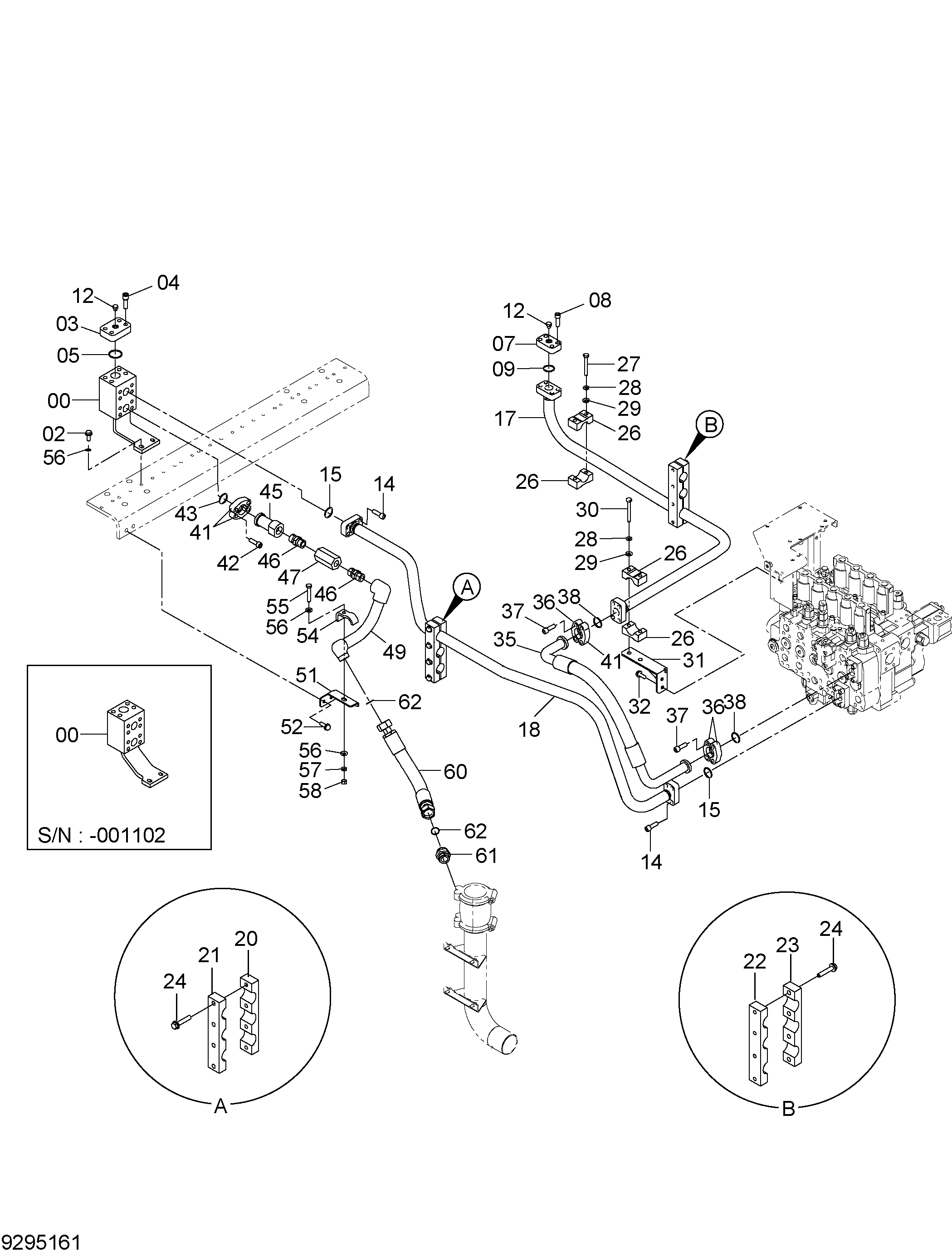

Заводская схема «Погрузчик основные гидролинии» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8080901 | Блок | 1 |
| 00 | 8121157 | Блок | 1 |
| 02 | J901235 | Болт | 2 |
| 03 | 4244893 | Крышка | 1 |
| 04 | M341650 | Болт с внутренним шестигранником | 4 |
| 05 | 4510169 | Уплотнительное кольцо | 1 |
| 07 | 4244894 | Крышка | 1 |
| 08 | M341445 | Болт с внутренним шестигранником | 4 |
| 09 | 4508805 | Уплотнительное кольцо | 1 |
| 12 | 4093624 | Пробка | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | M341445 | Болт с внутренним шестигранником | 8 |
| 15 | 4508805 | Уплотнительное кольцо | 2 |
| 17 | 8109416 | Трубка | 1 |
| 18 | 8109419 | Трубка | 1 |
| 20 | 4295241 | Хомут трубки | 1 |
| 21 | 4275457 | Хомут трубки | 1 |
| 22 | 4440505 | Хомут трубки | 1 |
| 23 | 4440506 | Хомут трубки | 1 |
| 24 | J271265 | Болт с шайбой | 8 |
| 24A | J901265 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 4311153 | Хомут трубки | 4 |
| 27 | J901290 | Болт | 2 |
| 28 | A590912 | Пружинная шайба | 4 |
| 29 | 4086891 | Шайба | 4 |
| 30 | J901200 | Болт | 2 |
| 31 | 8113186 | Кронштейн | 1 |
| 32 | J271235 | Болт с шайбой | 2 |
| 32A | J901235 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 35 | 4671759 | Шланг | 1 |
| 36 | 4089703 | Разъёмный фланец | 4 |
| 37 | M341445 | Болт с внутренним шестигранником | 8 |
| 38 | 4508805 | Уплотнительное кольцо | 2 |
| 41 | 4089703 | Разъёмный фланец | 2 |
| 42 | M341445 | Болт с внутренним шестигранником | 4 |
| 43 | 4508805 | Уплотнительное кольцо | 1 |
| 45 | 3056091 | Трубка | 1 |
| 46 | 94-1705 | Адаптер | 2 |
| 47 | 4163096 | Обратный клапан | 1 |
| 49 | 8109420 | Трубка | 1 |
| 51 | 3114441 | Кронштейн | 1 |
| 52 | J271240 | Болт с шайбой | 2 |
| 52A | J901240 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 54 | 4053698 | Хомут трубки | 1 |
| 55 | J901270 | Болт | 1 |
| 56 | 4086891 | Шайба | 3 |
| 57 | A590912 | Пружинная шайба | 1 |
| 58 | J950012 | Гайка | 1 |
| 59 | 449490 | Плоская шайба | 1 |
| 60 | 4671758 | Шланг | 1 |
| 61 | A853100 | Адаптер | 1 |
| 61A | 970860 | Уплотнительное кольцо | 1 |
| 62 | 4187329 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
