Задняя облицовка — HITACHI EX1200-6

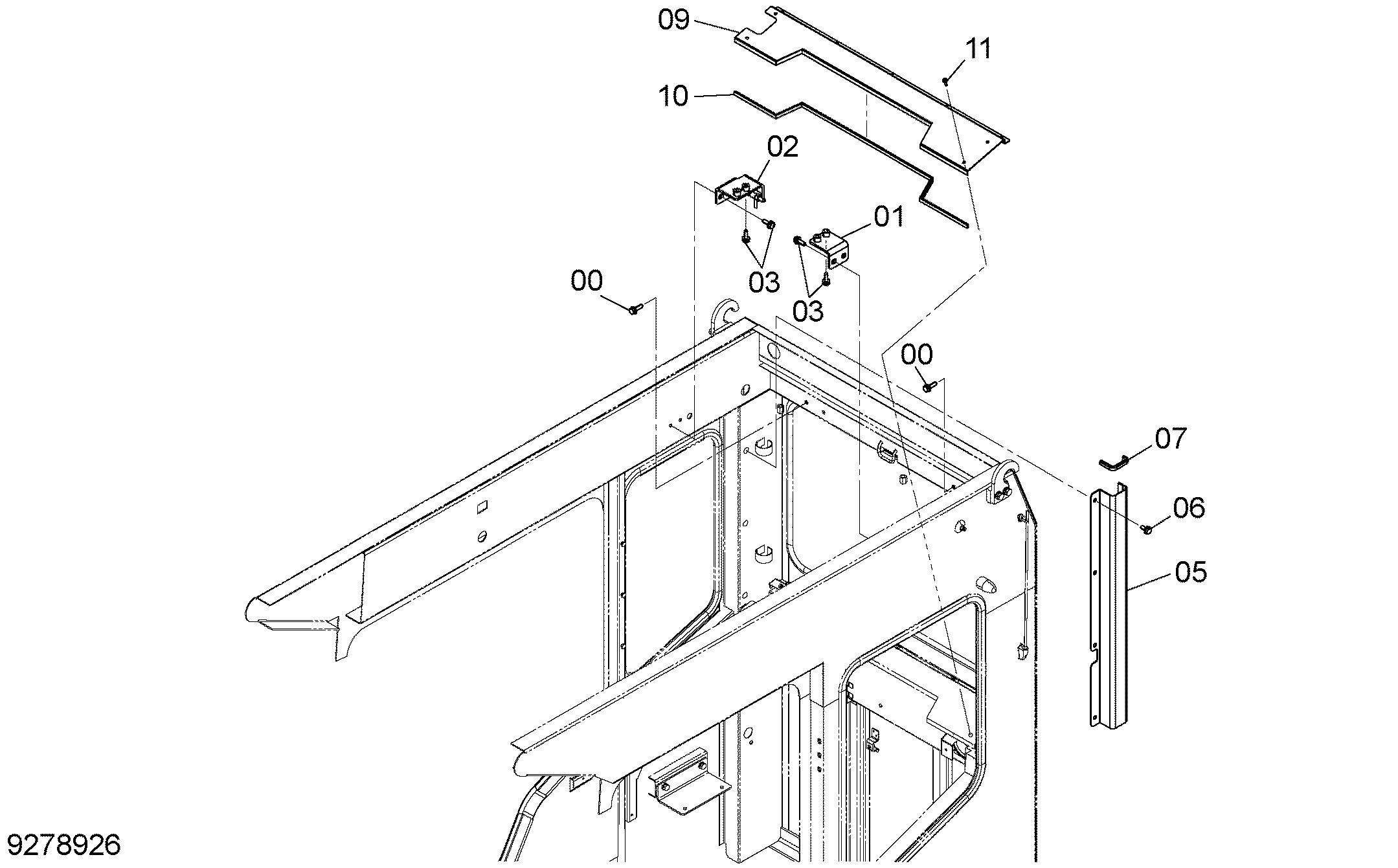

Заводская схема «Задняя облицовка» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J271035 | Болт с шайбой | 4 |
| 00A | J901035 | Болт | 1 |
| 00B | J222010 | Шайба | 1 |
| 01 | 8109594 | Кронштейн | 1 |
| 02 | 8109595 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 8 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4671069 | Крышка | 1 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4671593 | Резиновая прокладка | 1 |
| 09 | 7054141 | Крышка | 1 |
| 10 | 4679152 | Резиновая прокладка | 1 |
| 11 | J680620 | Винт с шайбой | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
