Нижняя защита — HITACHI EX1200-6

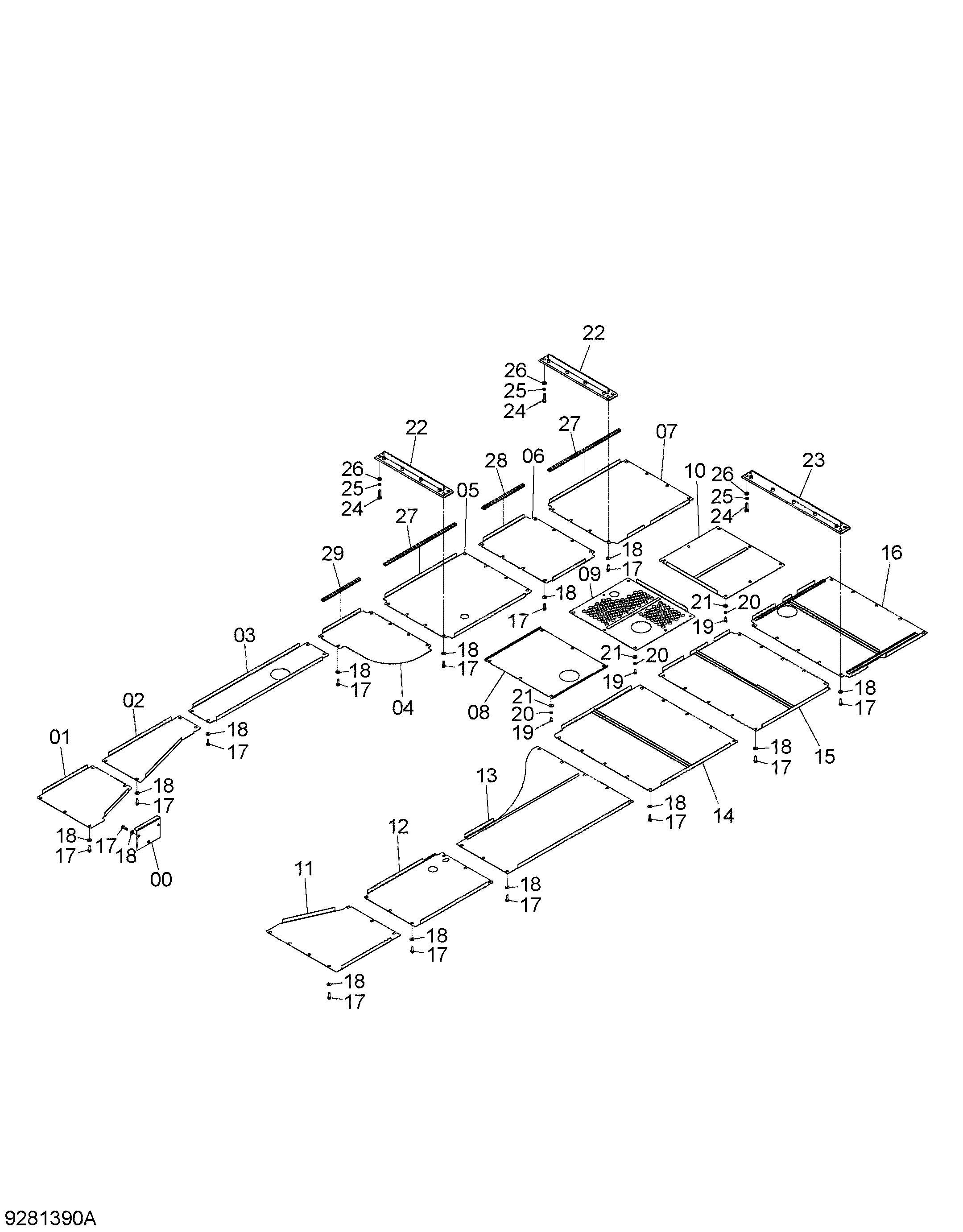

Заводская схема «Нижняя защита» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4442074 | Крышка | 1 |
| 01 | 2054630 | Крышка | 1 |
| 02 | 3110935 | Крышка | 1 |
| 03 | 3110936 | Крышка | 1 |
| 04 | 2054631 | Крышка | 1 |
| 05 | 2054632 | Крышка | 1 |
| 06 | 2054633 | Крышка | 1 |
| 07 | 2054634 | Крышка | 1 |
| 08 | 3110940 | Крышка | 1 |
| 09 | 8110793 | Крышка | 1 |
| 10 | 8111074 | Крышка | 1 |
| 11 | 2054639 | Крышка | 1 |
| 12 | 2054640 | Крышка | 1 |
| 13 | 7053520 замена: 7058987 | Крышка | 1 |
| 13 | 7058987 | Крышка | 1 |
| 14 | 7053680 | Крышка | 1 |
| 15 | 7053675 | Крышка | 1 |
| 16 | 7053676 | Крышка | 1 |
| 17 | 4609018 | Болт с шайбой | 97 |
| 18 | 4249324 | Шайба | 97 |
| 19 | J901225 | Болт | 20 |
| 20 | A590912 | Пружинная шайба | 20 |
| 21 | 449490 | Плоская шайба | 20 |
| 22 | 8109399 | Кронштейн | 2 |
| 23 | 8110716 | Кронштейн | 1 |
| 24 | J901660 | Болт | 12 |
| 25 | A590916 | Пружинная шайба | 12 |
| 26 | 4114405 | Шайба | 12 |
| 27 | 4414662 | Резиновая прокладка | 2 |
| 28 | 4674734 | Резиновая прокладка | 1 |
| 29 | 4674355 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
