Гидрораспределитель (4/4) — HITACHI EX1200-6

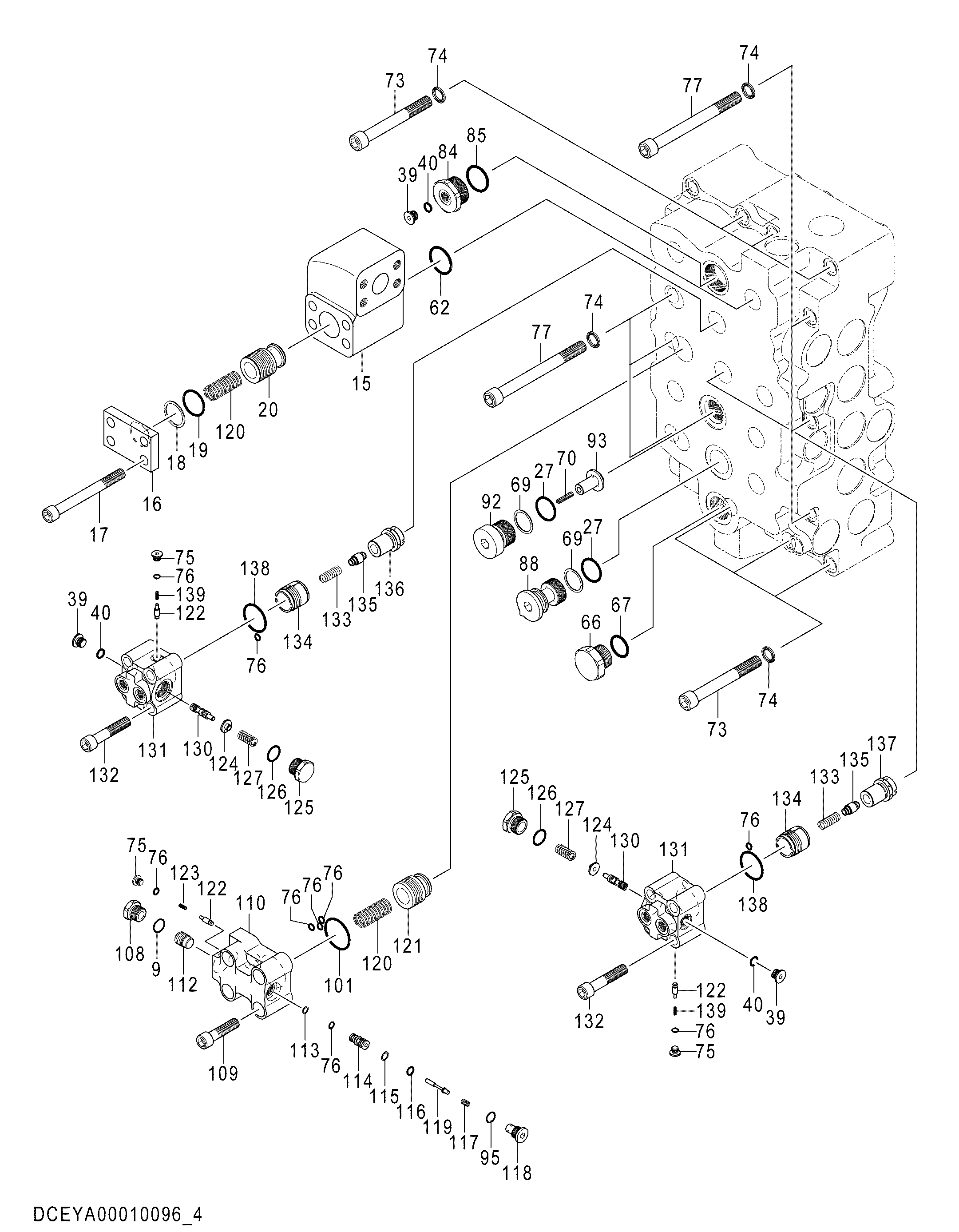

Заводская схема «Гидрораспределитель (4/4)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	YA00010096	Гидрораспределитель (4/4)	1
9	4506418	・Уплотнительное кольцо	1
15	0810504	・Коллектор	1
16	0810502	・Фланец	1
17	0810501	・Болт разъём	4
18	4138942	・Кольцо бакк-уп	1
19	A811035	・Уплотнительное кольцо	1
20	1194101	・Поппет	1
27	4088425	・Уплотнительное кольцо	2
39	0622810	・Колпачок	3
40	957366	・Уплотнительное кольцо	3
62	0197011	・Уплотнительное кольцо	1
66	0818102	・Колпачок	1
67	0624703	・Уплотнительное кольцо	1
69	0223104	・Кольцо бакк-уп	2
70	0622827	・Пружина	1
73	0101511	・Болт разъём	7
74	0189908	・Шайба	13
75	0838001	・Колпачок	3
76	0838002	・Уплотнительное кольцо	9
77	0979221	・Болт разъём	6
84	0979223	・Колпачок	1
85	0979224	・Уплотнительное кольцо	1
88	0876801	・Колпачок	1
92	0703701	・Колпачок	1
93	0705401	・Обратный	1
95	4509180	・Уплотнительное кольцо	1
101	0979231	・Уплотнительное кольцо	1
108	0810709	・Колпачок	1
109	0979234	・Болт разъём	4
110	0979235	・Крышка	1
112	0979237	・Поршень	1
113	0979238	Опорное кольцо	1
114	0979239	・Втулка	1
115	0979240	・Кольцо бакк-уп	1
116	4506320	・Уплотнительное кольцо	1
117	0979241	・Пружина	1
118	0979242	・Колпачок	1
119	0979243	・Поппет	1
120	0622856	・Пружина	2
121	1221801	・Поппет	1
122	0979244	・Обратный	3
123	0810719	・Пружина	1
124	0979245	・Направляющая	2
125	0979246	・Колпачок	2
126	985099	・Уплотнительное кольцо	2
127	1194102	・Пружина	2
130	0979250	・Золотник	2
131	0979251	・Крышка	2
132	0979252	・Болт разъём	8
133	1194103	・Пружина	2
134	XB00001194	・Поршень	2
135	XB00001195	・Обратный клапан	2
136	XB00001196	・Поппет	1
137	XB00001197	・Поппет	1
138	A811040	・Уплотнительное кольцо	2
139	0979257	・Пружина	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
