Трубопроводы системы смазки (HD стрела) — HITACHI EX1200-6

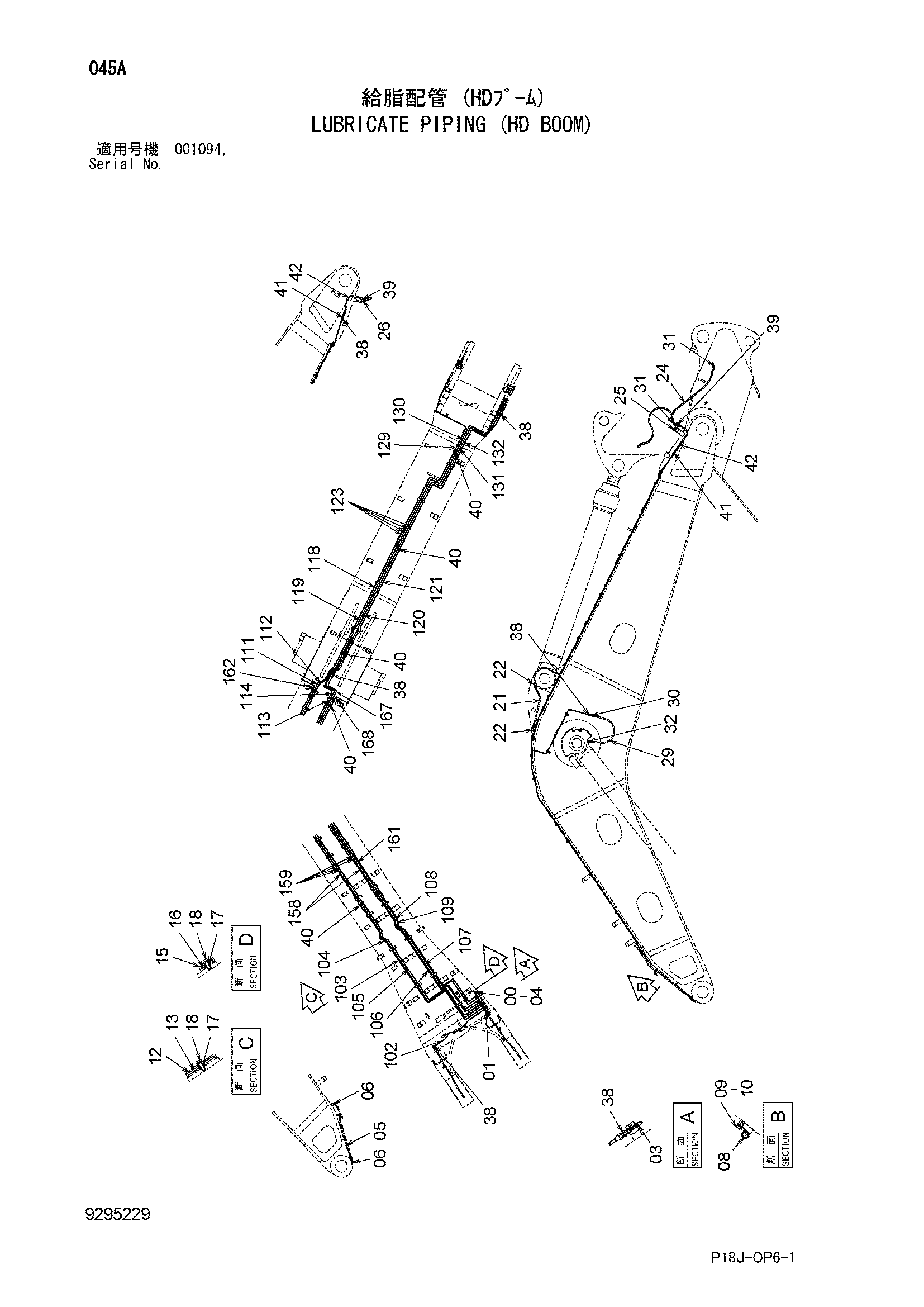

Заводская схема «Трубопроводы системы смазки (HD стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438591 | Блок | 1 |
| 01 | 94-1401 | Угловой штуцер | 1 |
| 03 | J75481 | Пресс-маслёнка | 9 |
| 04 | J271250 | Болт с шайбой | 2 |
| 04A | J901250 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4250097 | Шланг | 2 |
| 06 | 94-1401 | Угловой штуцер | 3 |
| 08 | 4190274 | Зажим | 2 |
| 09 | J901016 | Болт | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 12 | 4273720 | Хомут | 20 |
| 13 | 4273721 | Резиновая прокладка | 20 |
| 15 | 4269656 | Хомут | 7 |
| 16 | 4269657 | Резиновая прокладка | 7 |
| 17 | 4269658 | Проставка | 27 |
| 18 | J271030 | Болт с шайбой | 27 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | 4227071 | Шланг | 1 |
| 22 | 94-1401 | Угловой штуцер | 2 |
| 24 | 4297370 | Шланг | 4 |
| 25 | 8048693 | Блок | 1 |
| 26 | 8048694 | Блок | 1 |
| 29 | 4252895 | Шланг | 2 |
| 30 | 94-1301 | Адаптер | 2 |
| 31 | 94-1501 | Угловой штуцер | 8 |
| 32 | 94-1501 | Угловой штуцер | 2 |
| 38 | 4360981 | Штуцер трубки | 16 |
| 39 | 94-1401 | Угловой штуцер | 4 |
| 40 | 4099282 | Адаптер | 26 |
| 41 | 94-1301 | Адаптер | 4 |
| 42 | 4197769 | Шланг | 4 |
| 102 | 4609717 | Трубка | 1 |
| 103 | 4687584 | Трубка | 1 |
| 104 | 4687591 | Трубка | 1 |
| 105 | 4687607 | Трубка | 1 |
| 106 | 4687615 | Трубка | 1 |
| 107 | 4687629 | Трубка | 1 |
| 108 | 4687632 | Трубка | 1 |
| 109 | 4687633 | Трубка | 1 |
| 111 | 4689387 | Трубка | 1 |
| 112 | 4689397 | Трубка | 1 |
| 113 | 4689405 | Трубка | 1 |
| 114 | 4689443 | Трубка | 1 |
| 118 | 4689839 | Трубка | 1 |
| 119 | 4689840 | Трубка | 1 |
| 120 | 4689847 | Трубка | 1 |
| 121 | 4689109 | Трубка | 1 |
| 123 | 4609733 | Трубка | 4 |
| 129 | 3115410 | Трубка | 1 |
| 130 | 3115409 | Трубка | 1 |
| 131 | 3115408 | Трубка | 1 |
| 132 | 3115403 | Трубка | 1 |
| 158 | 4689144 | Трубка | 2 |
| 159 | 4689147 | Трубка | 4 |
| 161 | 4689153 | Трубка | 1 |
| 162 | 4689365 | Трубка | 1 |
| 167 | 4689457 | Трубка | 1 |
| 168 | 4689361 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
