Трубопроводы системы смазки (полуудлинённый рукоять) — HITACHI EX1200-6

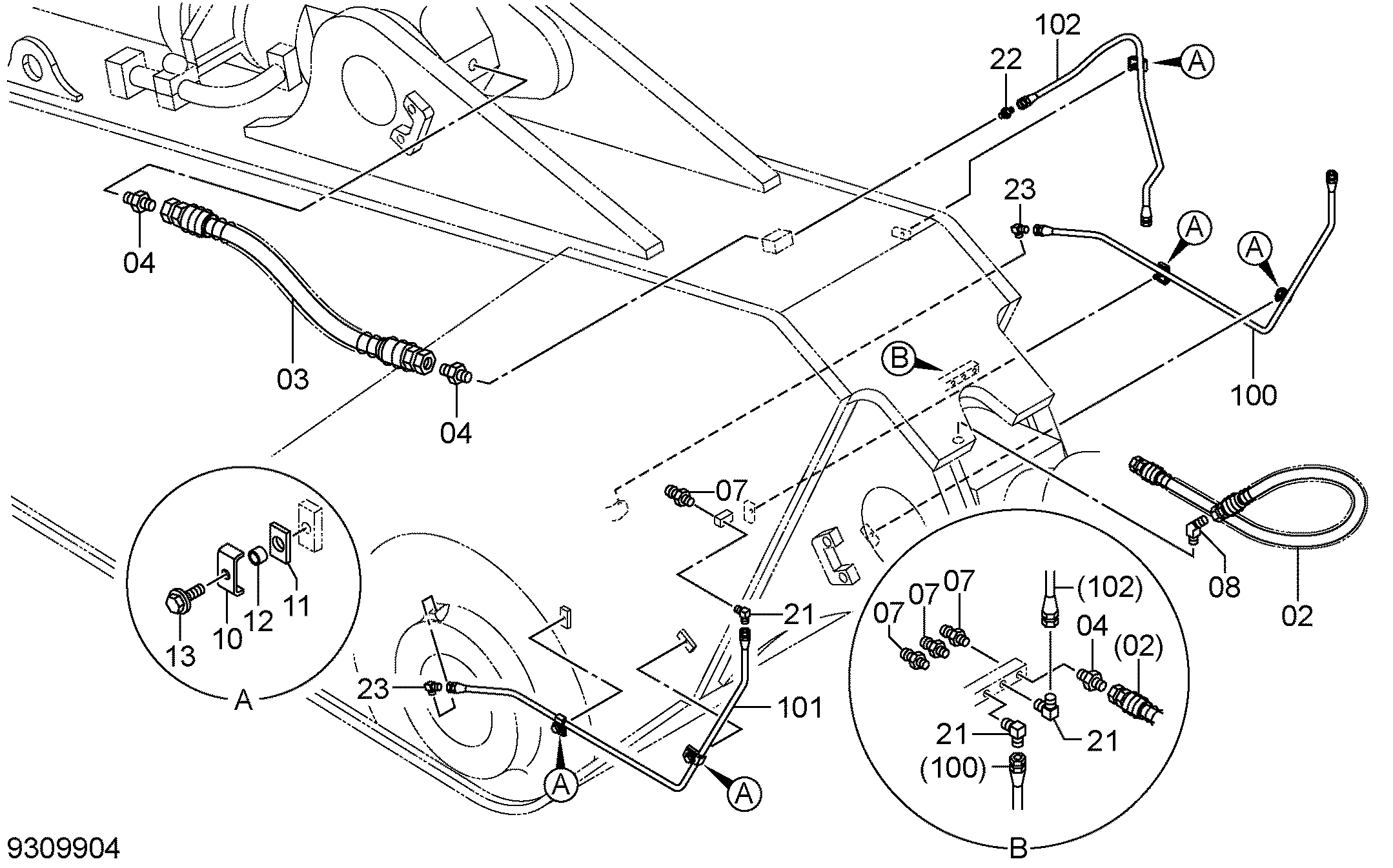

Заводская схема «Трубопроводы системы смазки (полуудлинённый рукоять)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4291381 | Шланг | 1 |
| 03 | 4432190 | Шланг | 1 |
| 04 | 94-1301 | Адаптер | 3 |
| 07 | J75482 | Пресс-маслёнка | 4 |
| 08 | 94-1501 | Угловой штуцер | 1 |
| 10 | 4269656 | Хомут | 5 |
| 11 | 4269657 | Резиновая прокладка | 5 |
| 12 | 4269658 | Проставка | 5 |
| 13 | J271030 | Болт с шайбой | 5 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 21 | 4097666 | Угловой штуцер | 3 |
| 22 | 4360981 | Штуцер трубки | 1 |
| 23 | 4345297 | Штуцер трубки | 2 |
| 100 | 4709607 | Трубка | 1 |
| 101 | 4709608 | Трубка | 1 |
| 102 | 4709681 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
