Гидролинии хода (центральный) — HITACHI EX1200-6

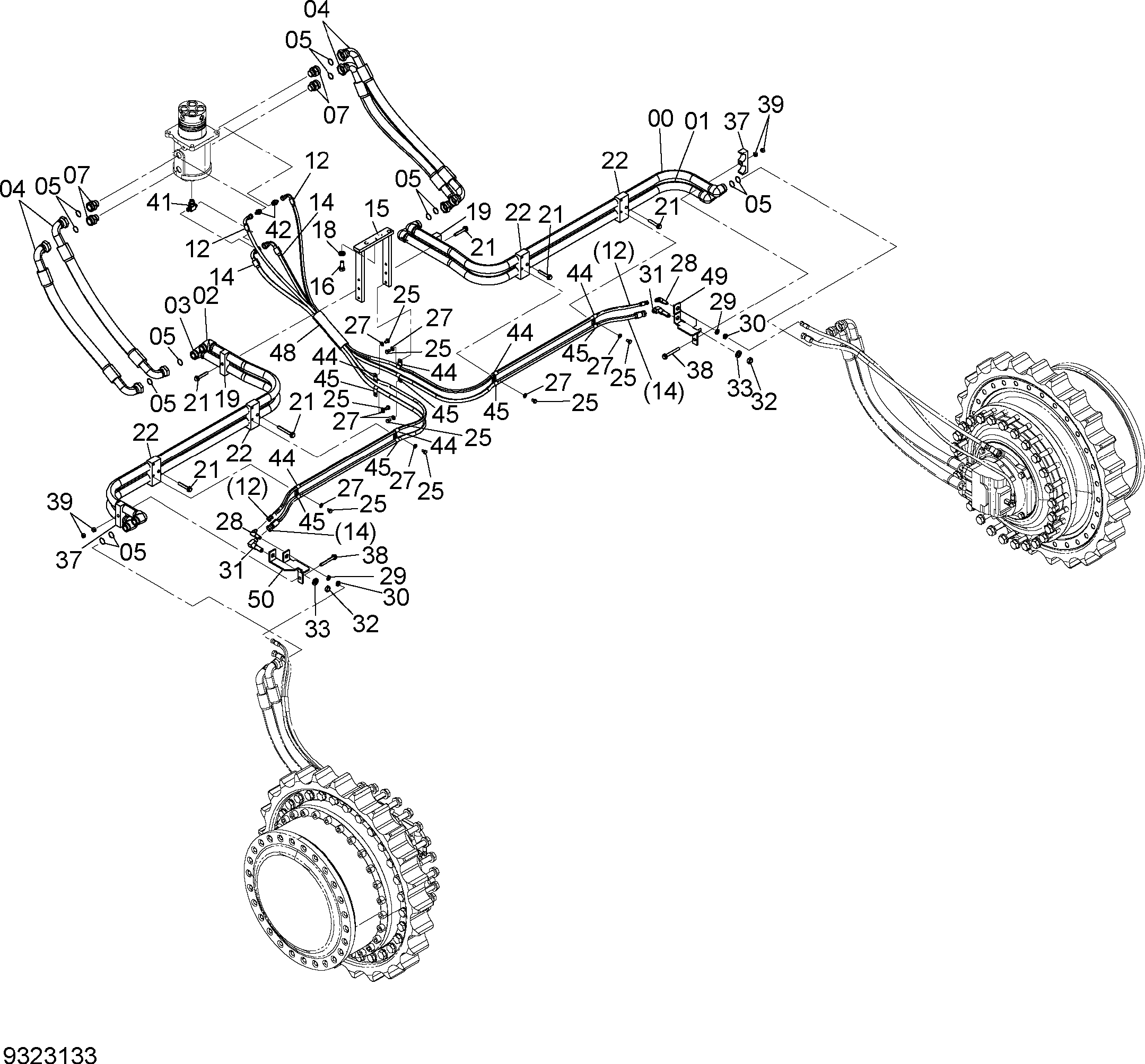

Заводская схема «Гидролинии хода (центральный)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110236 | Трубка | 1 |
| 01 | 8110237 | Трубка | 1 |
| 02 | 8110238 | Трубка | 1 |
| 03 | 8110239 | Трубка | 1 |
| 04 | 4615264 | Шланг | 4 |
| 05 | 4187329 | Уплотнительное кольцо | 12 |
| 07 | 4217752 | Адаптер | 4 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4708409 | Шланг | 2 |
| 14 | 4658741 | Шланг | 2 |
| 15 | 8110316 | Кронштейн | 1 |
| 16 | J901640 | Болт | 2 |
| 18 | J222016 | Шайба | 2 |
| 19 | 4218942 | Хомут трубки | 2 |
| 21 | J271275 | Болт с шайбой | 6 |
| 21A | J901275 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | 4712440 | Хомут трубки | 4 |
| 25 | J901016 | Болт | 8 |
| 27 | A590110 | Плоская шайба | 8 |
| 28 | 4285863 | Угловой штуцер | 2 |
| 29 | A590914 | Пружинная шайба | 2 |
| 30 | 4202531 | Гайка | 2 |
| 31 | 4465051 | Угловой штуцер | 2 |
| 32 | 4465189 | Гайка | 2 |
| 33 | A590920 | Пружинная шайба | 2 |
| 37 | 4218942 | Хомут трубки | 2 |
| 38 | J271200 | Болт с шайбой | 2 |
| 38A | J901200 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 39 | J950012 | Гайка | 4 |
| 41 | A852544 | Тройник | 1 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | A852133 | Адаптер | 2 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4190275 | Зажим | 6 |
| 45 | 4190273 | Зажим | 6 |
| 48 | 4044420 | Защитный кожух | 1 |
| 49 | 8121287 | Правый кронштейн | 1 |
| 50 | 8121288 | Левый кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
