Трансмиссия радиатор трубопроводы — HITACHI EX1200-6

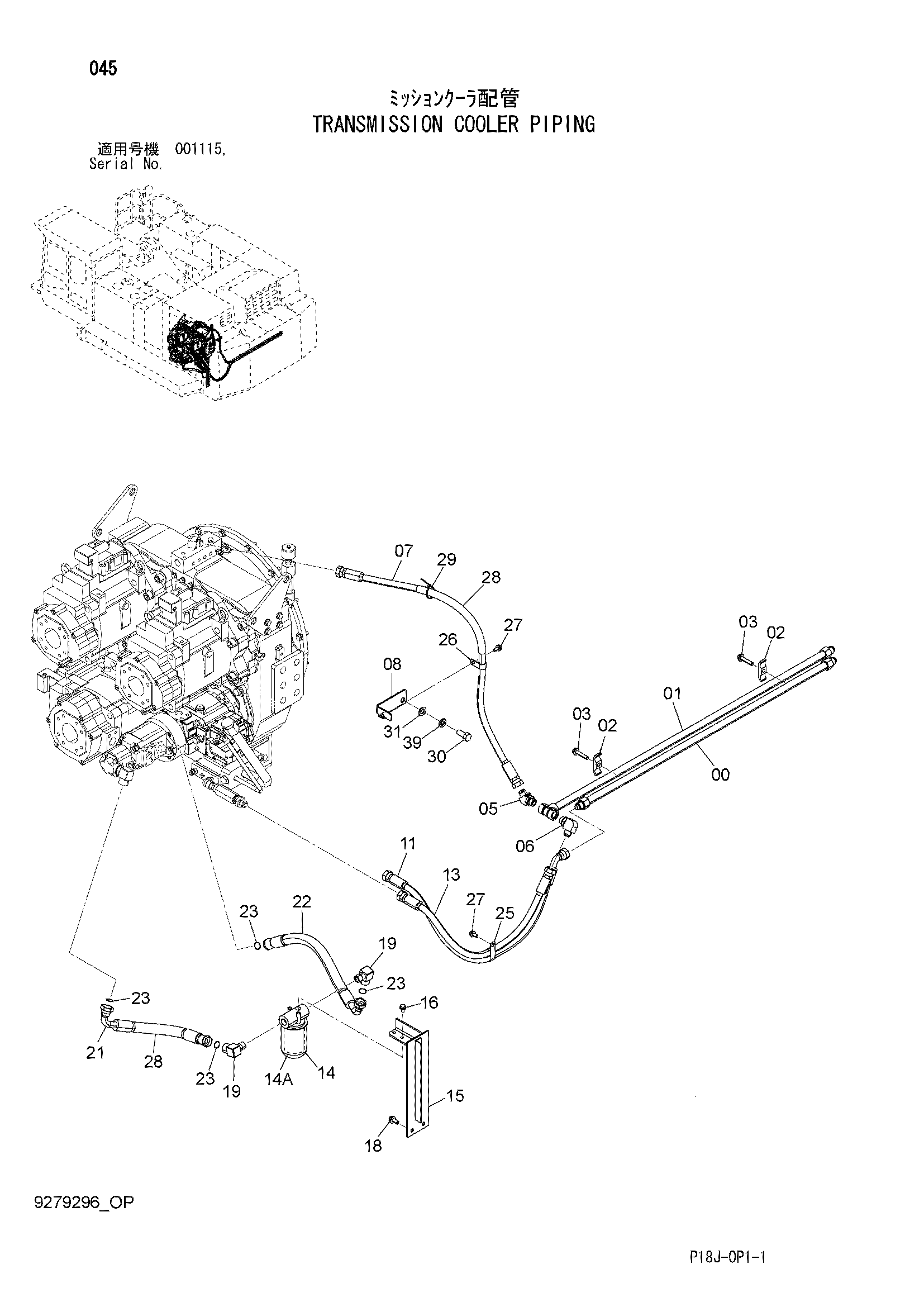

Заводская схема «Трансмиссия радиатор трубопроводы» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9767996 | Трубка | 1 |
| 01 | 9767997 | Трубка | 1 |
| 02 | 4053596 | Хомут трубки | 2 |
| 03 | J271260 | Болт с шайбой | 2 |
| 03A | J901260 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 4182739 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4156435 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4670953 | Шланг | 1 |
| 08 | 8109592 | Кронштейн | 1 |
| 11 | 4620754 | Шланг | 1 |
| 13 | 4627842 | Шланг | 1 |
| 14 | 4348786 | Масляный фильтр | 1 |
| 14A | 4252563 | Фильтрующий элемент | 1 |
| 15 | 4717476 | Кронштейн фильтр | 1 |
| 16 | J271025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | J271230 | Болт с шайбой | 2 |
| 18A | J901230 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 4272268 | Угловой штуцер | 2 |
| 21 | 4680401 | Шланг | 1 |
| 22 | 4670882 | Шланг | 1 |
| 23 | 4420526 | Уплотнительное кольцо | 4 |
| 25 | 4192034 | Зажим | 1 |
| 26 | 4190263 | Зажим | 1 |
| 27 | J271025 | Болт с шайбой | 2 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4044420 | Защитный кожух | 2 |
| 29 | 4055312 | Ленточный зажим | 1 |
| 30 | J921840 | Болт | 2 |
| 31 | A590118 | Плоская шайба | 2 |
| 39 | J257218 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
