Топливные трубопроводы (отопитель) — HITACHI EX1200-6

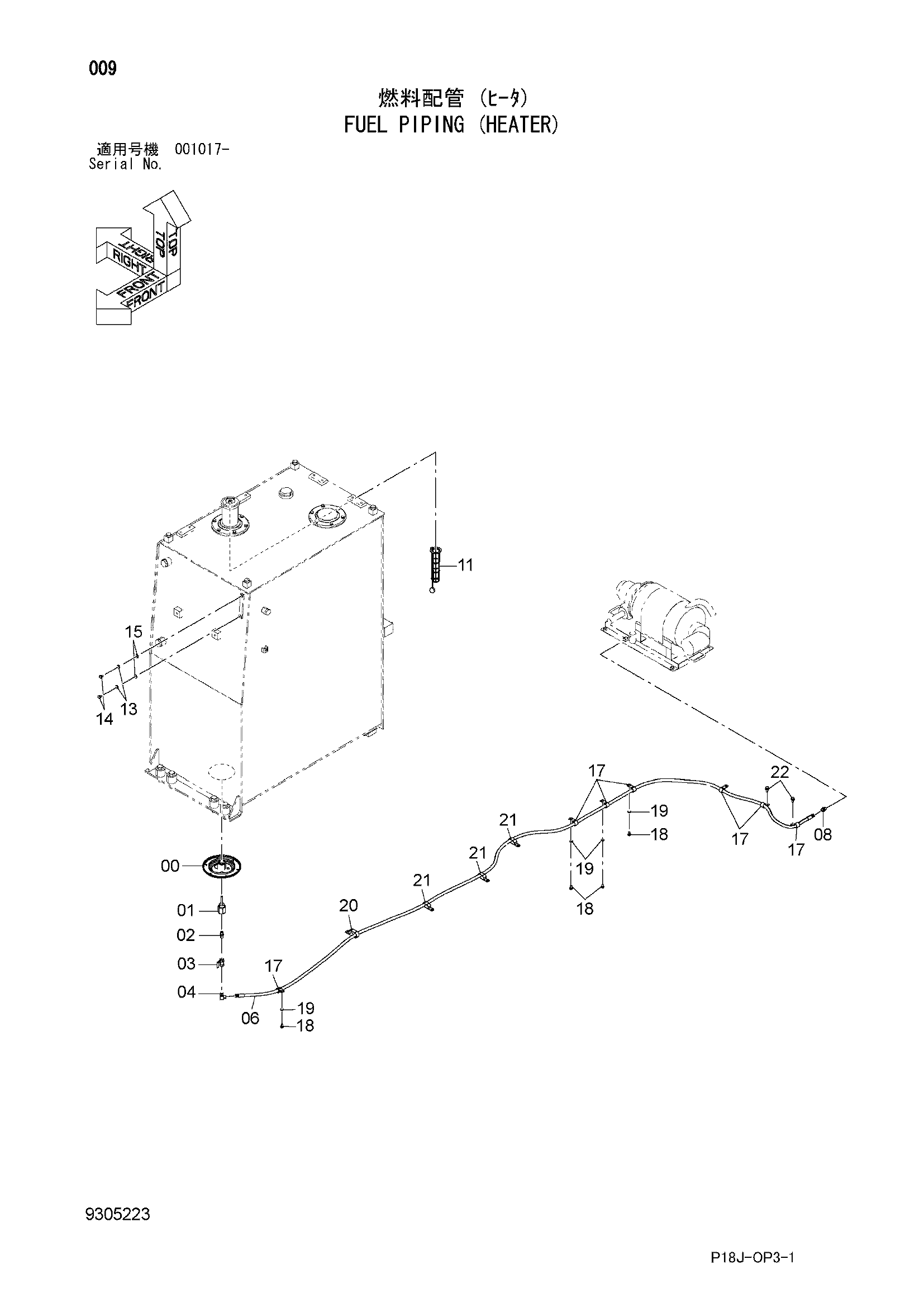

Заводская схема «Топливные трубопроводы (отопитель)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109876 | Крышка | 1 |
| 01 | 9768099 | Трубка | 1 |
| 02 | 94-1702 | Адаптер | 1 |
| 03 | 4209782 | Шаровой клапан | 1 |
| 04 | 94-1402 | Угловой штуцер | 1 |
| 06 | 4671945 | Топливный шланг | 1 |
| 08 | 94-1302 | Адаптер | 1 |
| 11 | 4353560 | Сетчатый фильтр | 1 |
| 11A | 4372619 | Сетчатый фильтр | 1 |
| 11B | 4372620 | Поплавок | 1 |
| 13 | A590110 | Плоская шайба | 2 |
| 14 | J901016 | Болт | 2 |
| 15 | 449558 | Уплотнительная шайба | 2 |
| 17 | 4190263 | Зажим | 7 |
| 18 | J901020 | Болт | 4 |
| 19 | A590910 | Пружинная шайба | 4 |
| 20 | 4470169 | Зажим | 1 |
| 21 | 4192034 | Зажим | 3 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
