Гидролинии хода крышка (боковой) — HITACHI EX1200-6

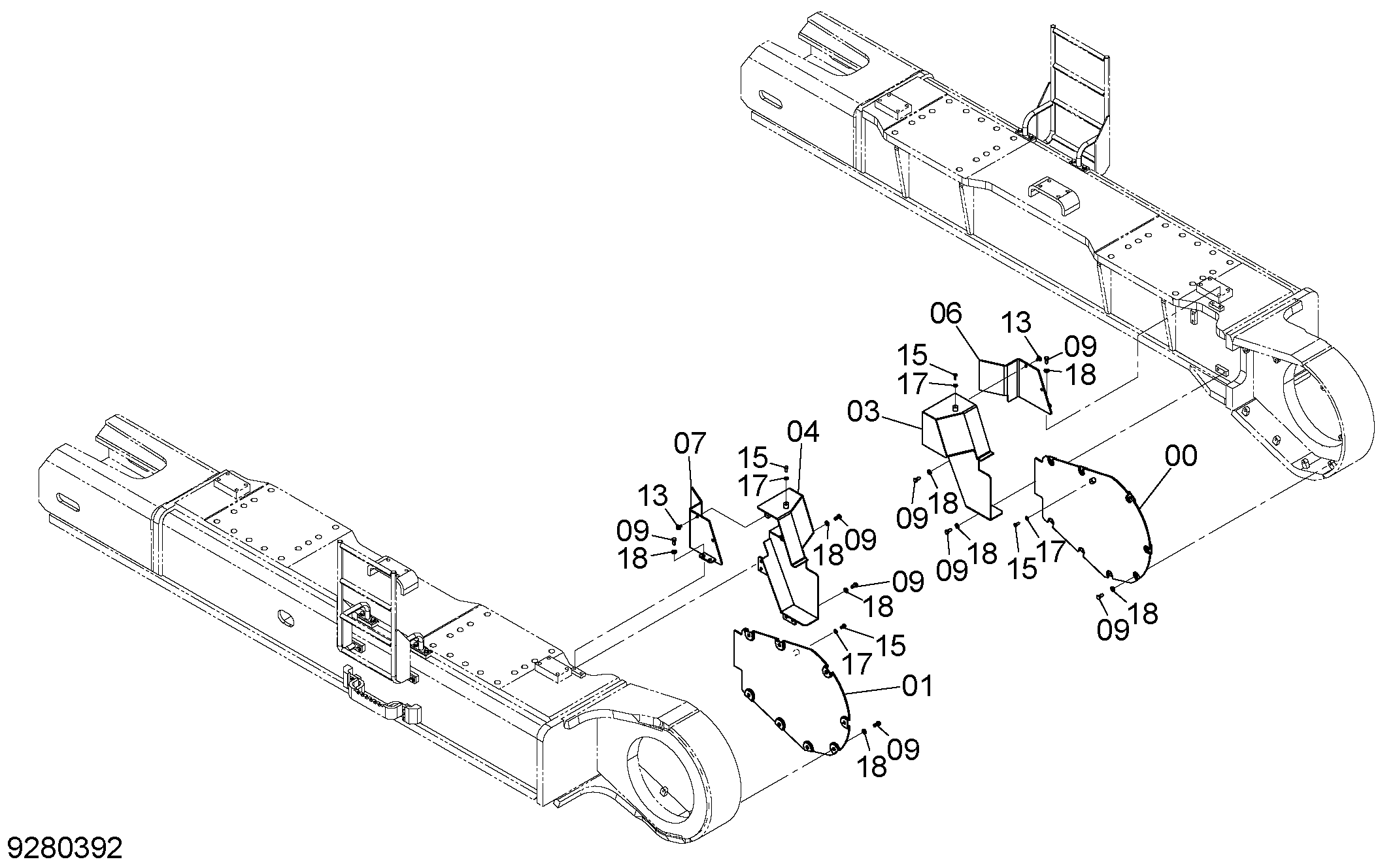

Заводская схема «Гидролинии хода крышка (боковой)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053249 | Крышка | 1 |
| 01 | 7053248 | Крышка | 1 |
| 03 | 7053250 | Крышка | 1 |
| 03 | 7059399 | Крышка | 1 |
| 04 | 7053251 | Крышка | 1 |
| 04 | 7059400 | Крышка | 1 |
| 06 | 8110280 | Крышка | 1 |
| 06 | 8121289 | Крышка | 1 |
| 07 | 8110279 | Крышка | 1 |
| 07 | 8121290 | Крышка | 1 |
| 09 | J901635 | Болт | 28 |
| 13 | J281230 | Болт с шайбой | 4 |
| 13A | J901230 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 15 | J901230 | Болт | 4 |
| 17 | J222012 | Шайба | 4 |
| 18 | J222016 | Шайба | 28 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
