Погрузчик гидролинии рабочего оборудования (1) — HITACHI EX1200-6

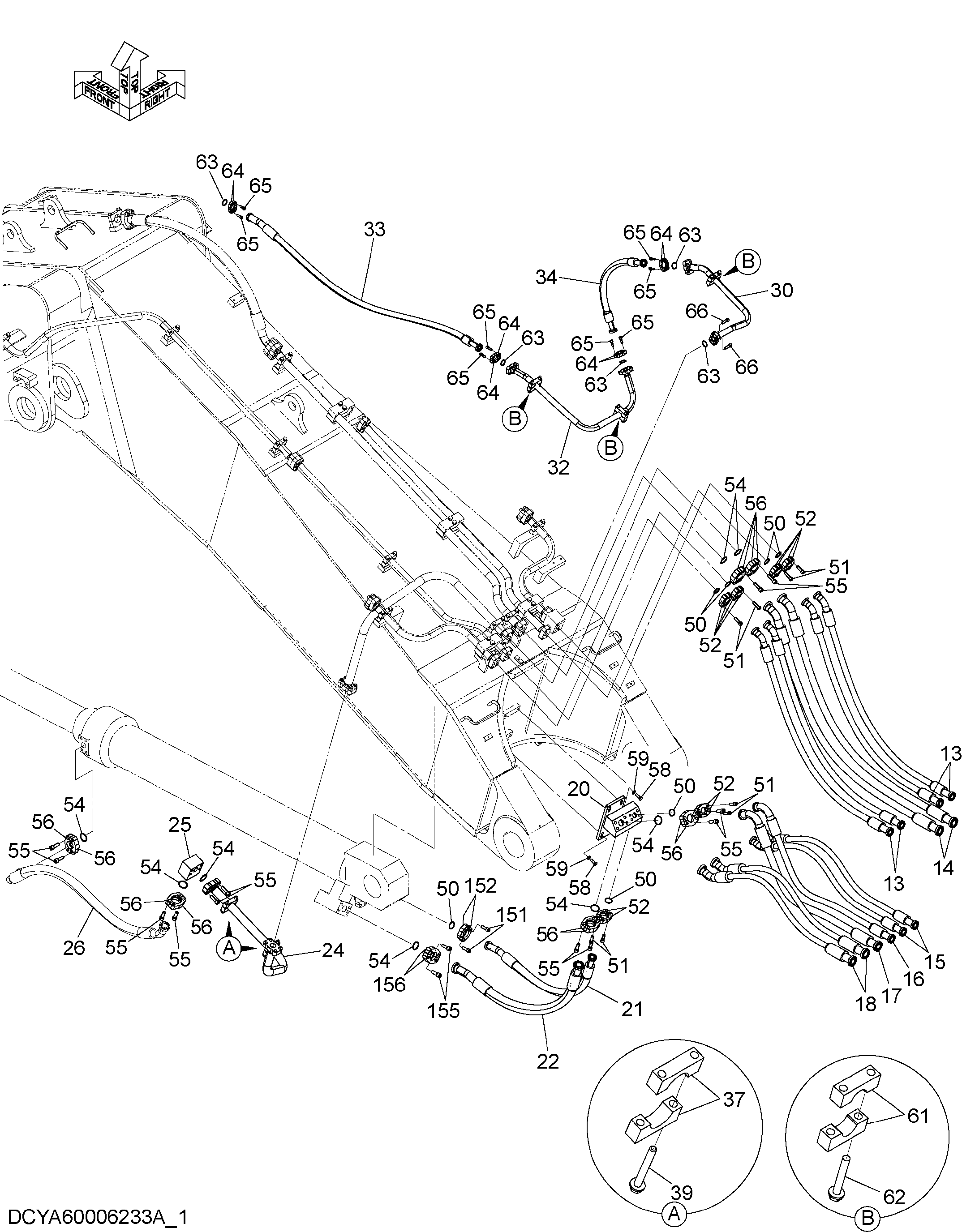

Заводская схема «Погрузчик гидролинии рабочего оборудования (1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 4722555 | Шланг | 4 |
| 14 | YA00007661 | Шланг | 2 |
| 15 | YA00007660 | Шланг | 2 |
| 16 | 4675488 | Шланг | 1 |
| 17 | YA00007663 | Шланг | 1 |
| 18 | YA00007662 | Шланг | 2 |
| 20 | YA40005098 | Блок | 1 |
| 21 | YA00007657 | Шланг | 1 |
| 22 | YA00007656 | Шланг | 1 |
| 24 | YA40004871 | Трубка | 1 |
| 25 | 4633505 | Блок | 1 |
| 26 | YA00007658 | Шланг | 1 |
| 30 | YA40004948 | Трубка | 1 |
| 32 | YA40004870 | Трубка | 1 |
| 33 | 4454700 | Шланг | 1 |
| 34 | YA00012112 | Шланг | 1 |
| 37 | 4342723 | Хомут трубки | 4 |
| 39 | J271200 | Болт с шайбой | 4 |
| 39A | J901200 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 50 | 4508805 | Уплотнительное кольцо | 7 |
| 51 | M341445 | Болт с внутренним шестигранником | 24 |
| 52 | 4089703 | Разъёмный фланец | 12 |
| 54 | 4510169 | Уплотнительное кольцо | 8 |
| 55 | M341650 | Болт с внутренним шестигранником | 28 |
| 56 | 4075854 | Разъёмный фланец | 12 |
| 58 | J901235 | Болт | 4 |
| 59 | 4086891 | Шайба | 4 |
| 61 | 4334363 | Хомут трубки | 6 |
| 62 | J271285 | Болт с шайбой | 6 |
| 62A | J901285 | Болт | 1 |
| 62B | J222012 | Шайба | 1 |
| 63 | 966993 | Уплотнительное кольцо | 5 |
| 64 | 962453 | Разъёмный фланец | 8 |
| 65 | M341030 | Болт с внутренним шестигранником | 16 |
| 66 | M341240 | Болт с внутренним шестигранником | 4 |
| 151 | M341445 | Болт с внутренним шестигранником | 4 |
| 152 | 4089703 | Разъёмный фланец | 2 |
| 155 | M341650 | Болт с внутренним шестигранником | 4 |
| 156 | 4075854 | Разъёмный фланец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
