Марине звуковой сигнал — HITACHI EX1200-6

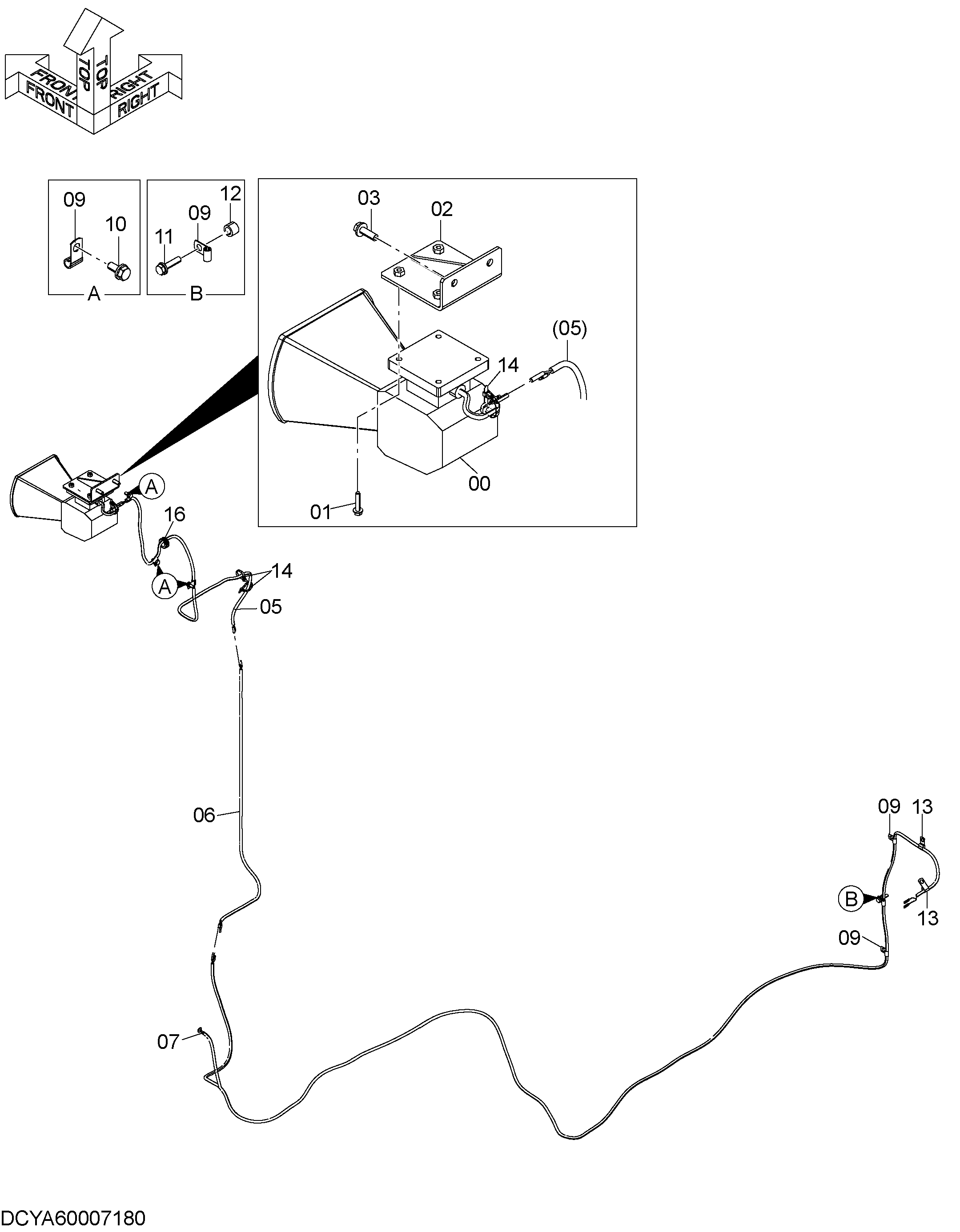

Заводская схема «Марине звуковой сигнал» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4370711 | Звуковой сигнал | 1 |
| 01 | J260840 | Болт с шайбой | 4 |
| 01A | J900840 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | YA40006856 | Кронштейн | 1 |
| 03 | J271240 | Болт с шайбой | 2 |
| 03A | J901240 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | YA00010087 | Жгут проводов | 1 |
| 06 | YA00010088 | Жгут проводов | 1 |
| 07 | YA00010089 | Жгут проводов | 1 |
| 09 | 4190261 | Зажим | 6 |
| 10 | J271025 | Болт с шайбой | 3 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J271045 | Болт с шайбой | 1 |
| 11A | J901045 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4322539 | Проставка | 1 |
| 13 | 4192018 | Зажим | 2 |
| 14 | 4055312 | Ленточный зажим | 3 |
| 16 | 4186003 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
