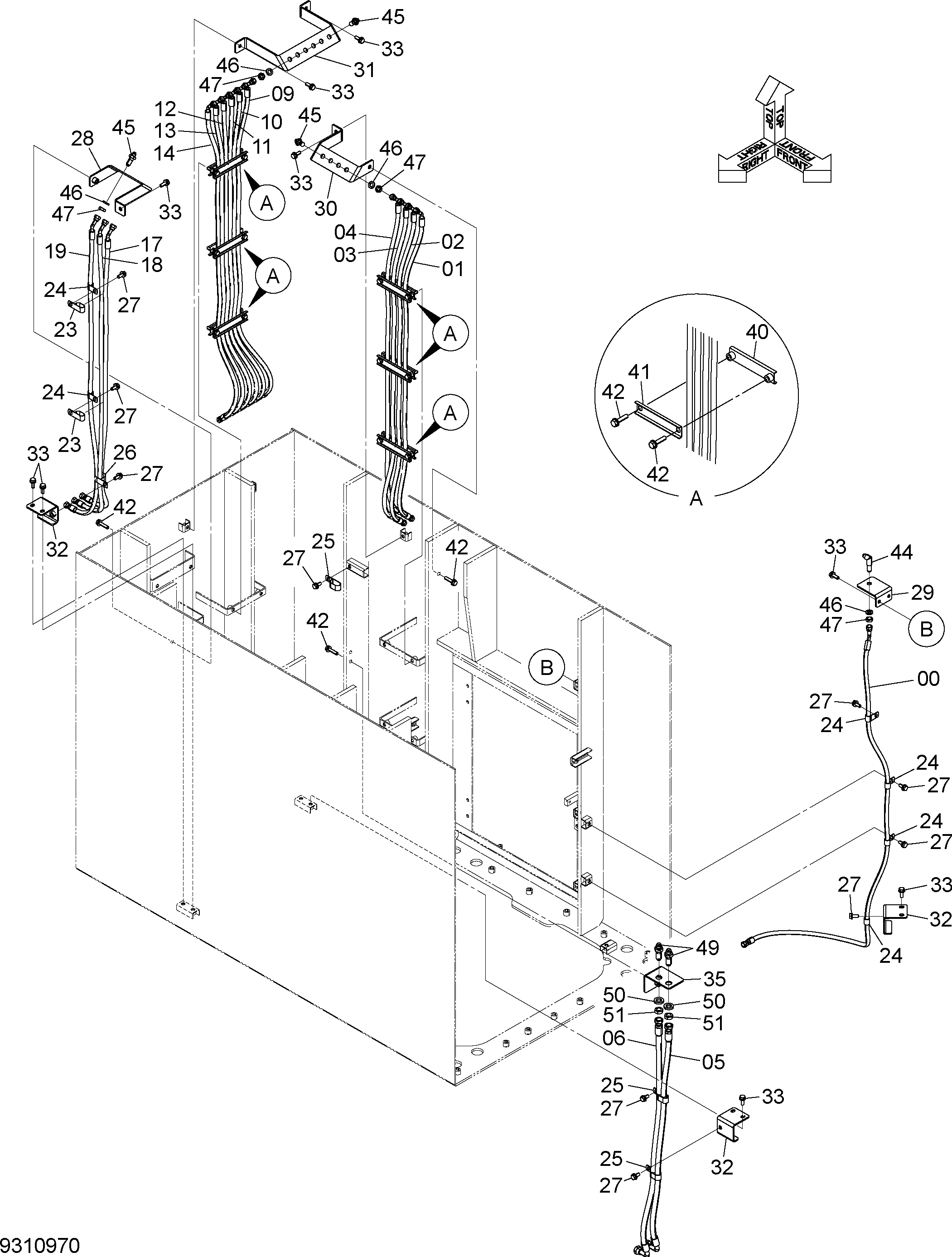

Высокая кабина детали (1400mm) (2) — HITACHI EX1200-6
Заводская схема «Высокая кабина детали (1400mm) (2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9310970 | Пилот-пипинг(1400) | 1 | |
| 00 | 4710132 | Шланг | 1 |
| 01 | 4710133 | Шланг | 1 |
| 02 | 4710134 | Шланг | 1 |
| 03 | 4710135 | Шланг | 1 |
| 04 | 4710136 | Шланг | 1 |
| 05 | 4690535 | Шланг | 1 |
| 06 | 4690536 | Шланг | 1 |
| 09 | 4710137 | Шланг | 1 |
| 10 | 4710138 | Шланг | 1 |
| 11 | 4710139 | Шланг | 1 |
| 12 | 4710140 | Шланг | 1 |
| 13 | 4710141 | Шланг | 1 |
| 14 | 4710142 | Шланг | 1 |
| 17 | 4710143 | Шланг | 1 |
| 18 | 4710144 | Шланг | 1 |
| 19 | 4710145 | Шланг | 1 |
| 23 | 4190282 | Зажим | 2 |
| 24 | 4190253 | Зажим | 6 |
| 25 | 4190266 | Зажим | 3 |
| 26 | 4190264 | Зажим | 1 |
| 27 | J271025 | Болт с шайбой | 10 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 8120590 | Панель тоукх | 1 |
| 29 | 4690516 | Панель тоукх | 1 |
| 30 | 8115222 | Панель тоукх | 1 |
| 31 | 3114485 | Панель тоукх | 1 |
| 32 | 8115221 | Кронштейн | 3 |
| 33 | J271030 | Болт с шайбой | 12 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 8115224 | Панель тоукх | 1 |
| 40 | 8115223 | Кронштейн | 6 |
| 41 | 4412666 | Хомут шланга | 6 |
| 42 | J271045 | Болт с шайбой | 16 |
| 42A | J901045 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | 4285863 | Угловой штуцер | 1 |
| 45 | 4202532 | Адаптер | 13 |
| 46 | A590914 | Пружинная шайба | 14 |
| 47 | 4202531 | Гайка | 14 |
| 49 | 4315207 | Адаптер | 2 |
| 50 | A590920 | Пружинная шайба | 2 |
| 51 | 4316589 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
