Крыло (2) — HITACHI EX1200-6

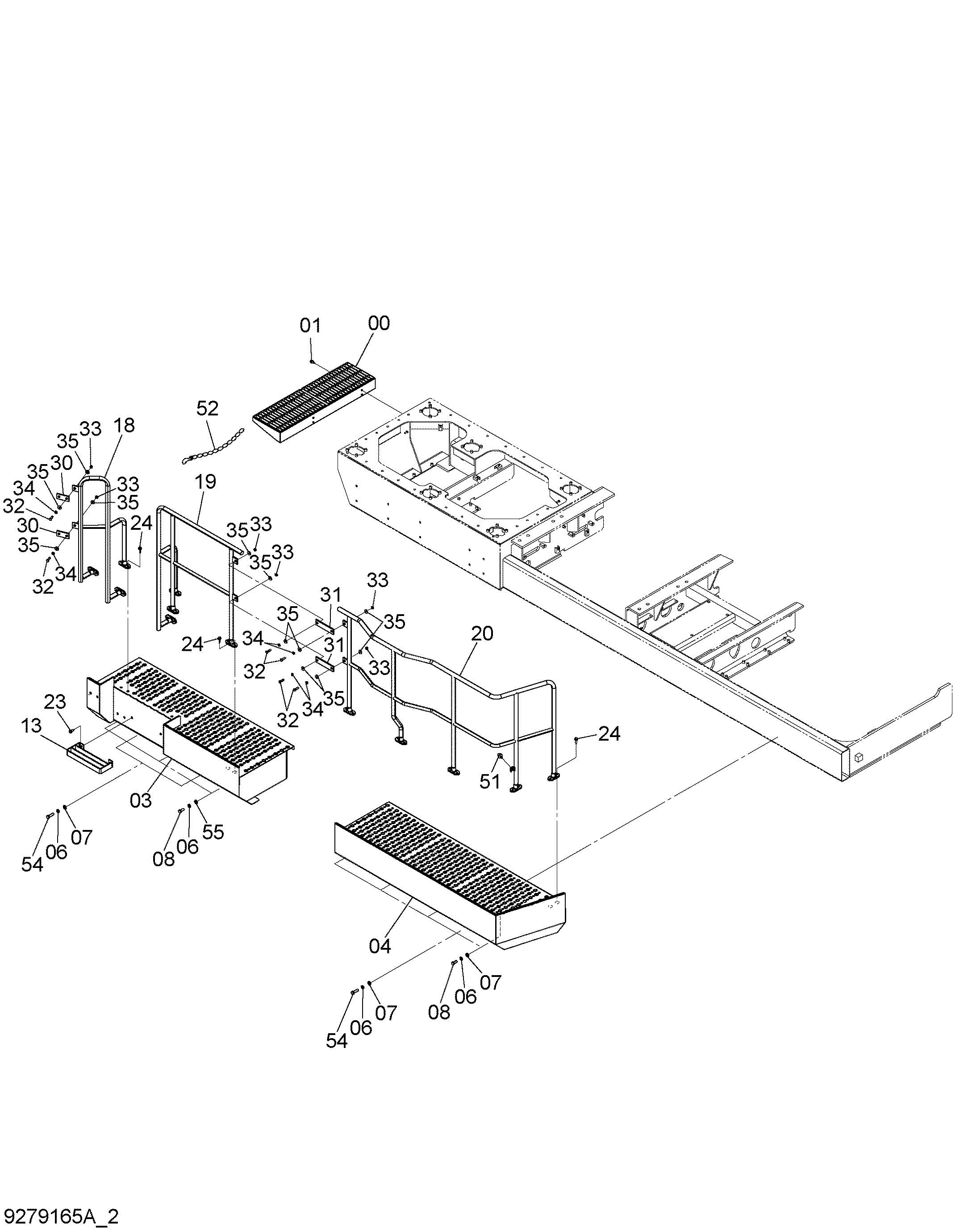

Заводская схема «Крыло (2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053107 | Ступень | 1 |
| 01 | J271230 | Болт с шайбой | 4 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 5011785 | Крыло | 1 |
| 04 | 5009095 | Крыло | 1 |
| 06 | A590916 | Пружинная шайба | 18 |
| 07 | 4114405 | Шайба | 18 |
| 07 | 4114405 | Шайба | 12 |
| 08 | J921640 | Болт | 14 |
| 13 | 8083483 | Ступень | 1 |
| 18 | 8110707 | Поручень | 1 |
| 19 | 7053479 | Поручень | 1 |
| 20 | 7053469 | Поручень | 1 |
| 23 | J271235 | Болт с шайбой | 2 |
| 23A | J901235 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | J271245 | Болт с шайбой | 24 |
| 24A | J901245 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 30 | 4456106 | Пластина | 2 |
| 31 | 4609164 | Пластина | 2 |
| 32 | J901240 | Болт | 8 |
| 33 | J950012 | Гайка | 8 |
| 34 | A590912 | Пружинная шайба | 8 |
| 35 | 449490 | Плоская шайба | 16 |
| 51 | 4204586 | Ограничитель | 1 |
| 52 | 4401490 | Цепь | 1 |
| 54 | J921630 | Болт | 4 |
| 55 | 4087197 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
