Ковш — HITACHI EX1200-6

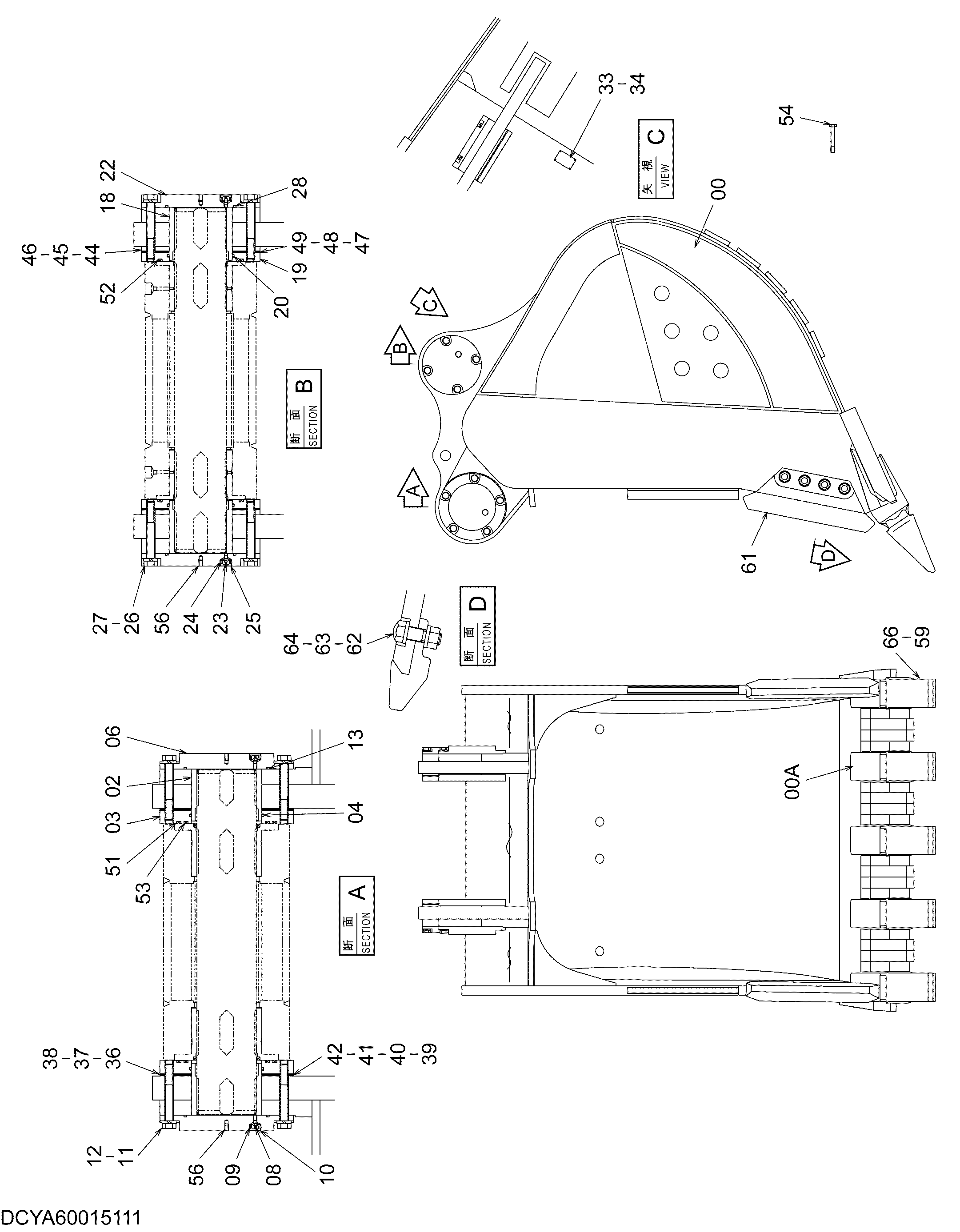

Заводская схема «Ковш» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	YA00018882	Ковш	1
00A	4423674	Адаптер зуба	5
02	4378424	Втулка	2
03	3083330	Проставка	2
04	A810190	Уплотнительное кольцо	2
06	3083329	Крышка	2
08	J75481	Пресс-маслёнка	2
09	4130686	Втулка	2
10	4105912	Колпачок	2
11	J932211	Болт	10
12	A590922	Пружинная шайба	10
13	A810220	Уплотнительное кольцо	2
18	4378425	Втулка	2
19	3076868	Проставка	2
20	A810170	Уплотнительное кольцо	2
22	3076791	Крышка	2
23	J75481	Пресс-маслёнка	2
24	4130686	Втулка	2
25	4105912	Колпачок	2
26	J932211	Болт	8
27	A590922	Пружинная шайба	8
28	A810200	Уплотнительное кольцо	2
34	M492564	Приводной винт	4
36	4384831	Регулировочная шайба	4
37	4389758	Регулировочная шайба	4
38	4389759	Регулировочная шайба	4
39	4389760	Регулировочная шайба	4
40	4389761	Регулировочная шайба	4
41	4389764	Регулировочная шайба	4
42	4389765	Регулировочная шайба	4
44	4384830	Регулировочная шайба	4
45	4389768	Регулировочная шайба	4
46	4389769	Регулировочная шайба	4
47	4389770	Регулировочная шайба	4
48	4389771	Регулировочная шайба	4
49	4389772	Регулировочная шайба	4
51	4403330	Пылезащитное уплотнение	2
52	4378419	Пылезащитное уплотнение	2
53	4378419	Пылезащитное уплотнение	2
54	J912208	Болт	8
56	494465	Колпачок	4
59	4397063	Стопорный палец	5
61	4268986	Схроуд боковой	2
62	4275192	Болт башмак	8
63	4167193	Гайка	8
64	4083438	Шайба	16
66	4456145	Коронка зуба	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
