Механизм поворота — HITACHI EX1200-6

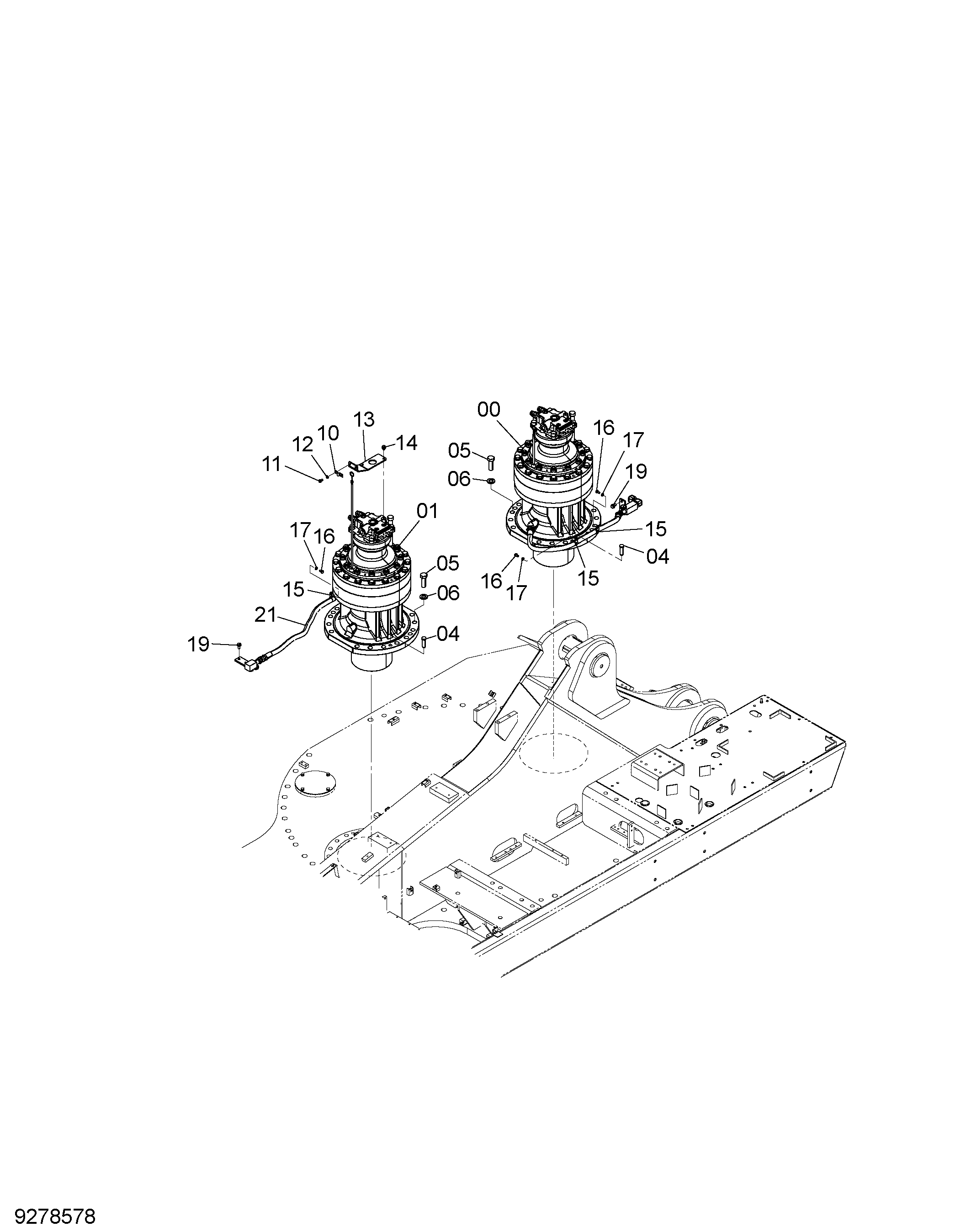

Заводская схема «Механизм поворота» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9258263 замена: 9301482 | Механизм поворота (передний) | 1 |
| 00 | 9301482 | Механизм поворота (передний) | 1 |
| 01 | 9258323 замена: 9301483 | Механизм поворота (задний) | 1 |
| 01 | 9301483 | Механизм поворота (задний) | 1 |
| 04 | 4268229 | Установочный штифт | 4 |
| 05 | J932780 | Болт | 32 |
| 06 | 4085857 | Шайба | 32 |
| 10 | 4000901 | Хомут трубки | 1 |
| 11 | J901020 | Болт | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | 4670584 | Кронштейн | 1 |
| 14 | J271220 | Болт с шайбой | 2 |
| 14A | J901220 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4192035 | Зажим | 3 |
| 16 | J901020 | Болт | 3 |
| 17 | A590910 | Пружинная шайба | 3 |
| 19 | J271230 | Болт с шайбой | 4 |
| 19A | J901230 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 4044420 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
