Глушитель — HITACHI EX1200-6

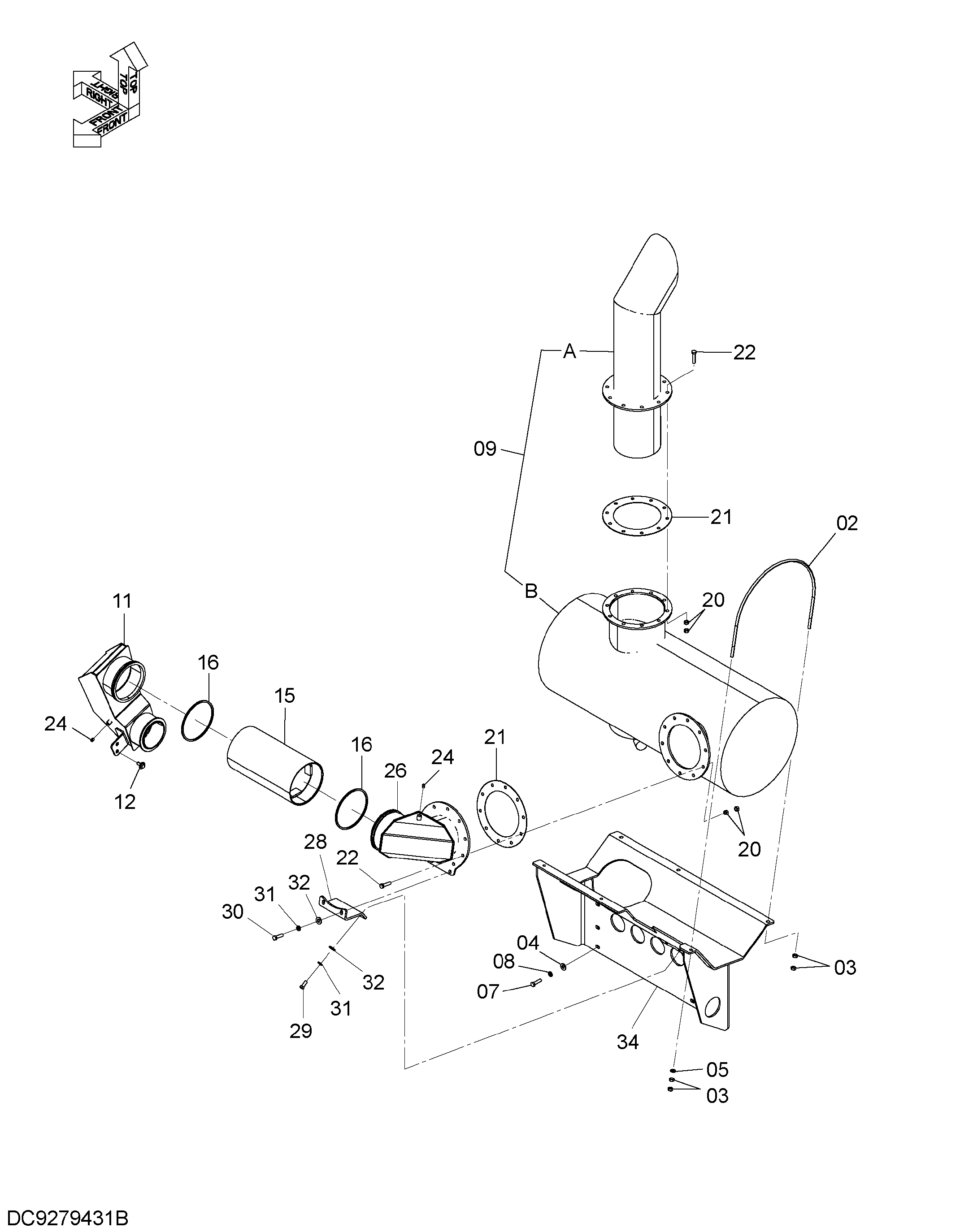

Заводская схема «Глушитель» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4488005 | U-образный болт | 3 |
| 03 | M520012 | Гайка | 12 |
| 04 | 4249324 | Шайба | 9 |
| 05 | A590112 | Плоская шайба | 3 |
| 07 | J901245 | Болт | 9 |
| 08 | A590912 | Пружинная шайба | 9 |
| 09 | 4672248 | Глушитель | 1 |
| 09A | YA00011940 | Еджктер | 1 |
| 09B | YA00011941 | Глушитель | 1 |
| 11 | 7053072 | Воздуховод | 1 |
| 12 | J281230 | Болт с шайбой | 2 |
| 12A | J901230 | Болт | 1 |
| 12B | 4249324 | Шайба | 1 |
| 15 | 8091306 | Трубка | 1 |
| 16 | 4266633 | Уплотнительное кольцо | 2 |
| 20 | M520012 | Гайка | 40 |
| 21 | 4605479 | Прокладка | 2 |
| 22 | J901250 | Болт | 20 |
| 24 | 94-2021 | Пробка | 2 |
| 26 | 7057223 | Воздуховод | 1 |
| 28 | 3116780 | Кронштейн | 1 |
| 29 | J901230 | Болт | 2 |
| 30 | J901245 | Болт | 2 |
| 31 | A590912 | Пружинная шайба | 4 |
| 32 | 4249324 | Шайба | 4 |
| 34 | 6025690 замена: 6028313 | Кронштейн | 1 |
| 34 | 6028313 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
