Лов-каб детали — HITACHI EX1200-6

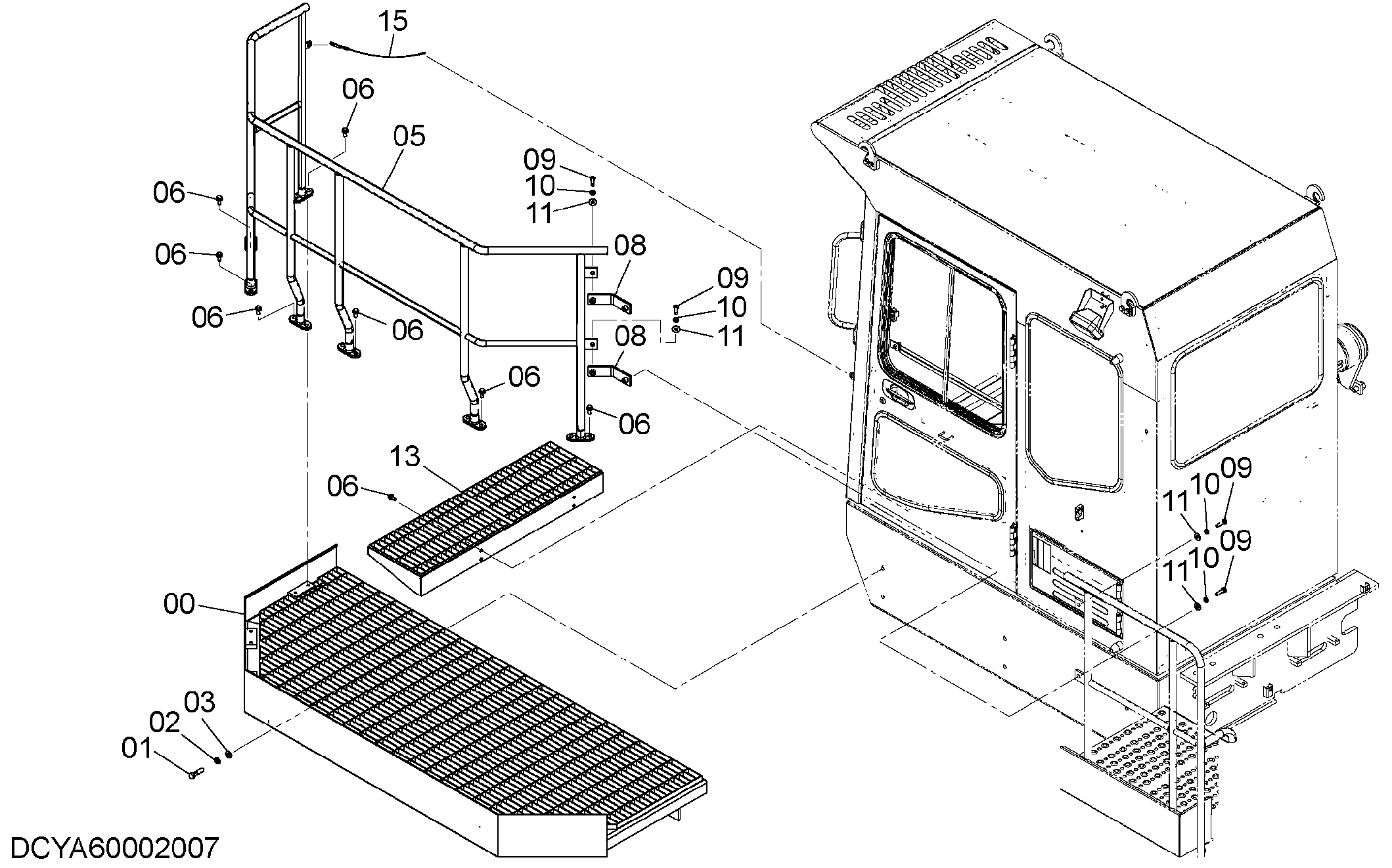

Заводская схема «Лов-каб детали» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40002039 | Крыло | 1 |
| 01 | J921660 | Болт | 6 |
| 02 | A590916 | Пружинная шайба | 6 |
| 03 | 4114405 | Шайба | 6 |
| 05 | YA40002312 | Поручень | 1 |
| 06 | J271230 | Болт с шайбой | 18 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | YA40002345 | Кронштейн | 2 |
| 09 | J901245 | Болт | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | 449490 | Плоская шайба | 4 |
| 13 | YA40002026 | Ступень | 1 |
| 15 | 4401490 | Цепь | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
