Механизм поворота (передний) — HITACHI EX1200-6

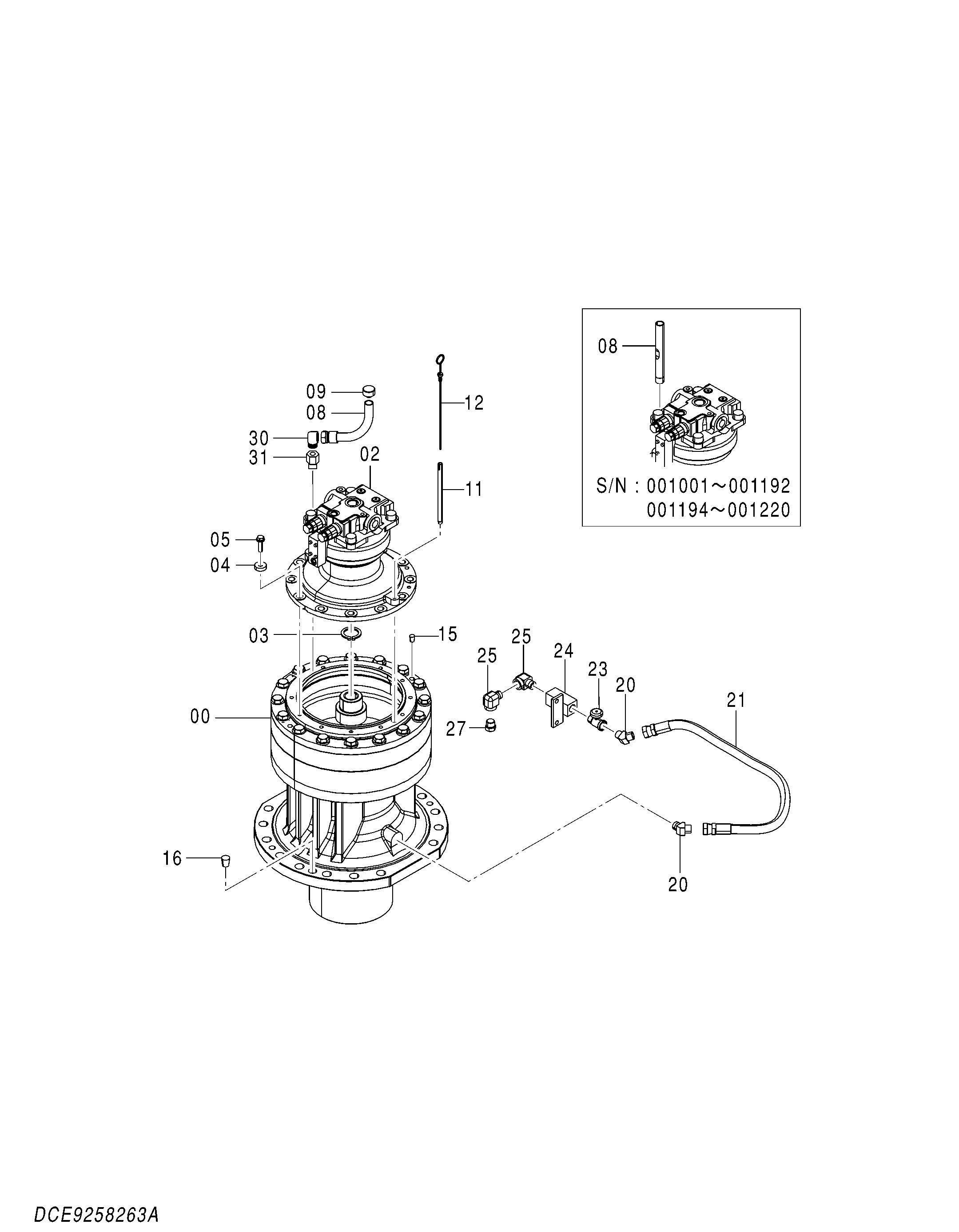

Заводская схема «Механизм поворота (передний)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9258263 замена: 9301482 | Механизм поворота (передний) | 1 | |
| (9301482) | Механизм поворота (передний) | 1 | |
| 00 | 9263507 | Трансмиссия (поворот) | 1 |
| 02 | 4668923 | Гидромотор (поворот) | 1 |
| 03 | 959499 | Стопорное кольцо | 1 |
| 04 | 4239862 | Проставка | 12 |
| 05 | 4609019 | Болт с шайбой | 12 |
| 08 | 4388529 замена: YA40001312 | Трубка | 1 |
| 08 | YA40001312 | Трубка | 1 |
| 09 | 4343365 | Колпачок | 1 |
| 11 | 4228687 | Трубка | 1 |
| 12 | 3074225 | Указатель уровня | 1 |
| 15 | 428028 | Пробка | 2 |
| 16 | 425175 | Пробка | 2 |
| 20 | 94-1504 | Угловой штуцер | 2 |
| 21 | 4157679 | Шланг | 1 |
| 23 | 4193832 | Шаровой клапан | 1 |
| 24 | 8061530 | Коллектор | 1 |
| 25 | 94-0633 | Угловой штуцер | 2 |
| 27 | 4187322 | Пробка | 1 |
| 30 | 4065118 | Угловой штуцер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4140628 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
