Кондиционер (1400mm) — HITACHI EX1200-6

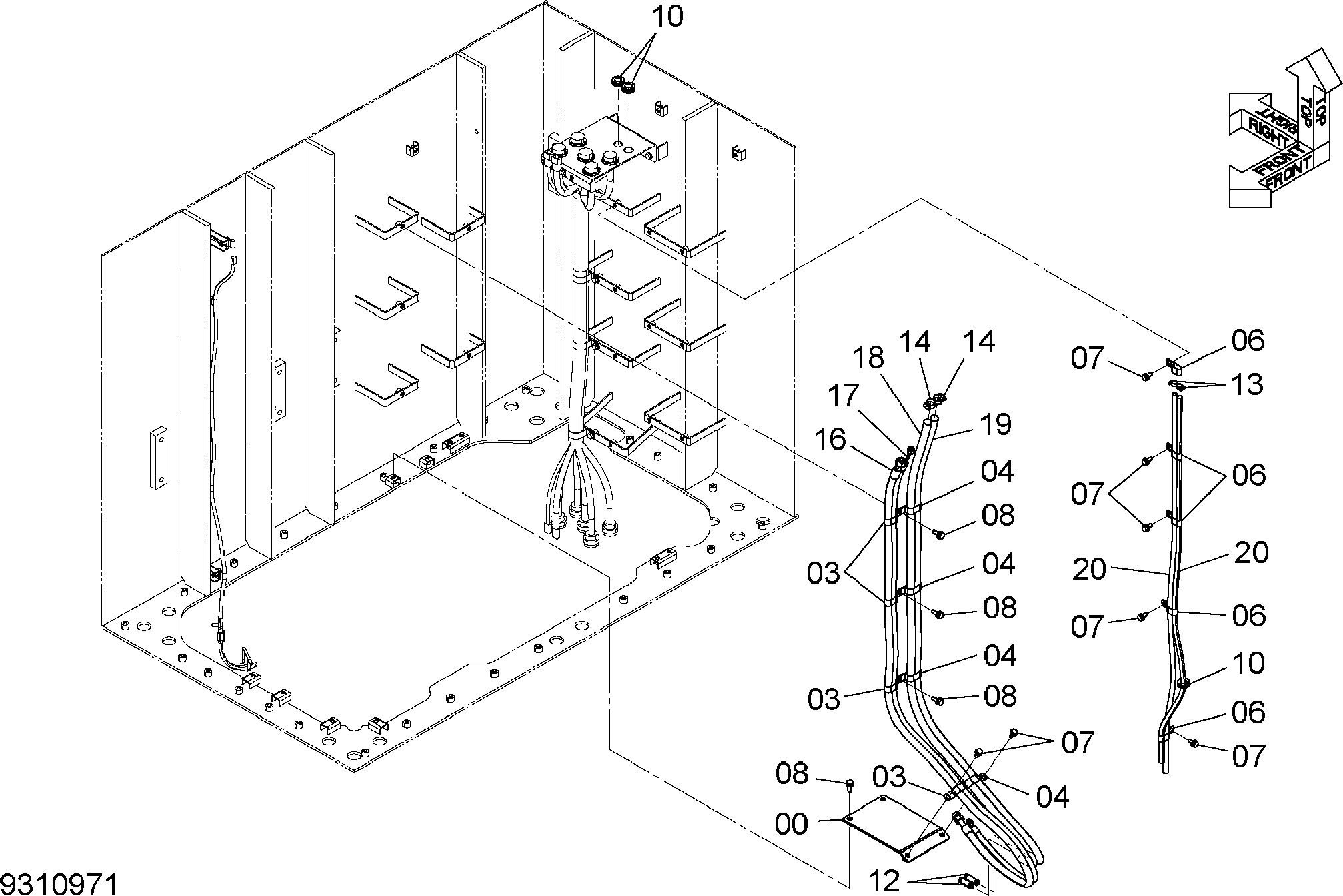

Заводская схема «Кондиционер (1400mm)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9310971 | Кондиционер (1400) | 1 | |
| 00 | 8115226 | Кронштейн | 1 |
| 03 | 4190266 | Зажим | 4 |
| 04 | 4192034 | Зажим | 4 |
| 06 | 4190282 | Зажим | 5 |
| 07 | J271025 | Болт с шайбой | 7 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J271030 | Болт с шайбой | 5 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4208985 | Резиновая втулка | 3 |
| 12 | 4347396 | Соединение трубка | 2 |
| 13 | 4235205 | Хомут шланга | 2 |
| 14 | 4514699 | Хомут шланга | 2 |
| 16 | 4690547 | Шланг радиатора | 1 |
| 17 | 4690546 | Шланг радиатора | 1 |
| 18 | 4690549 | Водяной шланг | 1 |
| 19 | 4690548 | Водяной шланг | 1 |
| 20 | 4617224 | Шланг | 2 |
