Автоматическая смазка система (основной) — HITACHI EX1200-6

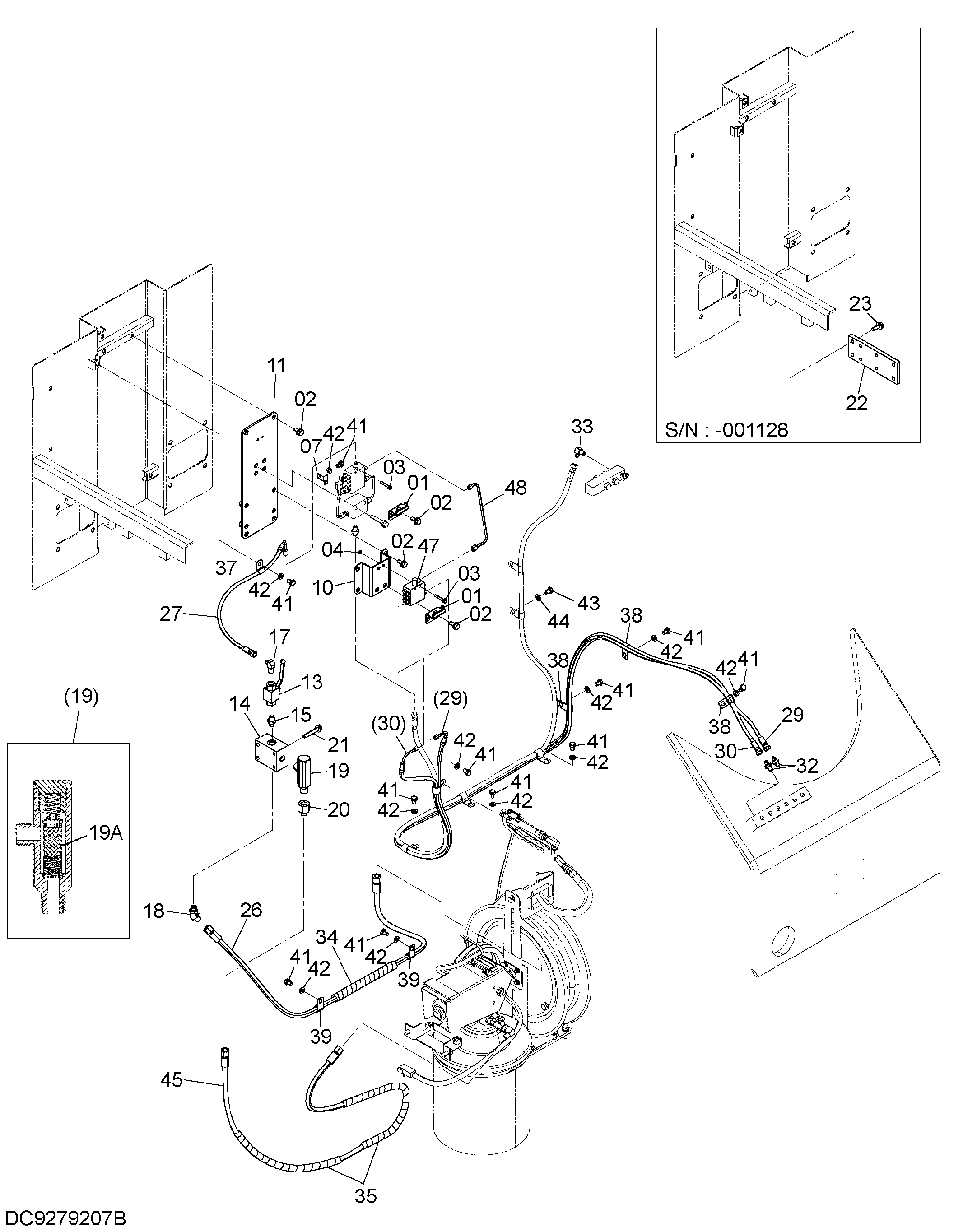

Заводская схема «Автоматическая смазка система (основной)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4361320 | Хомут | 2 |
| 02 | J271025 | Болт с шайбой | 12 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J260640 | Болт с шайбой | 4 |
| 03A | J900640 | Болт | 1 |
| 03B | A590106 | Плоская шайба | 1 |
| 04 | M500605 | Гайка | 2 |
| 07 | 4336875 | Кронштейн | 1 |
| 10 | 9768264 | Кронштейн | 1 |
| 11 | 9768259 | Панель | 1 |
| 13 | 4622779 | Запорный клапан | 1 |
| 14 | 3085636 | Коллектор | 1 |
| 15 | 4229648 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4182734 | Угловой штуцер | 1 |
| 18 | 4095133 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4415384 | Фильтр | 1 |
| 19A | 4415385 | Фильтр | 1 |
| 20 | 4415397 | Адаптер | 1 |
| 21 | J271065 | Болт с шайбой | 4 |
| 21A | J901065 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 21 | J271080 | Болт с шайбой | 4 |
| 21A | J901080 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4440134 | Пластина | 1 |
| 23 | J271030 | Болт с шайбой | 4 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | 4159510 | Шланг | 1 |
| 27 | 4610786 | Пластиковый шланг | 1 |
| 29 | 4683250 | Пластиковый шланг | 1 |
| 30 | 4683251 | Пластиковый шланг | 1 |
| 32 | 4154651 | Адаптер | 2 |
| 33 | 4154656 | Угловой штуцер | 1 |
| 34 | 4449646 | Защитный кожух | 1 |
| 35 | 4327293 | Защитный кожух | 2 |
| 37 | 4190261 | Зажим | 1 |
| 38 | 4192018 | Зажим | 3 |
| 39 | 4190273 | Зажим | 2 |
| 41 | J901016 | Болт | 11 |
| 42 | A590910 | Пружинная шайба | 11 |
| 43 | J901016 | Болт | 1 |
| 44 | A590910 | Пружинная шайба | 1 |
| 45 | 4157998 | Шланг | 1 |
| 47 | 4606389 | Клапан | 1 |
| 48 | 4672145 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
