Нижняя защита — HITACHI EX1200-6

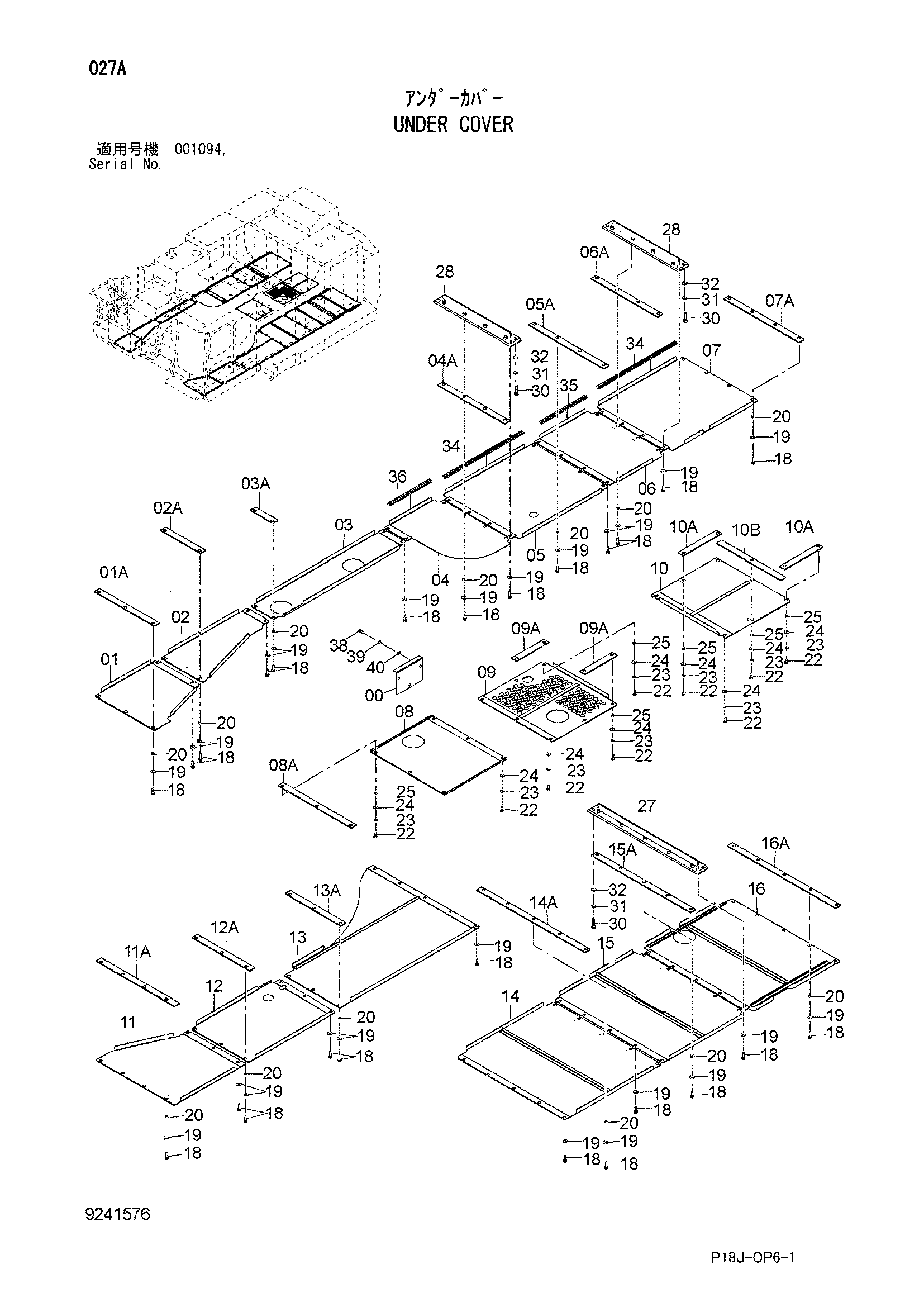

Заводская схема «Нижняя защита» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4442074 | Крышка | 1 |
| 01 | 8121726 | Крышка нижний | 1 |
| 01A | 4713767 | Резиновая прокладка | 1 |
| 02 | 8121499 | Крышка нижний | 1 |
| 02A | 4713851 | Резиновая прокладка | 1 |
| 03 | 8121500 | Крышка нижний | 1 |
| 03A | 4713852 | Резиновая прокладка | 1 |
| 04 | 8121722 | Крышка нижний | 1 |
| 04A | 4713766 | Резиновая прокладка | 1 |
| 05 | 7058585 | Крышка нижний | 1 |
| 05A | 4713848 | Резиновая прокладка | 1 |
| 06 | 8121720 | Крышка нижний | 1 |
| 06A | 4713766 | Резиновая прокладка | 1 |
| 07 | 7058587 | Крышка нижний | 1 |
| 07A | 4713848 | Резиновая прокладка | 1 |
| 08 | 8121501 | Крышка нижний | 1 |
| 08A | 4713853 | Резиновая прокладка | 1 |
| 09 | 8121354 | Крышка нижний | 1 |
| 09A | 4713763 | Резиновая прокладка | 2 |
| 10 | 8121361 | Крышка нижний | 1 |
| 10A | 4713764 | Резиновая прокладка | 2 |
| 10B | 4713765 | Резиновая прокладка | 1 |
| 11 | 7058588 | Крышка нижний | 1 |
| 11A | 4713849 | Резиновая прокладка | 1 |
| 12 | 7058589 | Крышка нижний | 1 |
| 12A | 4713850 | Резиновая прокладка | 1 |
| 13 | 7058519 | Крышка нижний | 1 |
| 13A | 4713760 | Резиновая прокладка | 1 |
| 14 | 7058522 | Крышка нижний | 1 |
| 14A | 4713762 | Резиновая прокладка | 1 |
| 15 | 7058520 | Крышка нижний | 1 |
| 15A | 4713761 | Резиновая прокладка | 1 |
| 16 | 7058521 | Крышка нижний | 1 |
| 16A | 4713762 | Резиновая прокладка | 1 |
| 18 | 4609019 | Болт с шайбой | 94 |
| 19 | 4249324 | Шайба | 94 |
| 20 | 4477931 | Проставка | 48 |
| 22 | J901230 | Болт | 20 |
| 23 | A590912 | Пружинная шайба | 20 |
| 24 | 449490 | Плоская шайба | 20 |
| 25 | 4477931 | Проставка | 12 |
| 27 | 8110716 | Кронштейн | 1 |
| 28 | 8109399 | Кронштейн | 2 |
| 30 | J901660 | Болт | 12 |
| 31 | A590916 | Пружинная шайба | 12 |
| 32 | 4114405 | Шайба | 12 |
| 34 | 4414662 | Резиновая прокладка | 2 |
| 35 | 4674734 | Резиновая прокладка | 1 |
| 36 | 4674355 | Резиновая прокладка | 1 |
| 38 | J901225 | Болт | 3 |
| 39 | A590912 | Пружинная шайба | 3 |
| 40 | A590112 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
