Основные гидролинии (4) — HITACHI EX1200-6

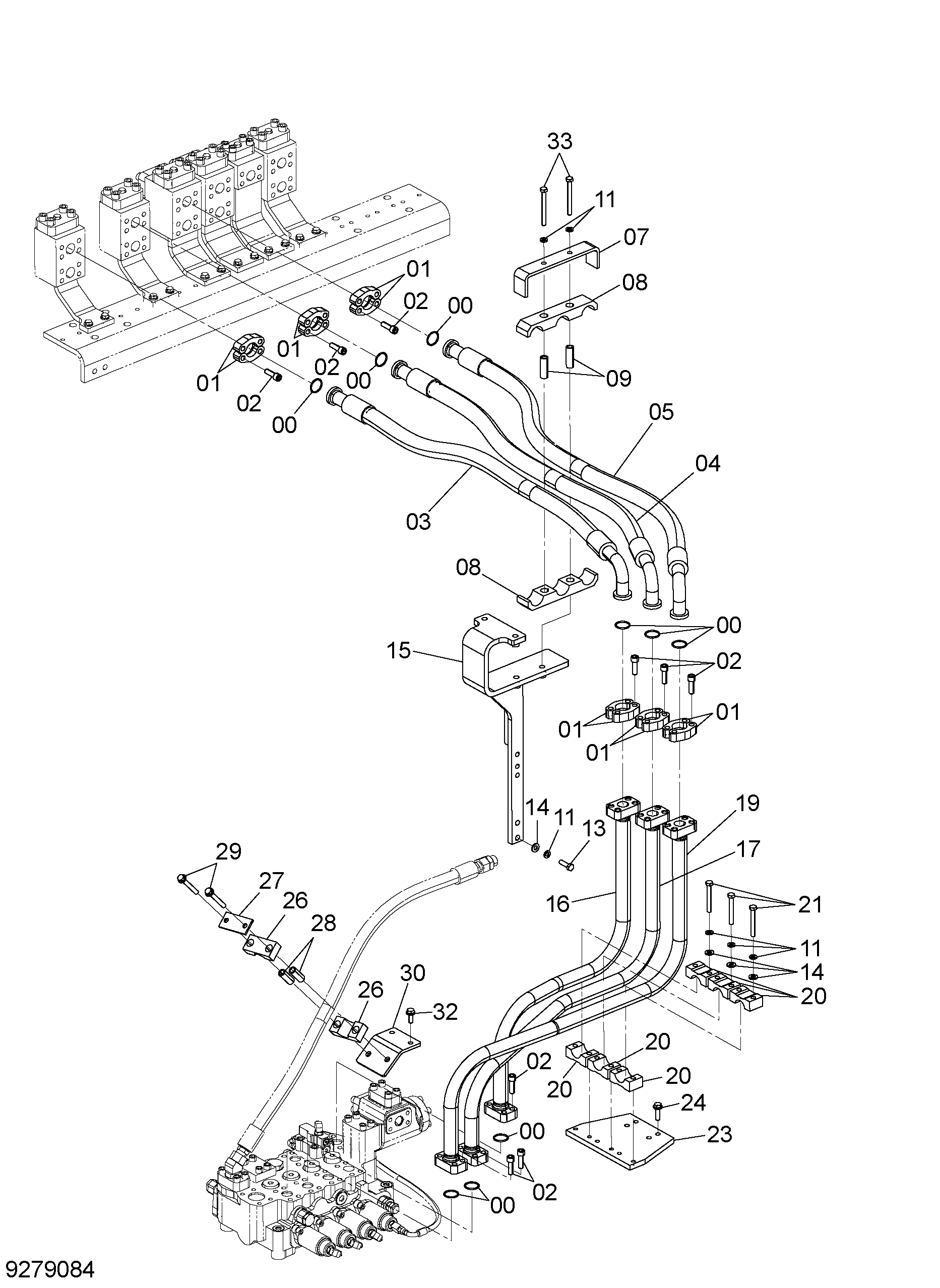

Заводская схема «Основные гидролинии (4)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4508805 | Уплотнительное кольцо | 9 |
| 01 | 4089703 | Разъёмный фланец | 12 |
| 02 | M341445 | Болт с внутренним шестигранником | 36 |
| 03 | 4453963 | Шланг | 1 |
| 04 | 4440420 | Шланг | 1 |
| 05 | 4672462 | Шланг | 1 |
| 07 | 4294969 | Хомут | 1 |
| 08 | 4294970 | Хомут шланга | 2 |
| 09 | 4215879 | Проставка | 2 |
| 11 | A590912 | Пружинная шайба | 10 |
| 13 | J901240 | Болт | 2 |
| 14 | 4086891 | Шайба | 8 |
| 15 | 8114547 | Кронштейн | 1 |
| 16 | 8109446 | Трубка | 1 |
| 17 | 8109447 | Трубка | 1 |
| 19 | 8109448 | Трубка | 1 |
| 20 | 4311153 | Хомут трубки | 6 |
| 21 | J901290 | Болт | 6 |
| 23 | 4440512 | Пластина | 1 |
| 24 | J271245 | Болт с шайбой | 4 |
| 24A | J901245 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 4341808 | Хомут шланга | 2 |
| 27 | 4341803 | Пластина | 1 |
| 28 | 4205614 | Проставка | 2 |
| 29 | J271290 | Болт с шайбой | 2 |
| 29A | J901290 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | 8110047 | Кронштейн | 1 |
| 32 | J271235 | Болт с шайбой | 2 |
| 32A | J901235 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | J901203 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
