Электрооборудование (7) — HITACHI EX1200-6

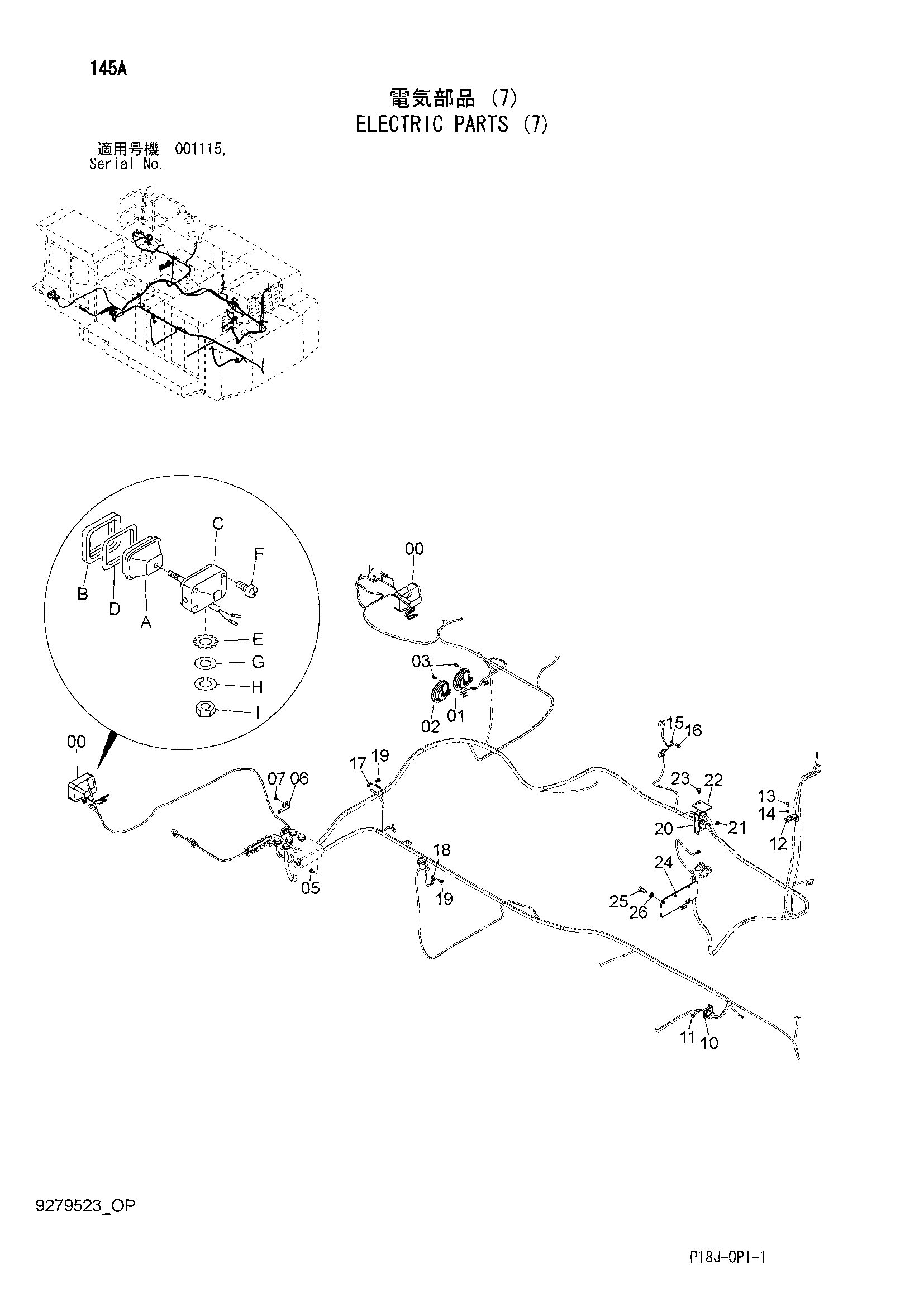

Заводская схема «Электрооборудование (7)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 замена: 4326800 | Фара | 2 |
| 00 | 4326800 | Фонарь головка в сборе | 2 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 01 | 4449757 | Звуковой сигнал | 1 |
| 02 | 4449758 | Звуковой сигнал | 1 |
| 03 | J260825 | Болт с шайбой | 4 |
| 03A | J900825 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4671570 | Кронштейн | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 10 | 4673823 | Кронштейн | 1 |
| 11 | J271020 | Болт с шайбой | 2 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 9764784 | Кронштейн | 1 |
| 13 | J901020 | Болт | 1 |
| 14 | A590910 | Пружинная шайба | 1 |
| 15 | 4336875 | Кронштейн | 1 |
| 16 | J271025 | Болт с шайбой | 1 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4257159 | Кронштейн | 1 |
| 18 | 4336875 | Кронштейн | 1 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 8112374 | Кронштейн | 1 |
| 21 | J271020 | Болт с шайбой | 2 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4680190 | Пластина | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 8112351 | Кронштейн | 1 |
| 25 | J921840 | Болт | 2 |
| 26 | J257218 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
