Погрузчик гидролинии рабочего оборудования (6) — HITACHI EX1200-6

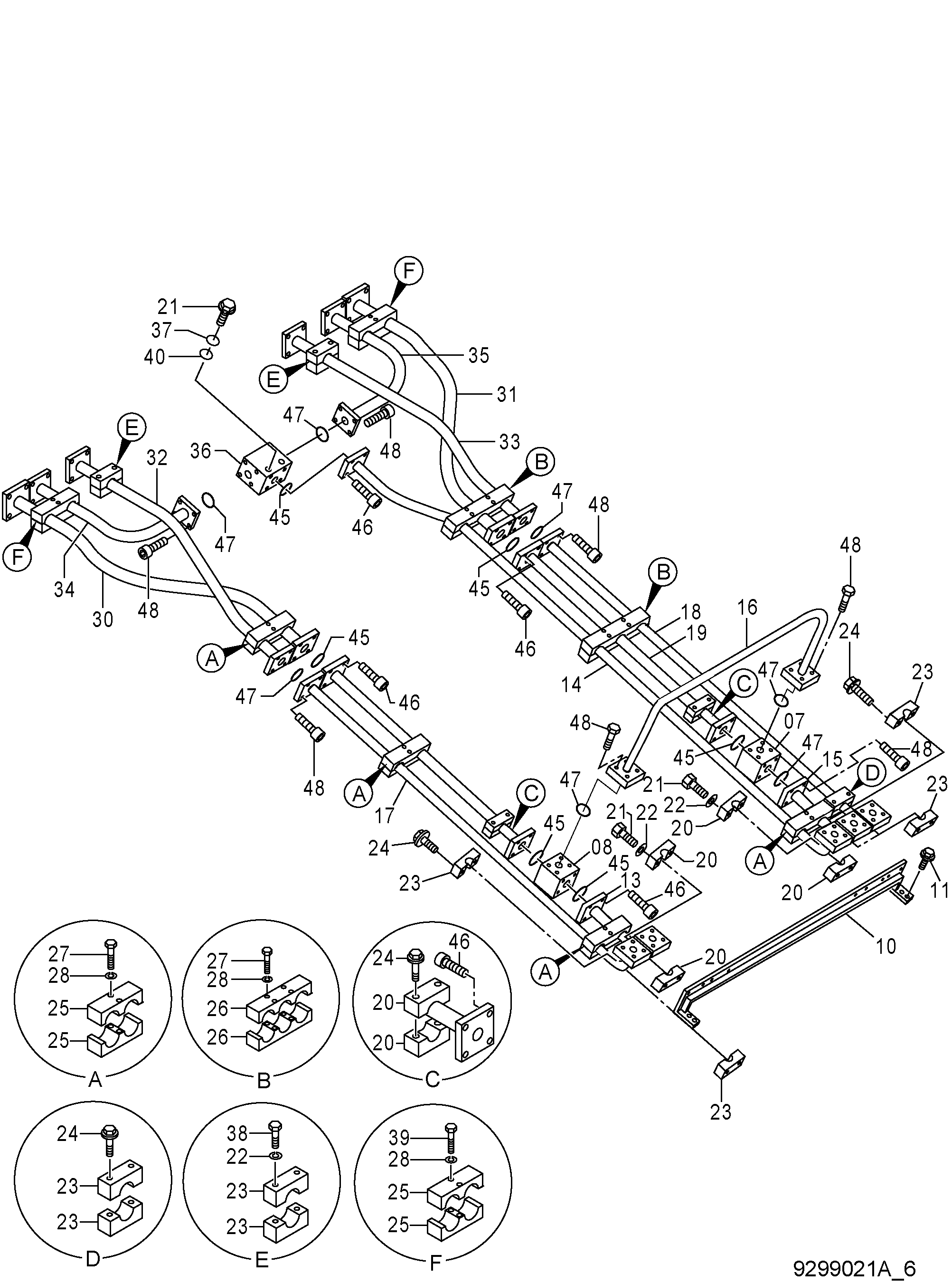

Заводская схема «Погрузчик гидролинии рабочего оборудования (6)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 3089810 | Блок | 1 |
| 08 | 3115605 | Блок | 1 |
| 10 | 8117085 | Кронштейн | 1 |
| 11 | J271235 | Болт с шайбой | 4 |
| 11A | J901235 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 8117067 | Трубка | 1 |
| 14 | 8117068 | Трубка | 1 |
| 15 | 8117069 | Трубка | 1 |
| 16 | 9770789 | Трубка | 1 |
| 17 | 8117071 | Трубка | 1 |
| 18 | 8117072 | Трубка | 1 |
| 19 | 8117073 | Трубка | 2 |
| 20 | 4342723 | Хомут трубки | 4 |
| 21 | J901200 | Болт | 6 |
| 22 | A590912 | Пружинная шайба | 8 |
| 23 | 4439523 | Хомут трубки | 4 |
| 24 | J271200 | Болт с шайбой | 16 |
| 24A | J901200 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4439521 | Хомут трубки | 12 |
| 26 | 4439522 | Хомут трубки | 4 |
| 27 | J901400 | Болт | 16 |
| 28 | A590914 | Пружинная шайба | 20 |
| 30 | 8117074 | Трубка | 1 |
| 31 | 8117075 | Трубка | 1 |
| 32 | 8117076 | Трубка | 1 |
| 33 | 8117077 | Трубка | 1 |
| 34 | 8117078 | Трубка | 1 |
| 35 | 8117079 | Трубка | 1 |
| 36 | 3115604 | Блок | 1 |
| 37 | J222012 | Шайба | 2 |
| 38 | J901201 | Болт | 4 |
| 39 | J901402 | Болт | 4 |
| 40 | J222014 | Шайба | 2 |
| 45 | 4510169 | Уплотнительное кольцо | 6 |
| 46 | M341650 | Болт с внутренним шестигранником | 24 |
| 47 | 4508805 | Уплотнительное кольцо | 7 |
| 48 | M341445 | Болт с внутренним шестигранником | 28 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
